4 Эксплуатация
4.3 Ввод в эксплуатацию с использованием управляющих клемм (настройки по умолчанию)
78 DA1 Variable Frequency Drives 10/12 MN04020005Z-EN www.eaton.com

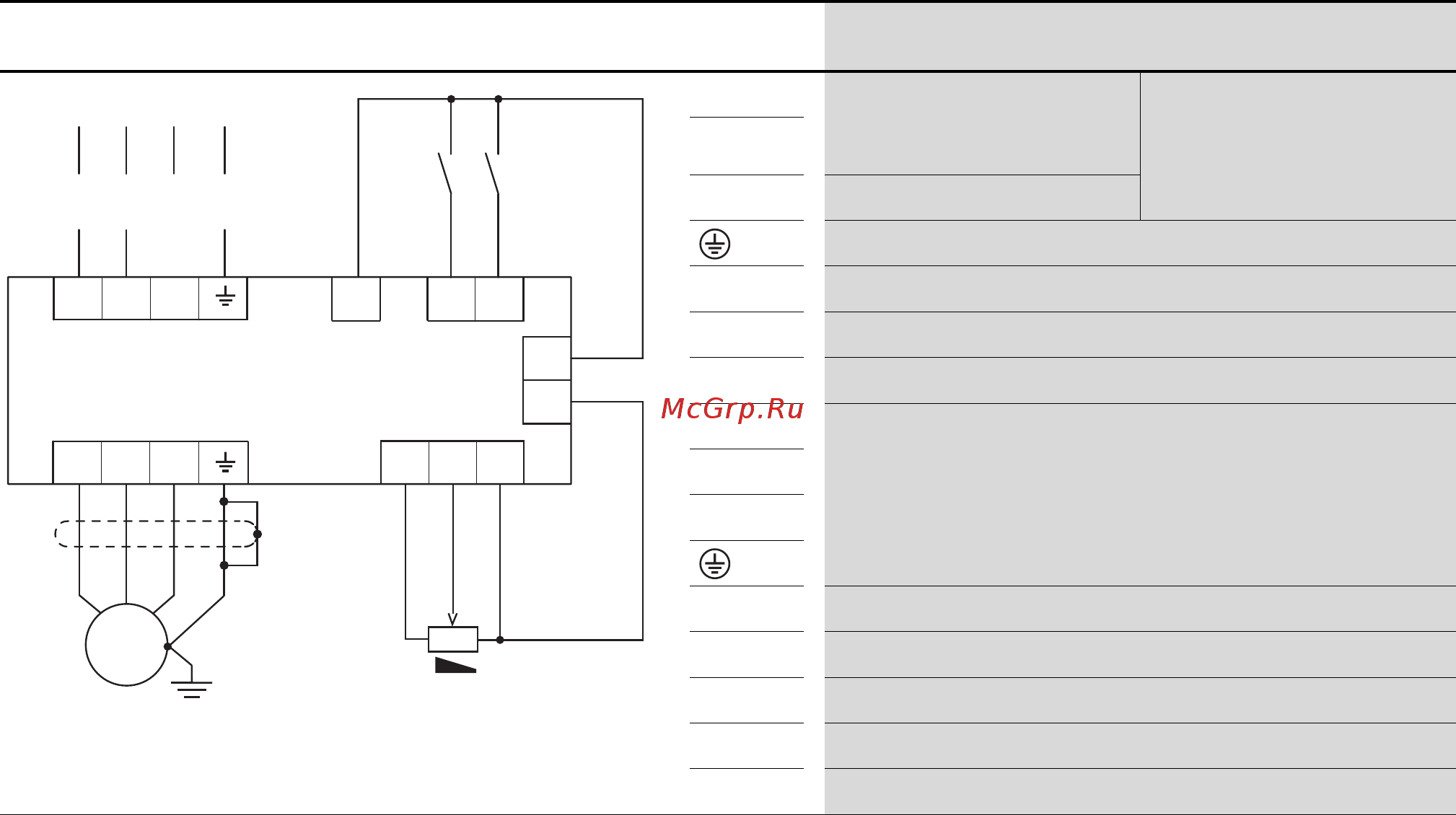

Пример подключения трехфазного двигателя
▶ Выполнить подключение преобразователя частоты согласно
вышеприведенной схеме для упрощенного ввода в эксплуатацию
с заданными значениями по умолчанию (см. пример подключения выше).
Сопротивление потенциометра должно быть постоянным (подключение
к управляющим клеммам 5 и 7) и составлять не менее 1 кОм и не более
10 кОм. Рекомендуется стандартное значение 4,7 кОм.
Перед включением сетевого питания необходимо убедиться в том, что
контакты разрешения запуска (FWD/REV) разомкнуты, а функция STO
подключена правильно.
При подаче напряжения электрической сети на сетевые клеммы (L1/L, L2/N,
L3), в источнике питания с переключаемыми режимами (SMPS) во внутреннем
звене постоянного тока включается управляющее напряжение, подаваемое
на 7-разрядный светодиодный дисплей (STOP).
На данном этапе привод готов к работе (исправное рабочее состояние)
и находится в режиме остановки.
Пример подключения трехфазного двигателя Клемма Назначение
L1/L Подключение однофазного
сетевого напряжения
(DA1-12…)
Подключение трехфазного
сетевого напряжения
(DA1-32…, DA1-34…)
L2/N
L3 –
Подключение заземления
1 Управляющее напряжение +24 В (выход, до 100 мА)
2 FWD, включение поля с вращением по часовой стрелке
3 REV, включение поля с вращением против часовой стрелки
U Подключение трехфазного двигателя переменного тока
(трехфазный двигатель)
V
W
5 Заданное значение напряжения +10 В (выход, до 10 мА)
6 Значение опорной частоты f-Set (вход, 0–+10 В)
7 Опорное напряжение (0 В)
12 Безопасное отключение крутящего момента, «+»
13 Безопасное отключение крутящего момента, «-»
PE
PE
WVU
M
3 ~
675
1 23
+24 V
FWD
0...+10 V
0 V
+10 V
L3
L1/L
L2/N
L
N
L3L1
L2
REV
f-Soll
12
13
STO+
STO-
→
При невозможности четкого определения контактов для
заданного значения потенциометра на клеммах 5, 6 и 7,
рекомендуется перед первым включением (FWD/REV) установить
значение потенциометра равным приблизительно 50 %.
