6 Параметры
6.2 Цифровые и аналоговые входы
DA1 Variable Frequency Drives 10/12 MN04020005Z-EN www.eaton.com 155
6.2.9 Заданные значения постоянной частоты
Фиксированные значения опорной частоты имеют приоритет над прочими
значениями опорной частоты. Возможен индивидуальный доступ к каждому из
них или же доступ с помощью двоичного кода через цифровые входы DI1–DI5.
6.2.9.1 Постоянная частота
В параметрах Р2-01–Р2-08 могут быть заданы четыре различных опорных
значений постоянной частоты (FF1–FF8).
В конфигурации по умолчанию доступ к постоянным частотам FF1 = 5 Гц и
FF2 = 10 Гц может быть выполнен с использованием цифрового входа DI5
(управляющая клемма 10) при условии, что на управляющую клемму 3 подано
постоянное напряжение +24 В.

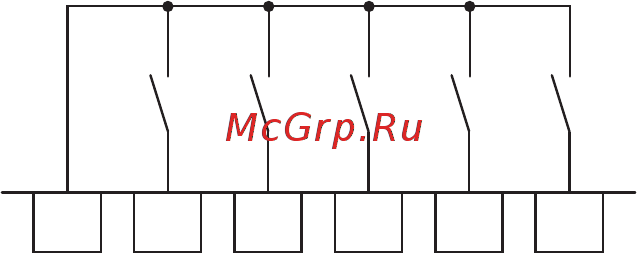

Рисунок 66: пример: постоянные частоты FF1–FF8
→
Диапазон допустимых заданных значений постоянной частоты
ограничен сверху параметром Р1-01 (максимальная частота),
а снизу — параметром Р1-02 (минимальная частота).
При значении постоянной частоты ниже минимальной (Р1-02)
преобразователь частоты DА1 будет работать со значением,
указанным в Р1-02.
→
Разрешено изменение значений постоянной частоты во время
работы (RUN).
DI1 DI2 DI4 DI5
23
FWD
REV
+24 V
1
6
B2
DI3
4
B1
10
B3
