2 Конструкция
2.5 Двигатель. Области применения
DA1 Variable Frequency Drives 10/12 MN04020005Z-EN www.eaton.com 43
2.5.6 Подключение взрывозащищенных двигателей
При подключении двигателей в опасных зонах необходимо принять
во внимание следующие аспекты:
• преобразователь частоты должен быть установлен за пределами взрыво
опасной зоны;
• должны быть учтены все применимые промышленные и государственные
нормы и правила по эксплуатации оборудования в подобных зонах
(ATEX 100a);
• должны быть учтены все технические требования и инструкции по работе
с преобразователем частоты, предоставленные компанией-производите-
лем двигателя (например, необходимы ли реакторы двигателя (ограниче-
ние dU/dt) или синус-фильтры);
• запрещается подключение датчиков температуры в обмотках двигателя
(термистор, Thermo-Click) непосредственно к преобразователю частоты.
Подобное подключение должно быть выполнено через реле, сертифици-
рованное для эксплуатации во взрывоопасных зонах (например, EMT6).
2.5.7 Синус-фильтр
Фильтры гармонических колебаний подключаются на выходе
преобразователя частоты.

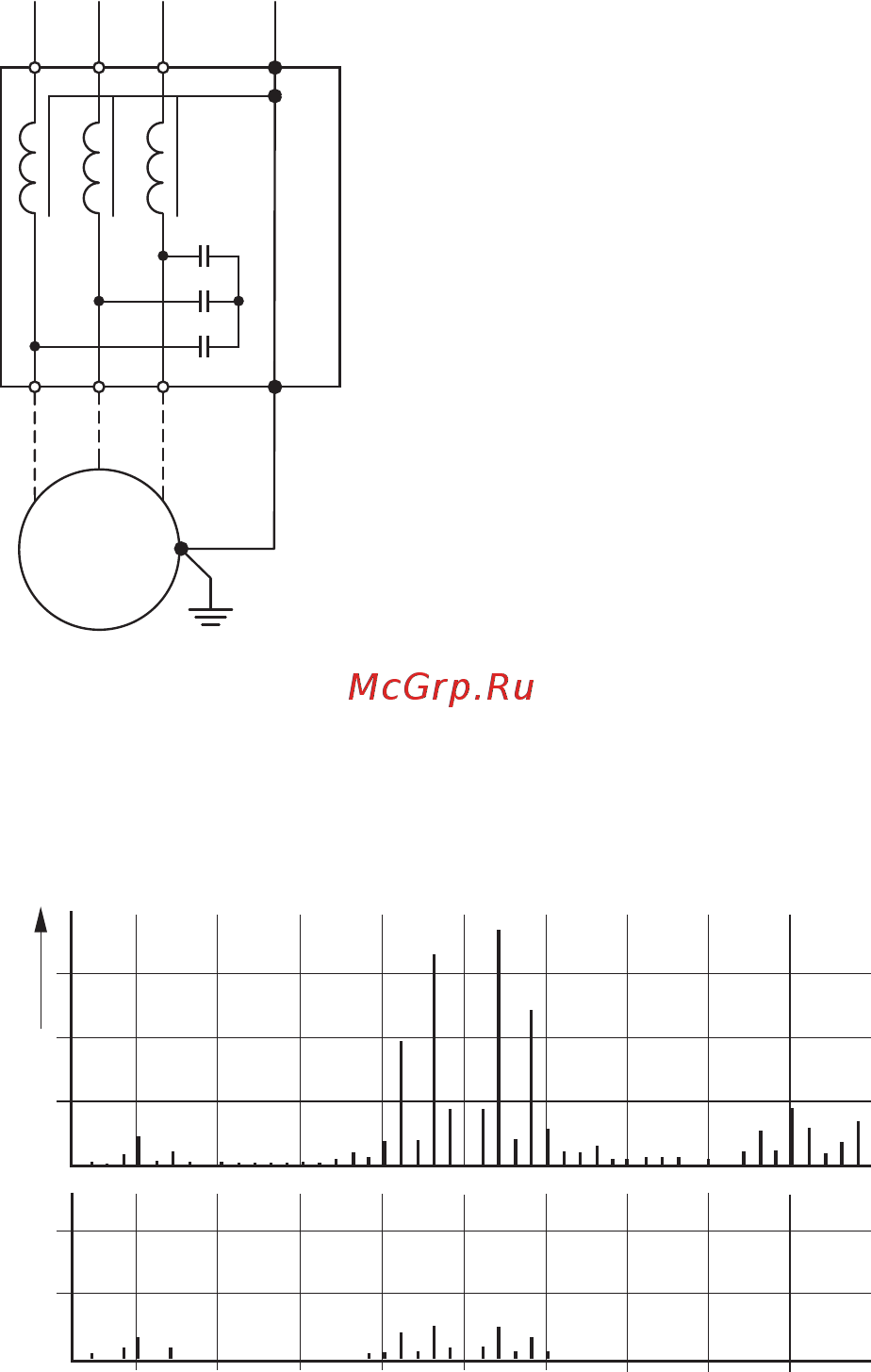

Рисунок 17: Электрическая схема синус-фильтра
Цель применения данного фильтра состоит в подавлении высокочастотных
гармоник в напряжении на выходе преобразователя частоты (U
2
).
Таким образом понижается уровень излучаемых и кондуктивных помех.
a Без фильтра
b С фильтром
f: частота вращения поля
n: номер гармоники
Рисунок 18: высокочастотные компоненты в напряжении на выходе
U
2
U ∼
1U2
1V2
1W2
PE
1U1
1V1
1W1
PE
M
3 ~
①
②
f
2
5 1015202530354045
