2 Конструкция
2.5 Двигатель. Области применения
DA1 Variable Frequency Drives 10/12 MN04020005Z-EN www.eaton.com 39
Для компенсации искажений следует применять реакторы двигателя (см. a
на Рис. 12) на выходе привода.

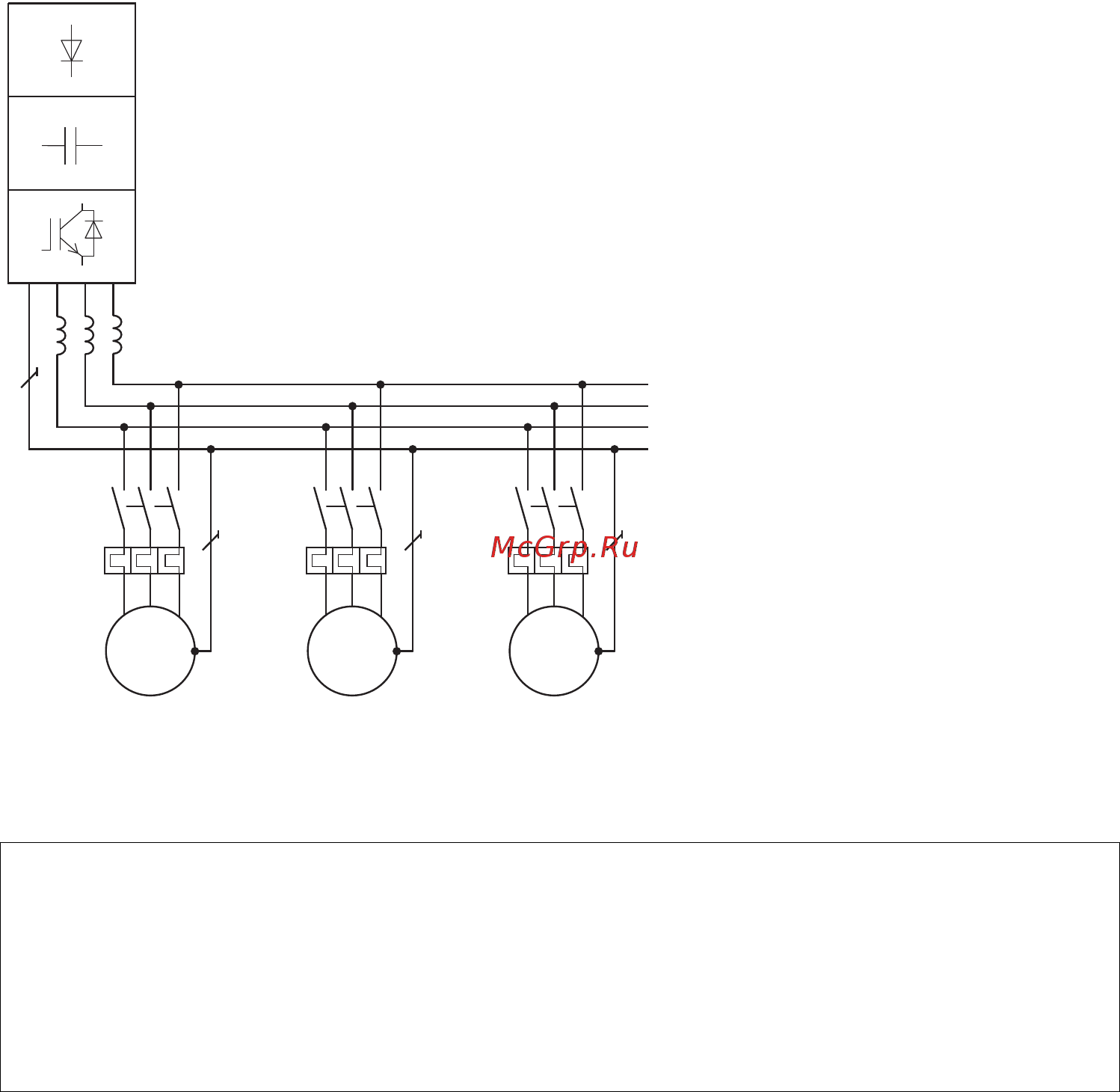

Рисунок 12: Параллельное подключение нескольких двигателей к одному
преобразователю частоты
ВНИМАНИЕ
При параллельном подключении нескольких двигателей к одному
преобразователю частоты необходимо, чтобы контактор каждого
двигателя соответствовал требованиям категории АС-3.
Выбирать контактор необходимо соответственно величине
номинального рабочего тока подключаемого двигателя.
→
Общий ток, потребляемый всеми двигателями, не должен
превышать величину номинального рабочего тока I
2N
преобразователя частоты.
→
При параллельном подключении невозможно использовать
электронную защиту двигателя преобразователя частоты.
Защита каждого двигателя должна быть обеспечена отдельно
с помощью термисторов и/или реле защиты от перегрузок
с трансформатором тока.
→
Подключение УЗО на выходе преобразователя частоты может
привести к аварийному отключению двигателей и разрешено
лишь для ограниченного применения.
Q11
F1
M1
Q12
F2
M2
Q13
F3
M3
U1 V1 W1 U1 V1 W1 U1 V1 W1
M
3
˜
M
3
˜
M
3
˜
①
