6 Параметры
6.2 Цифровые и аналоговые входы
150 DA1 Variable Frequency Drives 10/12 MN04020005Z-EN www.eaton.com
6.2.6 Пропуск частоты
Если в системе существует опасность возникновения механического
резонанса в определенной полосе частот, данная полоса может быть
пропущена и не использоваться для установившегося режима работы.

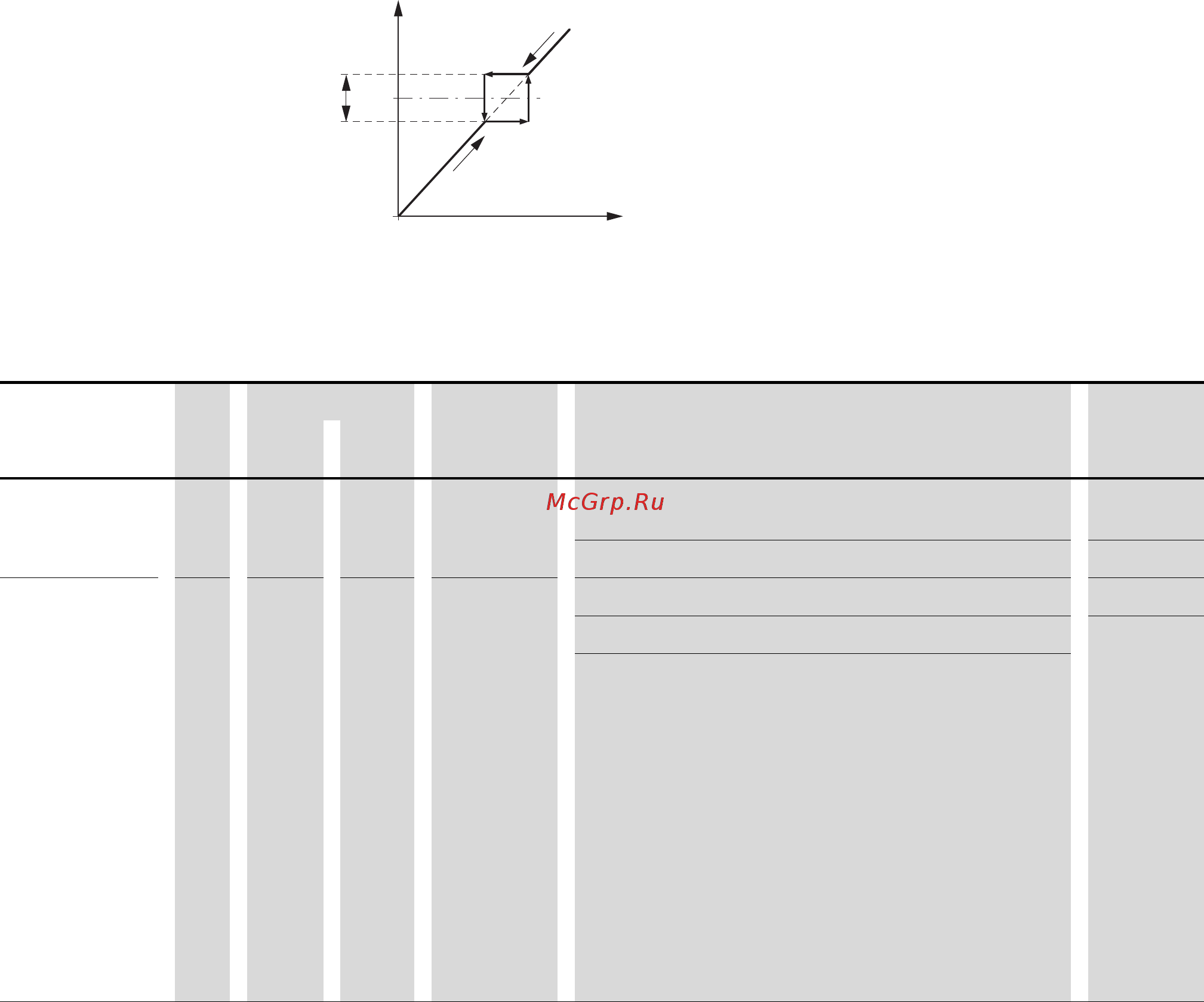

Рисунок 62: задание пропускаемой полосы частот
a P2-10
b P2-09
f
[Hz]
②
①
t
PNU ID Права доступа Значение Описание DS
Работа ro/rw
P2-09 209 ✓ rw Пропуск частоты 1, ширина диапазона частот (величина
гистерезиса)
0
0,00 – P1-01 (f
max
)
P2-10 210 ✓ rw Пропуск частоты 1, центр 0
P1-02 (f
min
) – P1-01 (f
max
)
Функция пропуска частоты предназначена для предотвращения
работы преобразователя с определенной частотой на выходе
(например, частота, которая может стать причиной
возникновения механического резонанса в некоторых
механизмах).
Параметр Р2-10 предназначен для задания центральной точки
диапазона пропускаемых частот и применяется совместно с
параметром Р2-09.
Частота на выходе пересекает указанный диапазон со
скоростью вращения, заданной в Р1-03 или Р1-04, без
удержания значения, находящегося в границах диапазона. Если
значение опорной частоты, заданное приводу, оказывается
внутри пропускаемого диапазона, то частота на выходе будет
равна верхнему или нижнему граничному значению диапазона.
