8 CANopen
8.2 Обзор системы
190 DA1 Variable Frequency Drives 10/12 MN04020005Z-EN www.eaton.com
8.2.1 Оконечные резисторы шины
Подключение первого и последнего модулей сети CANopen должно
выполняться через оконечные резисторы (120 Ом). Данным устройством
соединены клеммы CAN_H и CAN_L.
С этой целью может использоваться делитель DX-CBL-TERM1 b.

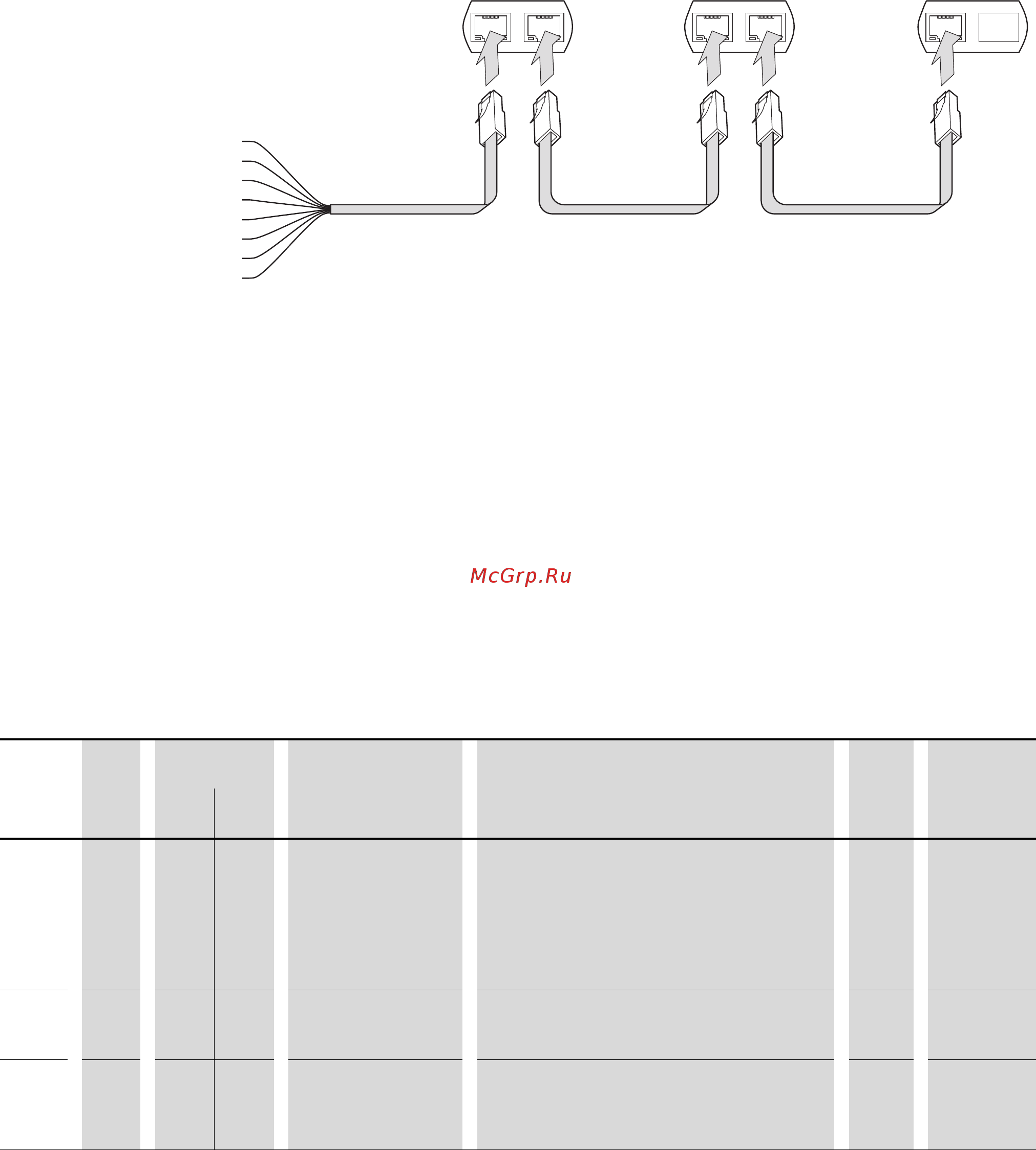

Рисунок 79: Оконечные резисторы шины
8.2.2 Скорость передачи данных
Настройка скорости передачи данных осуществляется с помощью параметра
Р5-02, значение должно быть одинаковым для всех модулей связи шины
CANopen.
8.2.3 Задание адреса станции CANopen
Для каждого модуля в структуре CANopen необходим свой адрес (ID узла),
являющийся уникальным в пределах всей структуры шины.
Всего в структуре CANopen могут быть присвоены 127 адресов (1–127).
Для настройки адреса в преобразователе частоты DА1 используется
параметр Р5-01.
8.2.4 Параметры для настройки
1
2
CAN_L
CAN_H
3
4
5
6
7
8
①① ②
PNU ID Права доступа Назначение Диапазон значений DS Значение для
настройки
Работа ro/rw
P1-12 112 – rw Уровень управления 0 = управляющие клеммы (ввод/вывод)
1 = кнопочная панель (FWD)
2 = кнопочная панель (FWD/REV)
3 = управление ПИД
4 = магистральная шина (Modbus RTU, PROFIBUS, др.)
5 = режим ведомого устройства
6 = магистральная шина (CANopen)
0 6
P5-01
501 ✓ rw Адрес ведомого
устройства частотно-
регулируемого привода
0–63 1 1–63
P5-02
502 ✓ rw Скорость передачи
CANopen
0 = 125 кбит/с
1 = 250 кбит/с
2 = 500 кбит/с
3 = 1000 кбит/с
500 0–3
