6 Параметры
6.2 Цифровые и аналоговые входы
136 DA1 Variable Frequency Drives 10/12 MN04020005Z-EN www.eaton.com
6.2.2 Аналоговый вход (AI)
В качестве аналоговых входов могут быть использованы управляющие клеммы
6 и 10. Диапазон соответствующего сигнала определяется параметром Р2-30
для аналогового входа АI1 и Р2-33 для аналогового входа AI2.
Опорное напряжение для обоих аналоговых входов (AI1 и AI2) составляет 0 В
(управляющие клеммы 7 и 9).
Согласно настройкам по умолчанию управляющая клемма 6 (AI1)
настраивается для заданного значения напряжения 0–10 В постоянного тока
(Р2-30), а клемма 10 служит цифровым входом (DI5).
Пример
Желаемые параметры:
• аналоговый вход AI2 для диапазона тока 4–20 мА с контролем разрыва
цепи;
• переключение источника заданного значения между AI1 и AI2 через DI3.

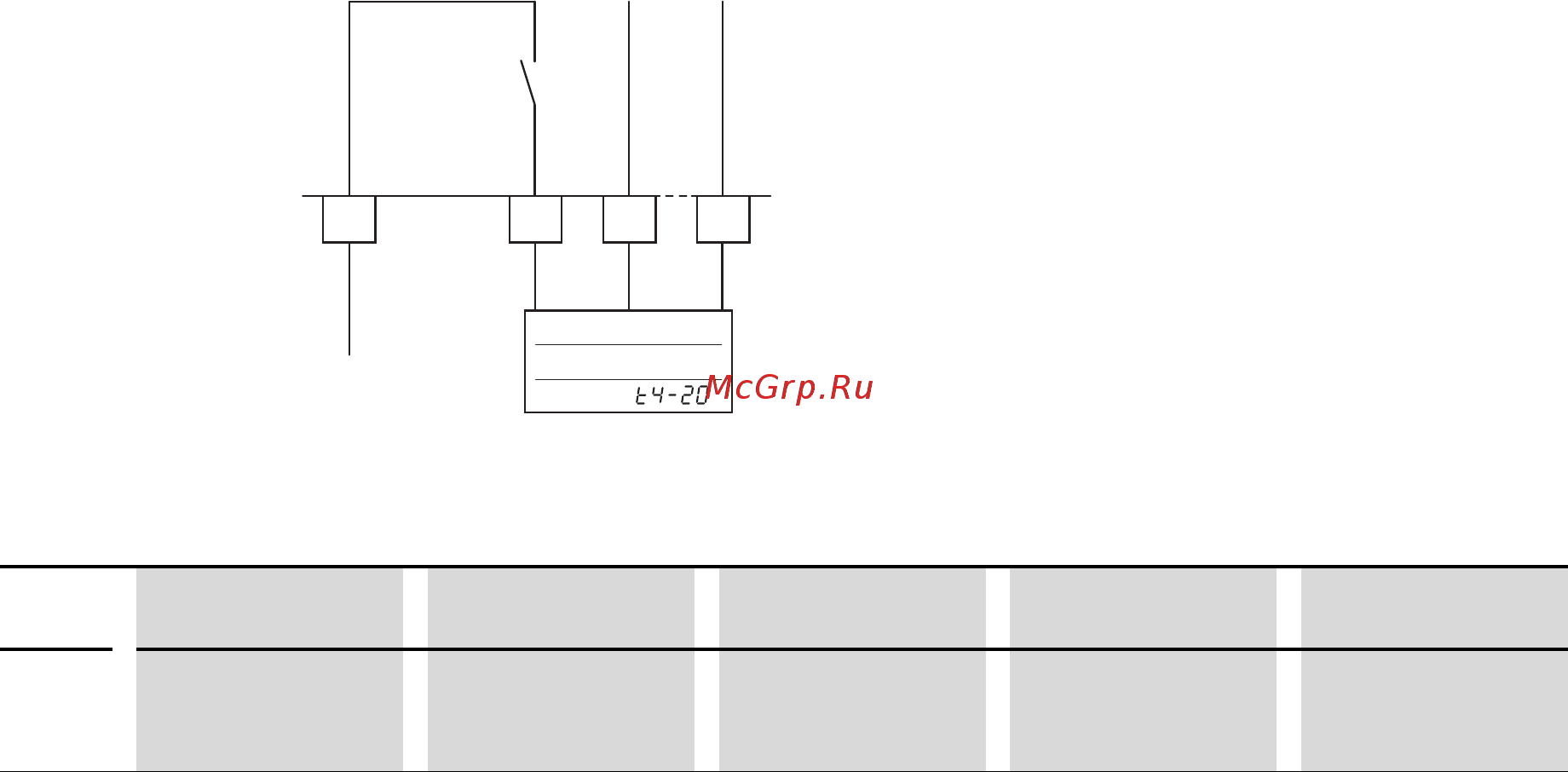

Рисунок 53: переключение источников заданных значений
Таблица 14: подключение аналоговых и цифровых входов (P1-12 = 0, P2-30 = t4-20)
• DI1 (управляющая клемма 2):
FWD (включение поля с вращением по часовой стрелке);
• DI2 (управляющая клемма 3):
REV (включение поля с вращением против часовой стрелки);
• DI3 (управляющая клемма 4):
AI1/AI2 (смена источника заданного значения с AI1 на AI2);
• AI1 (управляющая клемма 6): аналоговое заданное значение 1;
• AI2 (управляющая клемма 10): аналоговое заданное значение 2.
→
Функциональное назначение управляющих клемм 6 и 10
определяется значением параметра Р1-13 и режимом
управления, заданным в Р1-12.
+24 V
4
DI3
5
AI1
AI2
10
AI2
f-Soll 2
f-Soll 1
1
+24 V Out
< 100 mA
0...+10 V/20 mA
P1-12 = 0
P1-15 = 15
P2-30 =
P1-13 DI1 DI2 DI3 AI1 AI2
15 0 = заперт
1 = разрешен запуск
FWD
0 = заперт
1 = разрешен запуск
REV
0 = AI1
1 = AI2
Заданное значение на
AI1
(0–10 В)
Заданное значение
на AI2
(4–20 мА)
