D-EIMHP00604-14EU - 101/208
Om enheten installeras, används och underhålls korrekt, kräver
bullernivån ingen speciell skyddsanordning för att man ska kunna
arbeta kontinuerligt vid den.
Vid installationer med speciella krav på bullerisolering kan det bli
nödvändigt att installera tilläggande bullerdämpande anordningar.
Förflyttning och lyftning
Undvik att utsätta enheten för slag/skakningar under
lastning/avlastning från transportfordonet och förflyttningen. Skjut eller
dra enheten enbart i basens ram. Fäst enheten inuti transportfordonet
för att undvika att den rör sig och orsakar skador. Se till att ingen del av
enheten faller under transport och lastning/avlastning.
Alla enheter är försedda med lyftpunkter utmärkta med gult. Endast
dessa punkter får användas för att lyfta enheten, såsom visas i figur
nedan.
Lyftvajrarna och avståndsbarriärerna ska vara tillräckligt starka
för att hålla enheten säkert. Kontrollera enhetens vikt på dess
märkskylt.
Enheten ska lyftas med maximal uppmärksamhet och omsorg, genom
att följa lyftinstruktionerna som anges på etiketten. Lyft enheten mycket
långsamt och håll den helt plant. Följ monteringsinstruktionerna på
etiketten som sitter på enhetens elektriska panel.

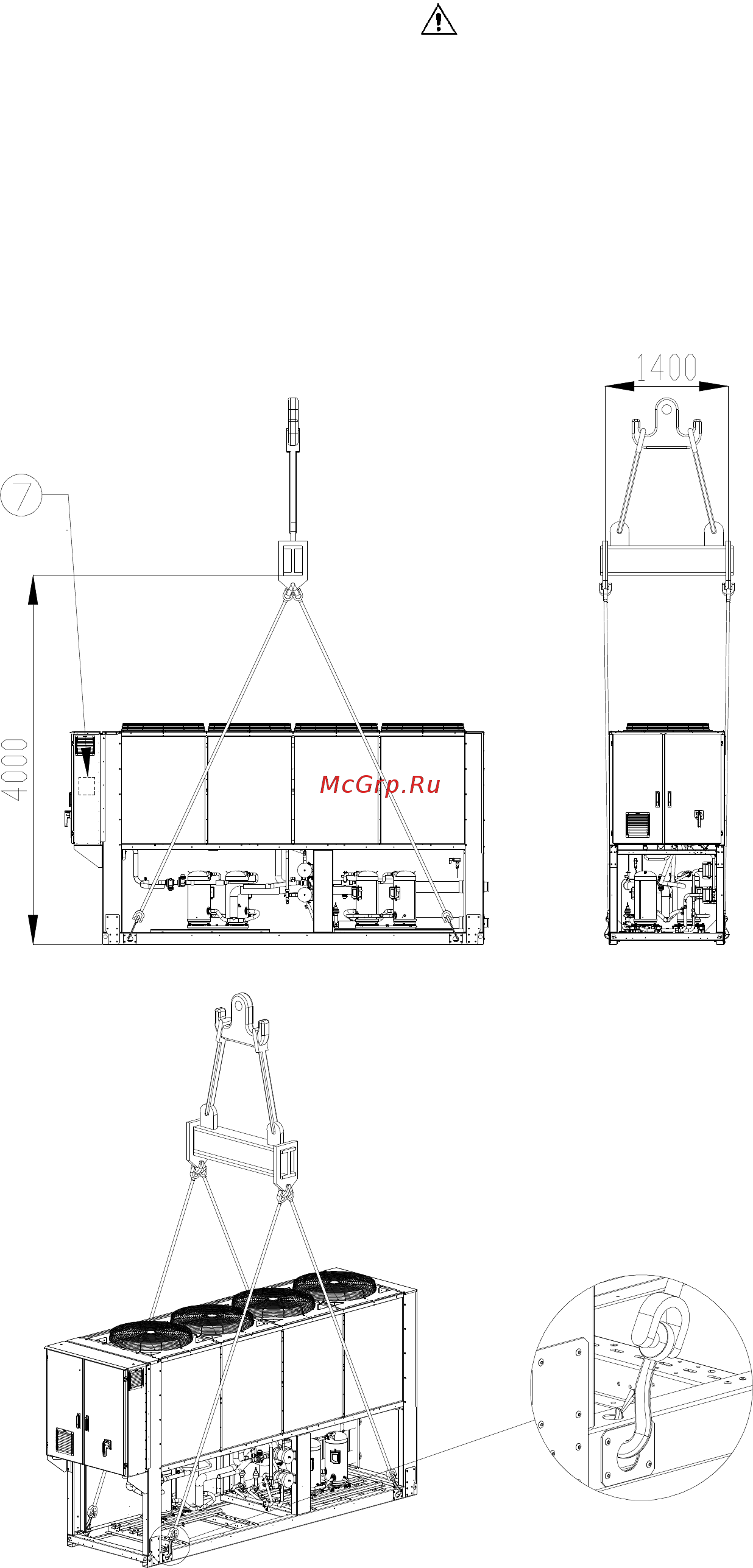

Figur 3 - Lyftning av enheten
EWYQ160F ~ EWYQ230F
7 : MONTERINGSINSTRUKTION
