D-EIMHP00604-14EU - 35/208
nouvelle unité. Avant de mettre en marche la nouvelle
unité, il est conseillé d'effectuer les tests habituels et les
traitements chimiques appropriés de l'eau.
11. Si du glycol est ajouté comme antigel au système
hydraulique, faire attention à ce que la pression
d'aspiration soit plus basse; en effet, les performances de
l’unité seront inférieures et les chutes de pression plus
importantes. Tous les systèmes de protection de l'unité
tels que l'antigel et la protection de basse pression devront
de nouveau être réglés.
12. Avant d'isoler les tuyaux de l'eau, s'assurer de l'absence
de fuites.

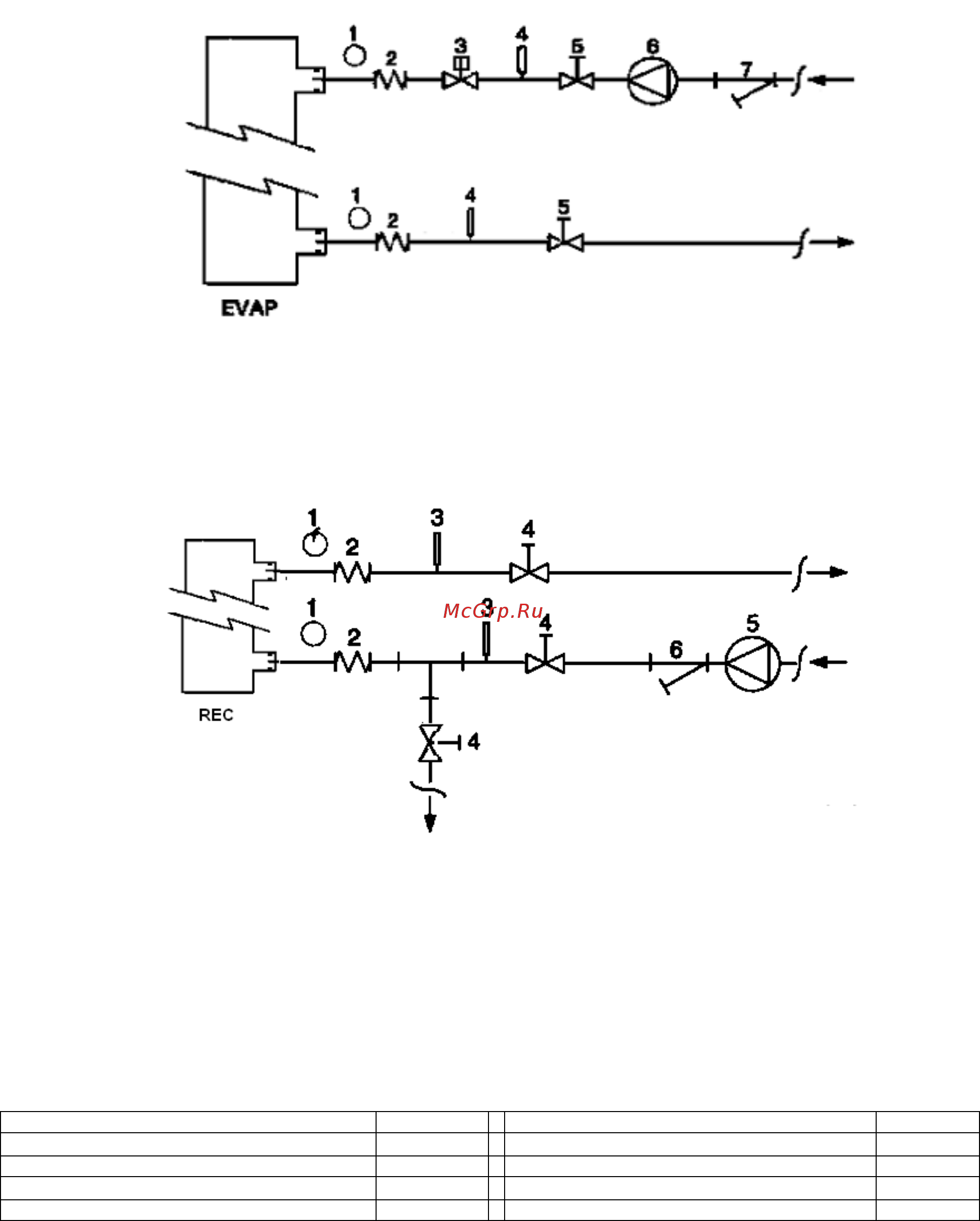

Figure 5 - Raccordement des tuyaux de l'eau pour l'évaporateur
1. Manomètre
2. Connecteur flexible
3. Fluxostat
4. Sonde de température
5. Vanne d'isolement
6. Pompe
7. Filtre
Figure 6 - Raccordement des tuyaux d'eau pour les échangeurs de récupération de chaleur
1. Pressure Gauge
2. Flexible connector
3. Temperature probe
4. Vanne d'isolement
5. Pompe
6. Filtre
Traitement de l'eau
Avant de mettre l'unité en marche, nettoyer le circuit de l'eau. La saleté, le
calaciare, les résidus de corrosion et d'autres éléments sont susceptibles
de s'accumuler dans l'échangeur de chaleur, réduisant sa capacité
d'échange thermique. Ceci peut également augmenter la chute de
pression, en réduisant le flux de l'eau. Un traitement approprié de l'eau
peut donc réduire le risque de corrosion, d'érosion, de formation de
calcaire, etc. Le traitement de l'eau le plus approprié doit être déterminé
localement, en fonction du type de système et des caractéristiques de
l'eau.
Le producteur n'est pas responsable des éventuels dommages ou
dysfonctionnements de l'appareil causés par l'absence ou la nature
inappropriée du traitement de l'eau.
Tableau 1 - Limites acceptables de la qualité de l'eau
pH (25°C)
6,8
÷
8,0
Dureté totale (mg CaCO
3
/ l)
<
200
Conductivité électrique
µ
S/cm (25°C)
<
800
Fer (mg Fe / l)
<
1,0
Ion chlorure (mg Cl
-
/ l)
<
200
Ion sulfure (mg S
2
-
/ l) Aucun
Ion solfate (mg SO
2
4
-
/ l)
<
200
Ion ammonium (mg NH
4
+
/ l)
<
1,0
Alcalinité (mg CaCO
3
/ l)
<
100
Silice (mg SiO
2
/ l)
<
50
