D-EIMHP00604-14EU - 72/208

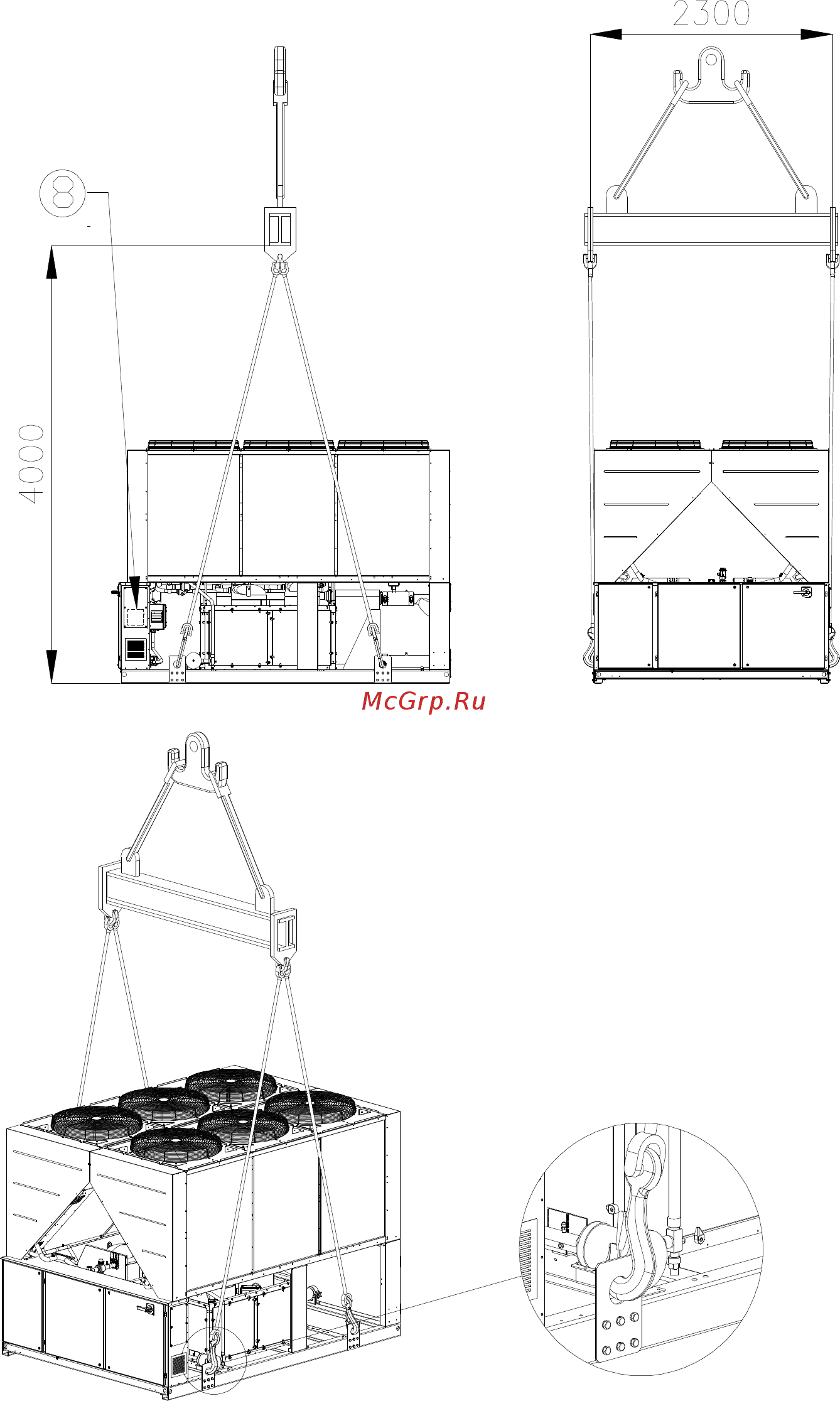

(Το διάγραµµα δείχνει την έκδοση των 6 ανεµιστήρων.
Για την έκδοση των 8-10-12 ανεµιστήρων ο τρόπος ανύψωσης είναι ο ίδιος)
ΣΗΜ.: Ακολουθήστε τις οδηγίες ανάρτησης που περιγράφονται στην πινακίδα του ηλεκτρικού πίνακα.
8 : Ο∆ΗΓΙΕΣ ΑΝΑΡΤΗΣΗΣ
Οδηγίες ανάρτησης
- Ο εξοπλισµός ανάρτησης, συρµατόσχοινα/αλυσίδες, παρελκόµενα και η
διαδικασία ανάρτησης πρέπει να συµµορφώνονται µε τους τοπικούς
κανονισµούς και ισχύοντες κανόνες.
- Μόνο τα σηµεία ανύψωσης, που υπάρχουν στο πλαίσιο της βάσης πρέπει να
χρησιµοποιούνται για την ανύψωση της µονάδας. Τα σηµεία ανύψωσης
προσδιορίζονται µε κίτρινο χρώµα. Ο αριθµός των ανεµιστήρων µπορεί να
διαφέρει από αυτό το διάγραµµα ανάλογα µε το µέγεθος της µονάδας.
