D-EIMHP00604-14EU - 141/208
Hladina hluku pro každý model je uvedena v přiložené dokumentaci.
Pokud je zařízení správně nainstalováno a používáno a pravidelně jej
podrobujete údržbě, hladina hluku si nevyžaduje namontování specifického
ochranného přístroje, který by fungoval nepřetržitě poblíž zařízení.
V případě instalace se specifickými zvukovými požadavky je zapotřebí
nainstalovat dodatkový přístroj pro snížení hluku.
Přemísťování a zvedání
Vyhýbejte se nárazům a/nebo otřesům zařízení během
nakládání/vykládání z přepravního prostředku a během přemísťování.
Tlačte anebo tahejte zařízení pouze za rám podstavce. Umístěte zařízení
dovnitř přepravního prostředku tak, aby se nehýbalo a nezpůsobilo škody.
Dbejte na to, aby žádná část zařízení neupadla během přepravy a
nakládání/vykládání.
Všechna zařízení jsou vybavena body pro zvedání, označenými žlutě.
Pouze tyto body se můžou používat pro zvedání zařízení, jak je to
znázorněno na obrázku.
Zvedací lana a posuvné tyče musejí být dostatečně pevné, aby
bezpečně udrželi zařízení. Zkontrolujte hmotnost zařízení na jeho
identifikačním štítku.
Zařízení se musí zvedat s maximální opatrností a pozorností, podle pokynů
ke zvedání, uvedených na štítku. Zvedejte zařízení pomalu a udržujte jej
perfektně vyrovnané. Postupujte podle návodu k upevnění zařízení
uvedeného na štítku na elektrickém panelu zařízení.

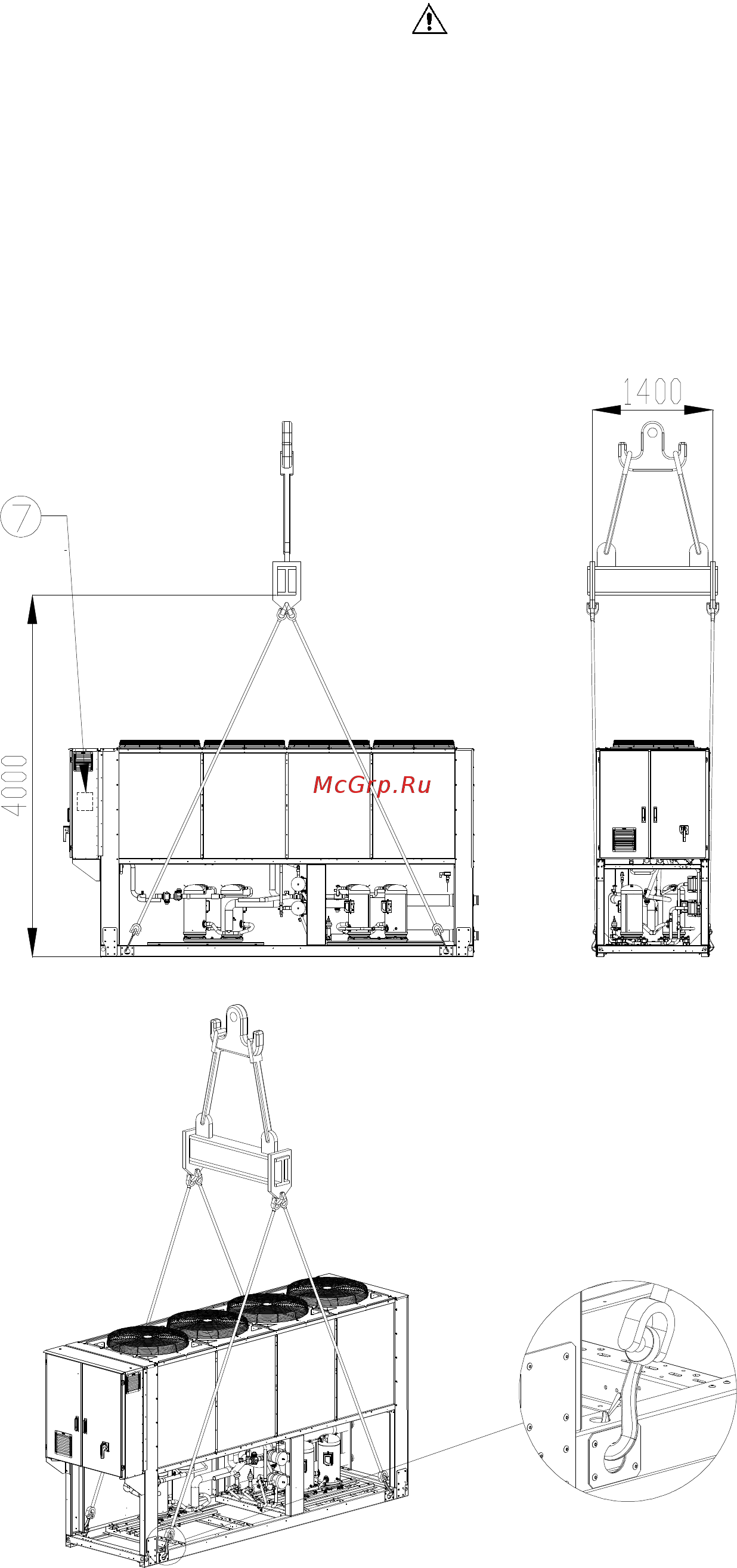

Obrázek 3 - Zvedání zařízení
EWYQ160F ~ EWYQ230F
7 : NÁVOD K UPEVNĚNÍ A ZVEDÁNÍ
