D-EIMHP00604-14EU - 70/208
Σηµείωση
Οι παραπάνω γραφικές απεικονίσεις αποτελούν έναν οδηγό σχετικά µε τα όρια λειτουργίας της σειράς. Ανατρέξτε στο Λογισµικό
Επιλογής Ψύκτη (CSS) για τα όρια λειτουργίας υπό πραγµατικές συνθήκες λειτουργίας για κάθε µέγεθος.
Υπόµνηµα
Θερµοκρασία περιβάλλοντος (°C) = Θερµοκρασία αέρα στην είσοδο του συµπυκνωτή (°C)
Θερµοκρασία εξόδου νερού (°C) = Θερµοκρασία νερού στην έξοδο του εξατµιστή (°C)
A = Λειτουργία µε γλυκόλη
B = Ρύθµιση ταχύτητας ανεµιστήρα
C = Πλήρες φορτίο
D = Μερικό φορτίο
Ασφάλεια
Η µονάδα πρέπει να είναι γερά τοποθετηµένη στο έδαφος.
Είναι βασικό να προσέξετε τις ακόλουθες οδηγίες:
−
Η µονάδα µπορεί να ανυψωθεί µόνο µε τη χρήση των ειδικών σηµείων που
τονίζονται σε κίτρινο και στερεώνονται στη βάση της.
−
Απαγορεύεται η πρόσβαση στα ηλεκτρικά εξαρτήµατα χωρίς πριν να έχετε
ανοίξει τον κεντρικό διακόπτη της µονάδας και να έχετε απενεργοποιήσει την
ηλεκτρική τροφοδότηση.
−
Απαγορεύεται η πρόσβαση στα ηλεκτρικά εξαρτήµατα χωρίς τη χρήση µιας
µονωτικής πλατφόρµας. Απαγορεύεται η πρόσβαση στα ηλεκτρικά εξαρτήµατα
επί της παρουσίας νερού και/ή υγρασίας.
−
Οι αιχµηρές άκρες και η επιφάνεια του τµήµατος του συµπυκνωτή µπορεί να
προκαλέσουν τραυµατισµούς. Αποφεύγετε την άµεση επαφή χρησιµοποιώντας
τις ειδικές συσκευές προστασίας.
−
Αποσυνδέστε την ηλεκτρική τροφοδοσία ανοίγοντας το κεντρικό διακόπτη πριν
ακολουθήσετε τις βοηθητικές εργασίες στους ανεµιστήρες ψύξης και/ή στους
συµπιεστές. Η µη τήρηση αυτού του κανόνα µπορεί να προκαλέσει σοβαρούς
τραυµατισµούς.
−
Μην εισάγετε αντικείµενα στους σωλήνες του νερού ενώ η µονάδα είναι
συνδεδεµένη µε το σύστηµα.
−
Ένα µηχανικό φίλτρο πρέπει να είναι εγκατεστηµένο στο σωλήνα του νερού
συνδεδεµένο στην είσοδο του εναλλακτή θερµότητας.
−
Η µονάδα έχει βαλβίδες ασφαλείας καταχωρηµένες στις πλευρές υψηλής και
χαµηλής πίεσης του ψυκτικού κυκλώµατος
.
Απαγορεύεται αυστηρά η αφαίρεση όλων των προστασιών των κινούµενων
µερών
.
Σε περίπτωση ξαφνικού σταµατήµατος της µονάδας, ακολουθείστε τις οδηγίες που
αναφέρονται στο
Εγχειρίδιο των οδηγιών του πίνακα ελέγχου
που αποτελεί µέρος
των εγγράφων του µηχανήµατος που παραδίδονται στον αγοραστή
.
Σας συµβουλεύουµε να ακολουθείτε τις εργασίες εγκατάστασης και συντήρησης µαζί µε
άλλα άτοµα. Σε περίπτωση τραυµατισµού από ατύχηµα ή προβληµάτων είναι αναγκαίο
να συµπεριφερθείτε µε τον ακόλουθο τρόπο:
-
Κρατείστε την ψυχραιµία
-
Πατήστε το κουµπί συναγερµού αν υπάρχει στο χώρο της εγκατάστασης ή ανοίξτε
τον κεντρικό διακόπτη
.
-
Μεταφέρετε τον τραυµατισµένο σε ζεστό χώρο, µακριά από τη µονάδα και
τοποθετήστε τον σε άνετη θέση
-
Επικοινωνήστε αµέσως µε το προσωπικό έκτακτης ανάγκης του κτιρίου ή µε τα
επείγοντα περιστατικά.
-
Μην αφήσετε τον πληγωµένο µόνο του αλλά περιµένετε την άφιξη των σωστικών
συνεργείων
-
∆ώστε όλες τις αναγκαίες πληροφορίες στους φορείς της έκτακτης ανάγκης.
Αποφύγετε την εγκατάσταση του chiller σε περιοχές που µπορεί να είναι
επικίνδυνες κατά τη διάρκεια των εργασιών συντήρησης, όπως πλατφόρµα
χωρίς προστατευτικά κιγκλιδώµατα ή οδηγούς ή περιοχές που δεν πληρούν τις
απαιτήσεις του χώρου γύρω από τον chiller
.
Θόρυβος
Η µονάδα παράγει θόρυβο κυρίως λόγω της περιστροφής των συµπιεστών και των
ανεµιστήρων.
Η στάθµη του θορύβου για κάθε µοντέλο αναφέρεται στα έγγραφα πώλησης
.
Αν η εγκατάσταση της µονάδας όπως επίσης ο χειρισµός και η συντήρησή της έχουν
πραγµατοποιηθεί σωστά, το επίπεδο εκποµπής θορύβου δεν θα απαιτεί καµιά ειδική
προστατευτική συσκευή για τις εργασίες που διεξάγονται κοντά σε αυτή.
Σε περίπτωση εγκατάστασης µε ειδικές ηχητικές απαιτήσεις µπορεί να απαιτείται η
εγκατάσταση επιπλέον συσκευών εξασθένισης του θορύβου
.
C
D
-17 °C

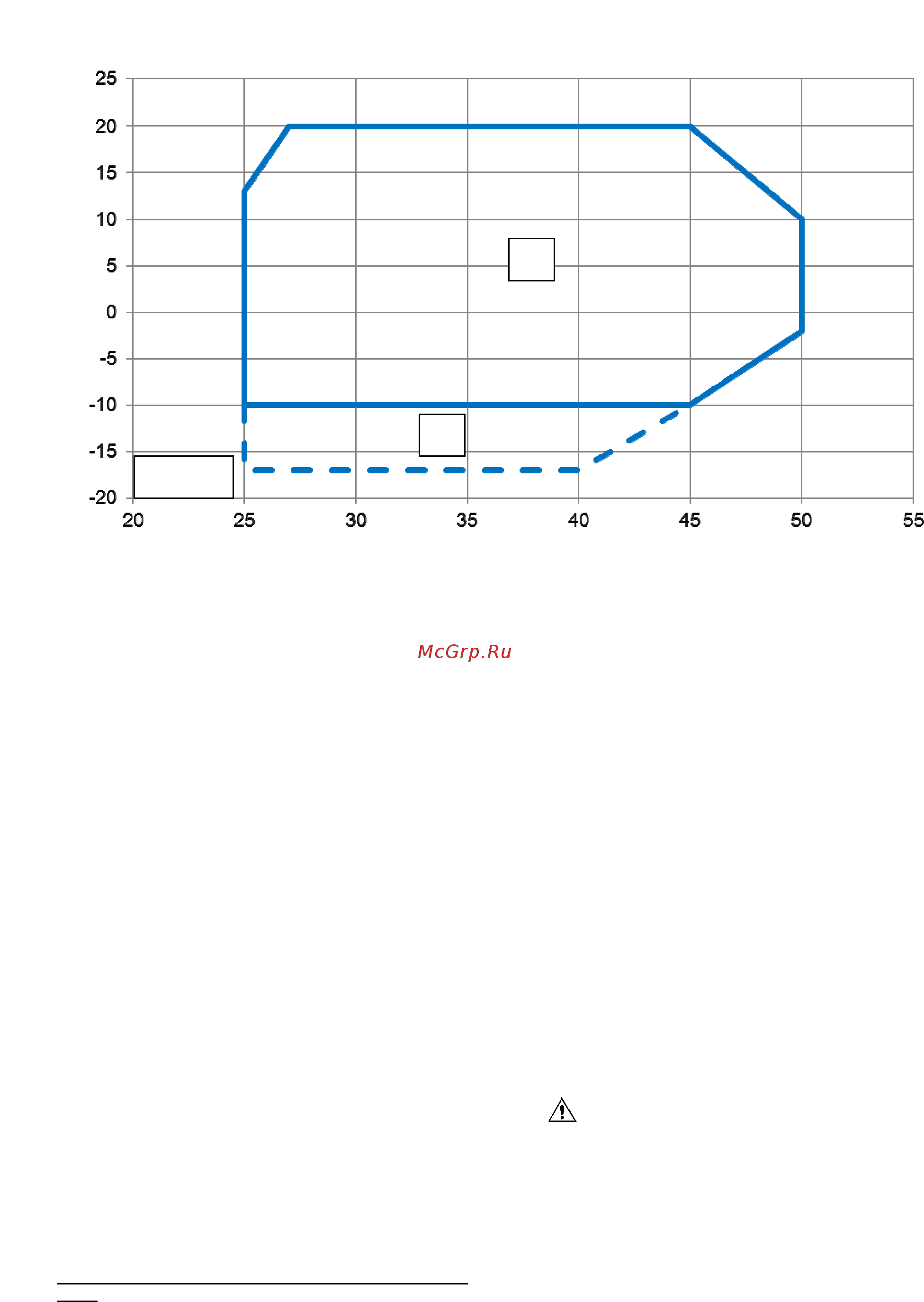

Περίγραµµα περιοχής λειτουργίας θέρµανσης
Θερµοκρασία περιβάλλοντος
Θερµοκρασία εξόδου νερού (°C)
