D-EIMHP00604-14EU - 158/208
EREDETI ANGOL NYELVŰ UTASÍTÁSOK
Ezen kézikönyv fontos segítséget jelent a szakemberek számára, ám nem helyettesítheti a szakember jelenlétét.
Köszönjük, hogy termékünket választotta
A BERENDEZÉS BESZERELÉSE ÉS HASZNÁLATÁNAK
MEGKEZDÉSE ELŐTT OLVASSA EL FIGYELMESEN A JELEN
ÚTMUTATÓT.
A NEM MEGFELELŐ BESZERELÉS ÁRAMÜTÉST,
RÖVIDZÁRLATOT, SZIVÁRGÁST, TÜZET VAGY MÁS
KÁROKAT ILLETVE SZEMÉLYI SÉRÜLÉSEKET OKOZHAT.
A BERENDEZÉST CSAK SZAKEMBER/TECHNIKUS
SZERELHETI BE.
A BERENDEZÉS BEINDÍTÁSÁT CSAK MEGFELELŐ
SZAKÉRTELEMMEL ÉS ENGEDÉLLYEL RENDELKEZŐ
SZEMÉLYEK VÉGEZHETIK.
A MŰVELETEKET A HELYI TÖRVÉNYEKNEK ÉS
SZABÁLYOZÁSOKNAK MEGFELELŐEN KELL ELVÉGEZNI.
AMENNYIBEN A JELEN ÚTMUTATÓ BÁRMELY RÉSZE NEM
LENNE EGYÉRTELMŰ A BERENDEZÉS BESZERELÉSE ÉS
BEINDÍTÁSA SZIGORÚAN TILOS.
KÉRDÉSEK ESETÉN ILL. TANÁCSOKÉRT ÉS
INFORMÁCIÓKÉRT FODULJON A GYÁRTÓ
KÉPVISELŐJÉHEZ.
Leírás
Az ön által vásárolt "hőszivattyú" egy olyan berendezés, amelyet víz (vagy
víz és glikol) hűtésére/fűtésére terveztek az alábbi üzemi tartományokon
belül. A berendezés működése a fordított Carnot cikluson (kompresszió,
kondenzáció és a gőz elpárolgása) alapul. A legfontosabb alkotóelemek:
- Csavarkompresszor a hűtő gőz nyomásának növelésére a párolgási
nyomásról a kondenzációs nyomásra.
- Párologtató, ahol az alacsony nyomású hűtőfolyadék elpárolog, hogy
hűtési üzemmódban hűtse a vizet, és ahol a hűtőközeg lecsapódik,
hogy fűtési üzemmódban melegítse a vizet.
- Tekercs, ahol a nagy nyomású gáz kondenzálódik, és egy
léghűtéses hőcserélő segítségével leadja a légkörbe a lehűtött vízből
eltávolított hőt. Hűtési és fűtési üzemmódban az alacsony nyomású
hűtőközeg elpárolog, melynek során hőt von el az alacsony
hőmérsékletű környezetből.
- Szabályozószelep, amely lehetővé teszi a kondenzált folyadék
nyomásának csökkentését a kondenzációs nyomásról a párolgási
nyomásra.
Álatános információk
Minden berendezést kapcsolási rajzokkal, hitelesített rajzokkal,
azonosító címkével; és megfelelőségi nyilatkozattalszállítunk;
ezek tartalmazzák az ön által vásárolt berendezés minden műszaki
adatát. EZEKET AZ ÚTMUTATÓ ALAPVETŐ ÉS SZERVES
RÉSZEKÉNT KELL KEZELNI
Amennyiben az útmutatóban szereplő és a berendezés dokumentumai
által tartalmazott adatok között eltérések lennének, a berendezés
dokumentumaiban szereplő adatok az irányadóak. Ha kérdése merülne
fel, forduljon a gyártó képviselőjéhez.
A jelen útmutató célja, hogy a berendezést beszerelő szakember és a
berendezés kezelője biztosíthassák a berendezés megfelelő beszerelését,
üzembehelyezését és karbantartását anélül, hogy károkat okozna
tárgyakban, háziállatokban vagy személyi sérüléseket okozna.
A berendezés átvétele
Amikor a berendezés eléri a beszerelés helyét, vizsgálja át, hogy nem
szenvedett-e sérüléseket a szállítás során. Az átvételi jegyzőkönyvben
szereplő összes alkatrészt ellenőrizze.
Ha a berendezésen sérülések láthatók, ne távolítsa el a sérült alkatrészt,
hanem közölje a fuvarozóval a kárt, és kérje az alkatrész átvizsgálását.
A kárról haladéktalanul értesítse a gyártó képviselőjét, és lehetőség szerint
mellékeljen fényképeket is, amelyek segítségével tisztázható a felelősség
kérdése.
A kárt ne javítsa ki, amíg a szállítást végző cég képviselője nem ellenőrizte
a berendezést.
A berendezés beszerelése előtt ellenőrizze, hogy modell és a címkén
jelzett feszültségérték megfelelőek. A berendezés átvételét követően az
esetleges károkért a gyártó nem vonható felelősségre.
Üzemi tartomány
Tárolás
A környezeti értékeknek az alábbi tartományokon belül kell maradniuk:
Minimum külső hőmérséklet : -20°C
Maximum külső hőmérséklet : +42℃
Relatív páratartalom : 95% lecsapódás nélkül
Ha a berendezét a fentinél alacsonyabb hőmérsékleten tárolja az egyes
részek sérülhetnek. Ha a hőmérséklet meghaladja a fenti határértéket,
kinyílhatnak a biztonsági szelepek. Az olyan környezetben, ahol nagy a
páralecsapódás mértéke, az elektromos részek sérülhetnek.
Működés
A üzemeltetési tartományon kívű eső működtetés károsíthatja a
berendezést.
Ha kérdése merülne fel, forduljon a gyártó képviselőjéhez.

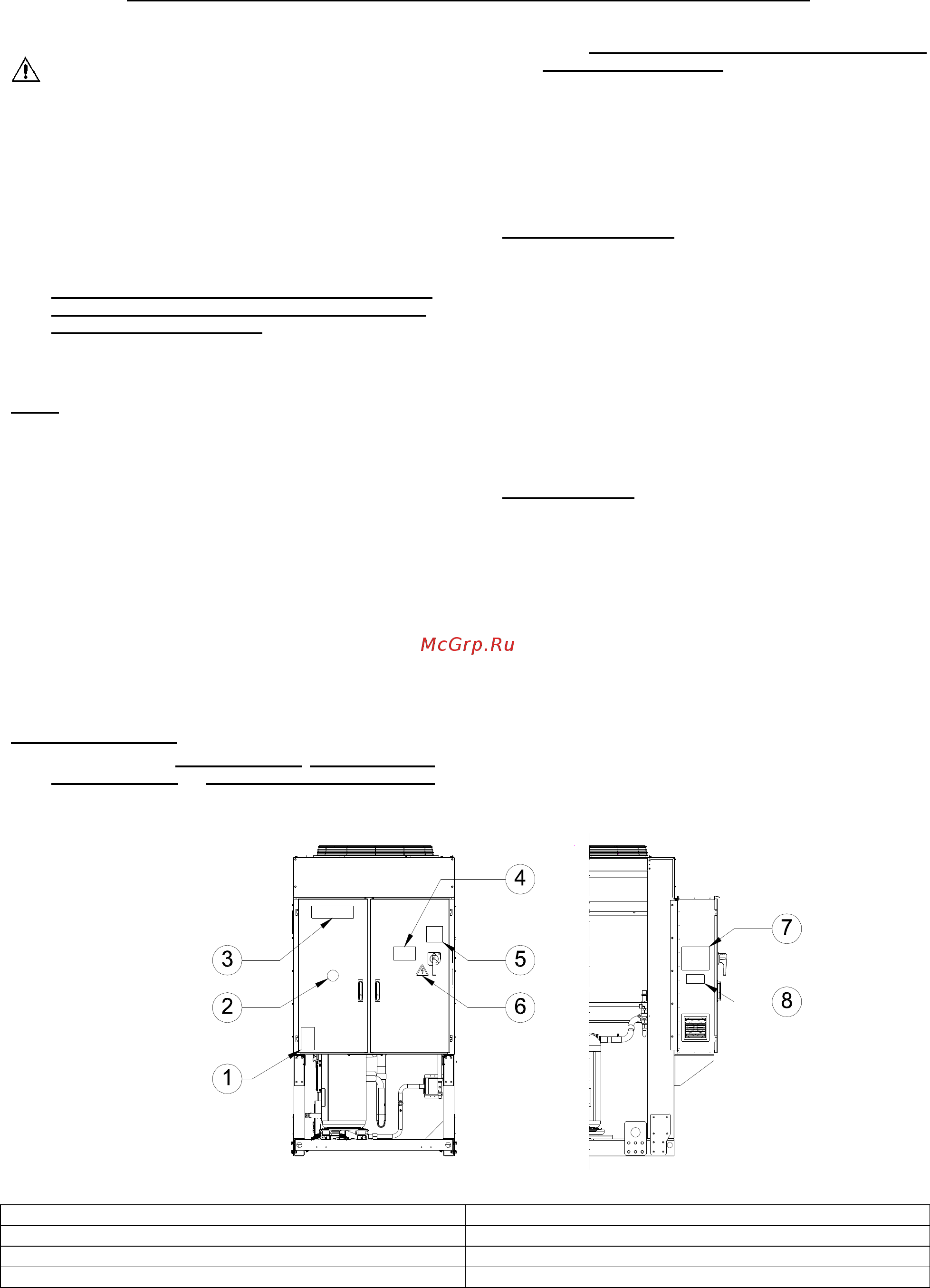

Ábra 1 - Az elektromos burokaltokra elhelyezett címkék értelmezése
A címke értelmezése
1
– Nem gyűlékony gáz jele
5
– Figyelem vezeték befogás
2
– Gáz típusa
6
– Áramütés veszélye jel
3
– A gyártó logója
7
– Utasítások a berendezés felemeléséhez
4
– Figyelem veszélyes feszültség
8
– A berendezés adatait tartalmazó tábla
