![Daikin EWYQ420F-XR [110/208] Varmekurve](/img/pdf.png)
Daikin EWYQ420F-XR [110/208] Varmekurve
![Daikin EWYQ390F-XR [110/208] Varmekurve](/views2/1674672/page110/bg6e.png)
D-EIMHP00604-14EU - 110/208
Merk
Tegningen over er en rettesnor om driftsgrensene i serien. Vennligst se Chiller Selection Software (CSS) for reelle driftsgrenser
og arbeidsforhold for hver størrelse.
Forklaring
Omgivelsestemperatur (°C) = lufttemperatur innløpskondensator (°C)
Utløpvanntemperatur (°C) = temperatur utløpsvann (°C)
A = Bruk med Glycol
B = Regulering av viftehastighet
C = Full belastning
D = Lavlast
Sikkerhet
Enheten må være godt angret til bakken.
Det er uunnværelig å overholde følgende instruksjoner:
− Enheten kan kun løftes gjennom løftepunktene som er
merket med gult og som er festet til selve basen.
− Det er forbudt å nærme seg de elektriske bestanddelene
uten at man først har åpnet hovedbryteren og skrudd av
strømforsyningen.
− Det er forbudt å nærme seg de elektriske bestanddelene
uten å bruke en isolert plattform. Ikke kom i nærheten av
elektriske bestanddeler hvis det finnes vann og/eller
fuktighet.
− Skarpe kanter og kondensatorseksjonens overflate kan
forårsake skader. Unngå direkte kontakt og bruk egnet
verneutstyr.
− Skru av strømmen gjennom hovedbryter før det utføres
vedlikehold på kjølevifter og/eller kompressorer.
Manglende overholdelse av denne reglen kan medføre
alvorlige personlige skader.
− Ikke før faste gjenstander inn i vannledningene når
enheten er koblet til systemet.
− Installer et mekanisk filter på vannledningen som er
koblet til varmevekslerens innløp.
− Enheten er utstyrt med sikkerhetsventiler. Disse er
installert på kjølekretsens sider for høytrykk og lavtrykk.
Det er strengt forbudt å fjerne et hvilket som helst vern
tilstede på bevegelige deler.
Hvis enheten stopper uventet opp, må man følge
henvisningene som er oppført på Kontrollpanelets
brukerveiledning, og som er en del av enhetens faste
dokumenter levert til endelig bruker.
Man anbefaler på det sterkeste at installasjon og vedlikehold
utføres med andre personer til stede. I tilfelle ulykker eller
problemer, må man forholde seg til følgende:
- Forbli rolig
- Trykk på alarmknappen hvis det finnes en i
installasjonslokalet eller bruk hovedbryteren.
- Flytt den skadede personen til et varmt sted, langt vekke
fra enheten og i en hvilende posisjon
- Ta øyeblikkelig kontakt med førstehjelpsmannskap til
stede i lokalet eller legevakt
- Vent sammen med den skadede personen til hjelpen
ankommer
- Gi all nødvendig informasjon til redningsmannskapet
Unngå å installere chiller i områder som kan være farlige
når det utføres vedlikehold, som for eksempel
plattformer uten brystvern eller rekkverk eller områder
som ikke overholder nødvendig krav om plass rundt
chiller.
C
D
-17 °C

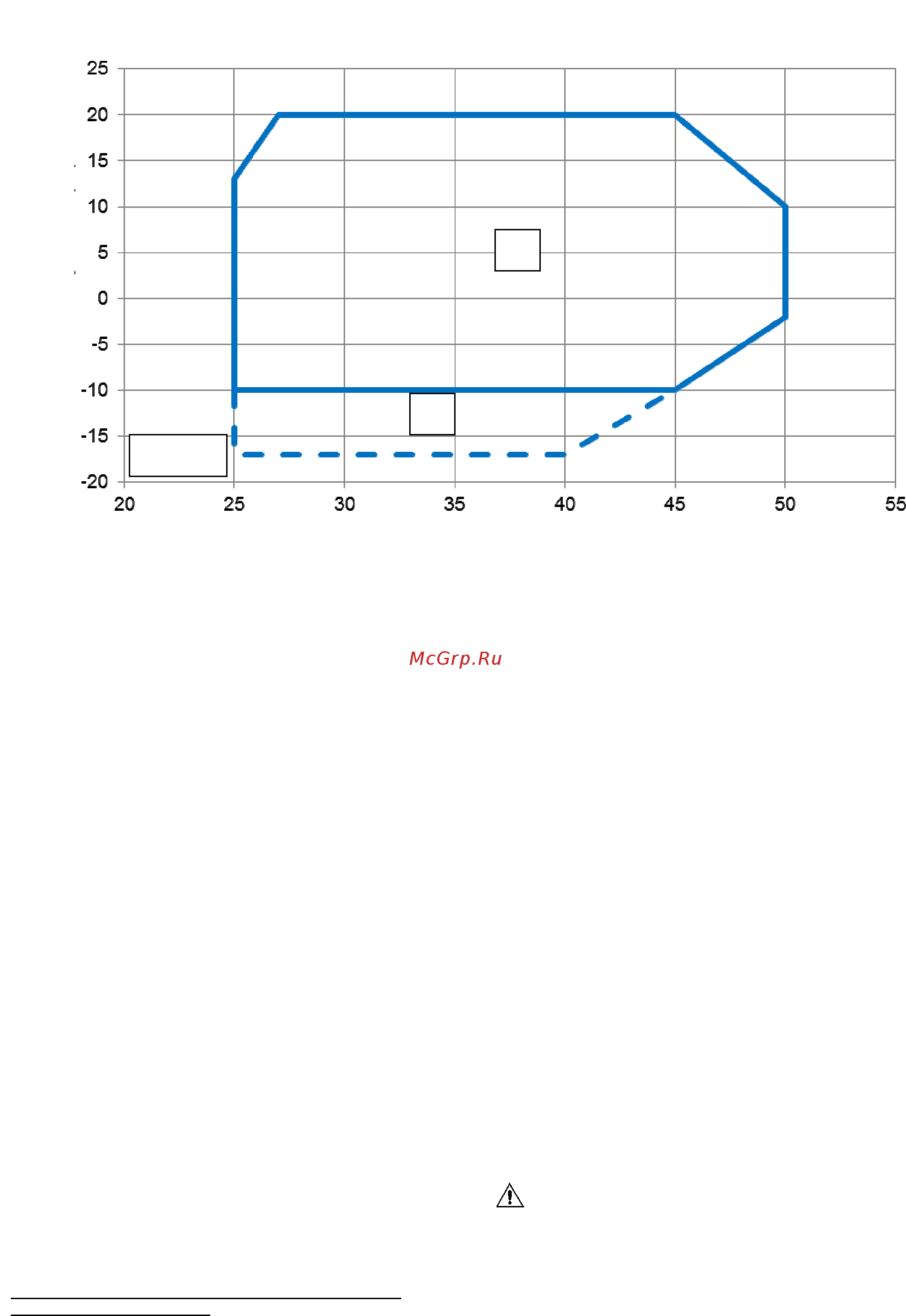

Varmekurve
Utløpvanntemperatur (°C)
Omgivelsestemperatur (°C)
