D-EIMHP00604-14EU - 95208
12.
Перед выполнением работ по теплоизоляции трубопроводов воды необходимо провести проверку системы на отсутствие утечек
.

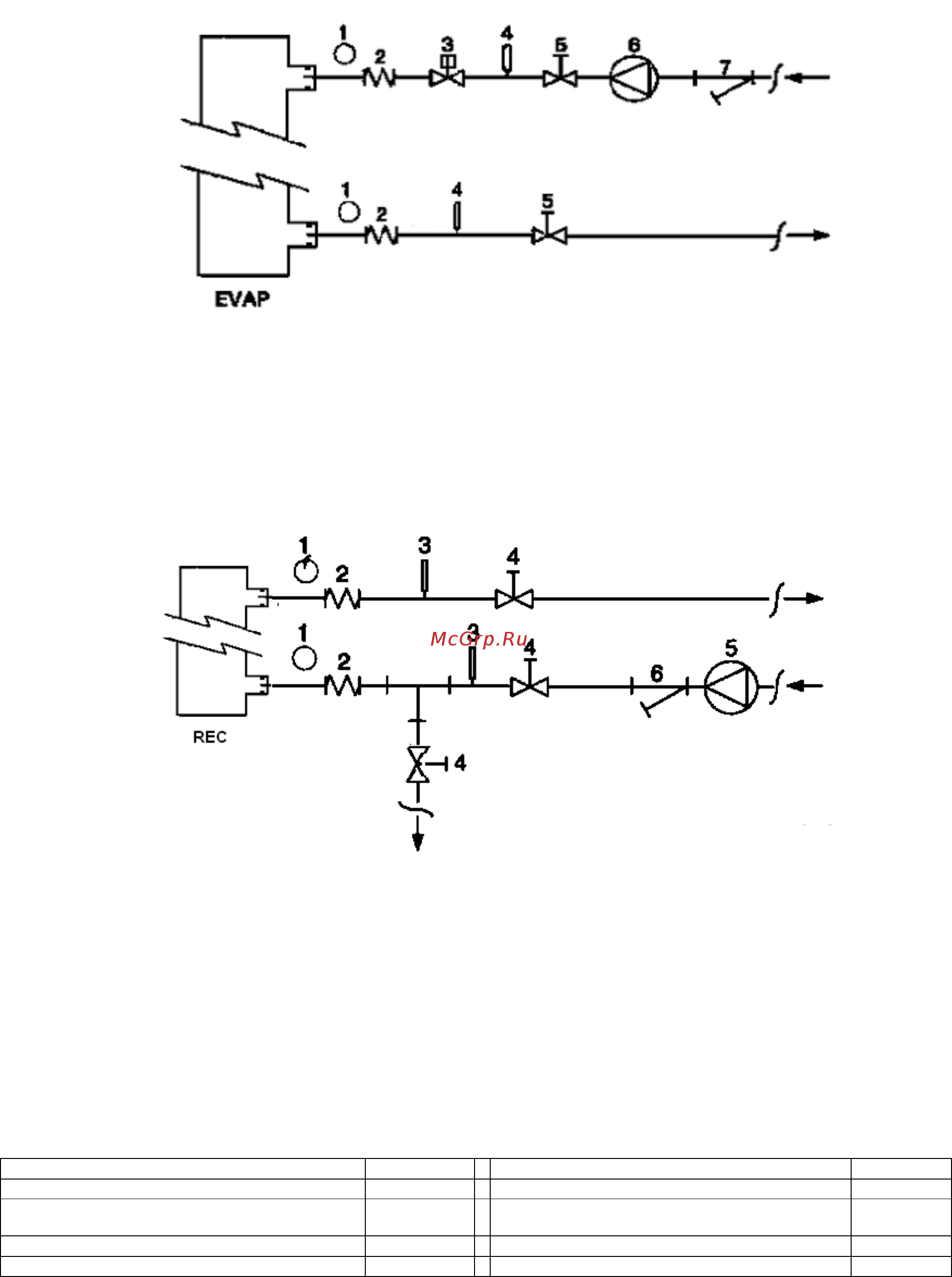

Рисунок 5 - Схема подключения гидравлических линий к испарителю
1. Манометр
2.
Гибкое гидравлическое
соединение
3. Реле протока
4. Датчик температуры
5. Отсечной клапан
6. Насос
7. Фильтр
Рисунок 6 - Схема подключения гидравлических линий к теплообменникам
рекуперации тепла
1. Манометр
2. Гибкое гидравлическое
соединение
3. Датчик температуры
4. Отсечной клапан
5. Насос
6. Фильтр
Обработка воды
Перед вводом агрегата в эксплуатацию выполните очистку
гидравлического контура. Грязь, накипь, продукты
коррозии и другие инородные частицы могут скапливаться
в теплообменнике, ухудшая условия теплообмена, а также
приводя к увеличению сопротивления системы и
снижению расхода воды. Таким образом, надлежащая
водоподготовка уменьшает риск коррозии, эрозии и
образования накипи и т.д. Способ водоподготовки
определяется непосредственно на месте установки
агрегата, исходя из типа системы и характеристик
используемой воды.
Производитель не несет ответственность за повреждение
или неисправную работу оборудования, возникающие в
результате применения необработанной или неправильно
обработанной воды.
Таблица 1 - Допустимое содержание примесей в воде
pH (25°C)
6,8
÷
8,0
Общая жесткость (мг CaCO
3
/ л)
<
200
Электропроводность
µ
S/cm (25°C)
<
800
Железо (мг Fe / л)
<
1,0
Ионы хлора (мг Cl
-
/ л)
<
200
Ионы сульфида (мг S
2
-
/ л) Отсутству
ет
Ионы сульфата (мг SO
2
4
-
/ л)
<
200
Ионы аммония (мг NH
4
+
/ л)
<
1,0
Щелочность (мг CaCO
3
/ л)
<
100
Двуокись кремния (мг SiO
2
/ л)
<
50
Содержание
