D-EIMHP00604-14EU - 78/208
INSTRUÇÕES ORIGINAIS EM INGLÊS
Este manual constitui um importante documento de suporte para as pessoas qualificadas mas nunca poderá substituí-las.
Agradecemos por ter adquirido este chiller
LER ATENCIOSAMENTE O PRESENTE MANUAL ANTES DE
EFETUAR A INSTALAÇÃO E A ATIVAÇÃO DA UNIDADE.
A INSTALAÇÃO IMPRÓPRIA PODE CAUSAR CHOQUES
ELÉTRICOS, CURTO-CIRCUITOS, VAZAMENTOS,
INCÊNDIOS OU OUTROS DANOS PARA A APARELHAGEM,
ALÉM DE LESÕES PARA AS PESSOAS.
A UNIDADE DEVE SER INSTALADA POR UM
OPERADOR/TÉCNICO PROFISSIONAL.
A ATIVAÇÃO DEVE SER EFETUADA POR PROFISSIONAIS
AUTORIZADOS E PREPARADOS.
PORÉM, AS ATIVIDADES DEVEM SER EFETUADAS DE
ACORDO COM AS LEIS E NORMATIVAS LOCAIS.
A INSTALAÇÃO E A ATIVAÇÃO DA UNIDADE SÃO
PROIBIDAS SE TODAS AS INSTRUÇÕES CONTIDAS NO
PRESENTE MANUAL NÃO FOREM CLARAS.
EM CASO DE DÚVIDAS, INFORMAÇÕES E CONSELHOS
CONTACTAR O REPRESENTANTE DO PRODUTOR.
Descrição
A unidade adquirida é um “chiller condensado a ar”, uma máquina
pensada para resfriar a água (ou mistura de água-glicol) dentro dos
limites descritos a seguir. O funcionamento da unidade é baseado na
compressão, condensação e evaporação do vapor de acordo com o
ciclo de Carnot inverso. Os principais componentes são:
- Compressor de parafuso para aumentar a pressão do vapor
refrigerante da evaporação a da condensação.
- Evaporador, onde o refrigerante líquido a baixa pressão evapora
arrefecendo a água.
- Condensador, onde o vapor de alta pressão se condensa
eliminando na atmosfera o calor removido da água arrefecida
graças a um permutador de calor arrefecido a ar.
- Válvula de expansão que permite reduzir a pressão do líquido
condensado de condensação a de evaporação.
Informações gerais
Todas as unidades são designadas com esquemas elétricos ,
desenhos certificados placa de identificação e DOC
(Declaração de conformidade). Estes documentos mostram
todos os dados técnicos da unidade que foi adquirida e DEVEM
SER CONSIDERADOS PARTE INTEGRANTE E
ESSENCIAIS DESTE MANUAL.
Em caso de discrepância entre o presente manual e os
documentos da aparelhagem referir-se aos documentos que
se encontram na máquina. Em caso de dúvida contactar o
representante do produtor.
O presente manual tem como objetivo garantir ao instalador e
operador o funcionamento, ativação e manutenção corretos da
unidade, sem causar riscos às pessoas, animais e ou objetos.
Recebimento da unidade
Assim que a unidade chegar ao local final de instalação deve
ser inspeccionada para individualizar eventuais danos. Todos
os componentes descritos na nota de entrega devem ser
inspeccionados e controlados.
Se a unidade estiver danificada não remover o material
danificado e comunicar, imediatamente, o dano à empresa
transportadora e pedir para que a unidade seja inspeccionada.
Comunicar imediatamente o dano ao representante do
produto e enviar, se possível, fotografias que possam ser úteis
para individualizar as responsabilidades.
O dano não deve ser consertado até que o representante da
empresa transportadora efetue a insepecção.
Antes de instalar a unidade verificar se o modelo e a tensão
elétrica indicada na placa estão corretos. A responsabilidade
por eventuais danos, depois que a unidade foi aceita e
recebida, não pode ser atribuída ao produtor.
Limites operativos
Depósito
As condições ambientais devem haver os seguintes limites:
Temperatura ambiente mínima : -20°C
Temperatura ambiente máxima : 42°C
Humidade máxima relativa : 95% sem condensação
O depósito com temperatura inferior ao mínimo pode danificar os
componentes e o depósito efetuado em temperatura superior ao
máximo pode fazer com que as válvulas de segurança abram. O
depósito em atmosfera de condensação pode danificar os componentes
elétricos.
Funcionamento
O funcionamento fora dos limites indicados pode danificar a unidade.
Em caso de dúvida contactar o representante do produtor.

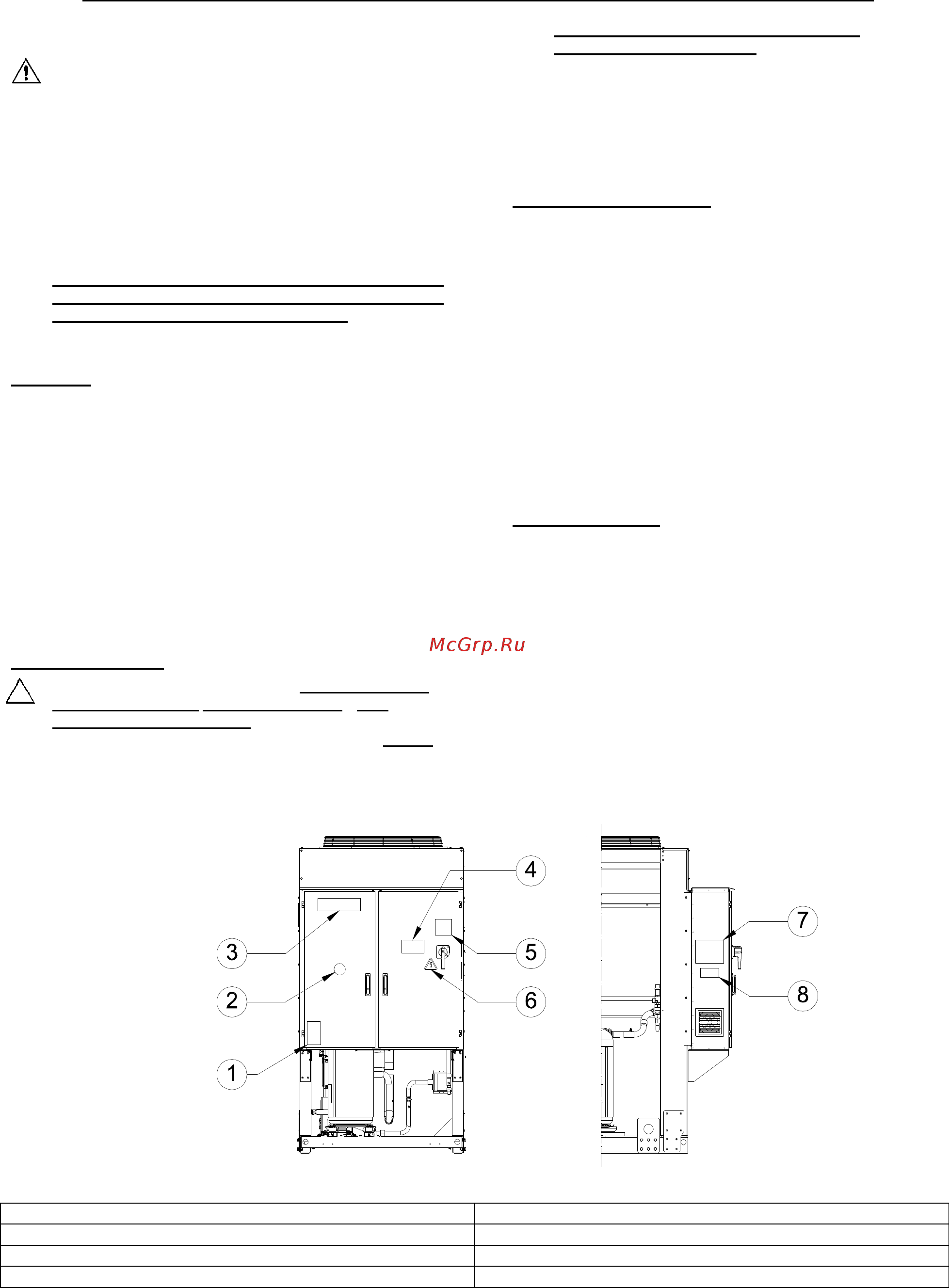

Figura 1 - Descrição das etiquetas aplicadas ao painel elétrico
Identificação da etiqueta
1 – Símbolo do gás não inflamável
5
– Advertência fixação dos cabos
2
– Tipo de gás
6
– Símbolo de perigo elétrico
3
– Logotipo do produtor
7
– Instruções de elevação
4
– Advertência de tensão perigosa
8
– Dados da placa de identificação da unidade
