D-EIMHP00604-14EU - 104/208

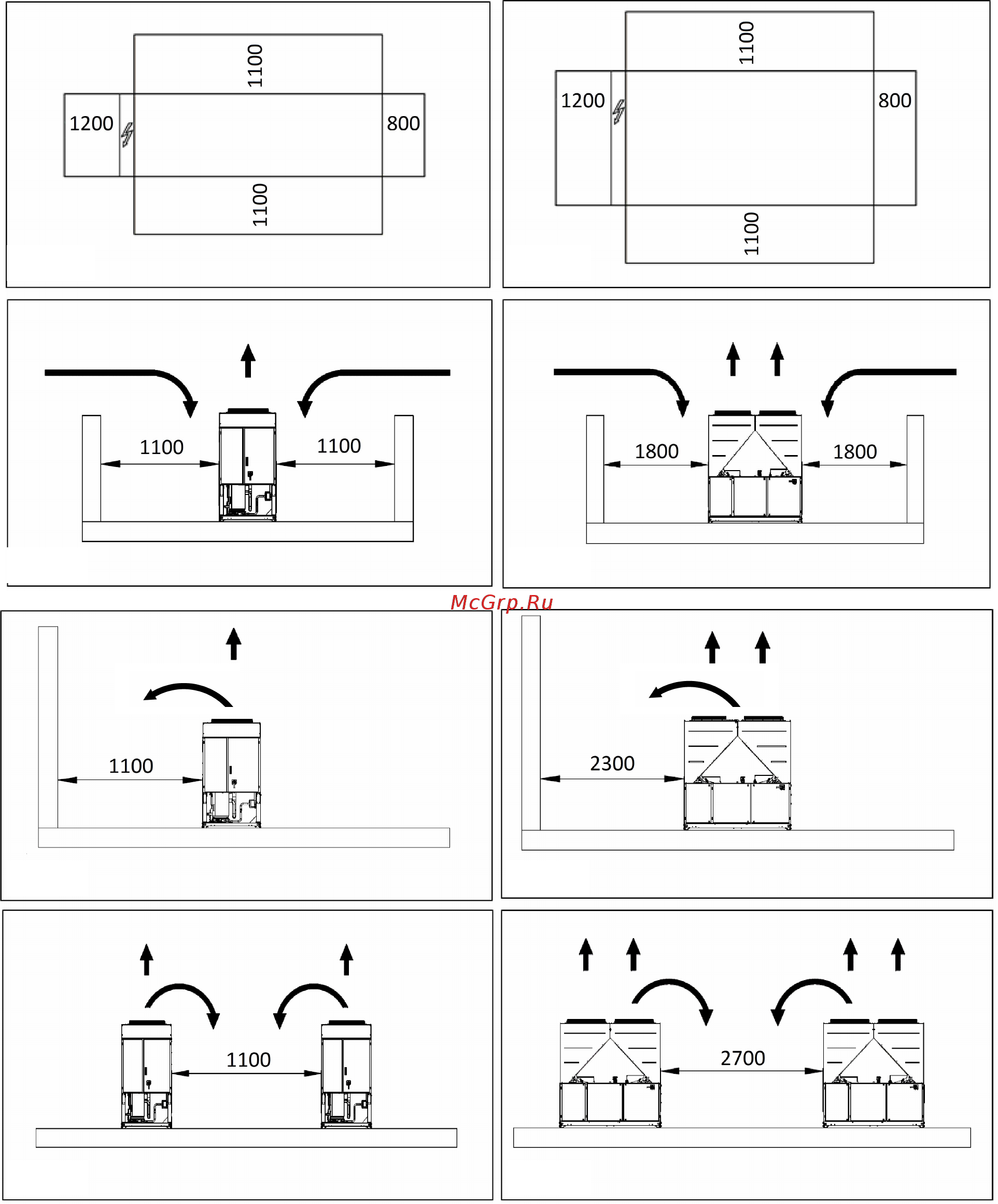

Figur 4 – Minsta platskrav
7. Ett filter eller en anordning som kan avlägsna partiklar från vätskan.
Användandet av ett filter förlänger förångarens och pumpens
livslängder och hjälper hydraulsystemet att förbli i bästa skick.
Förångaren har ett elektriskt motstånd med en termostat som
garanterar skydd mot frysning av vattnet vid lufttemperaturer ner till
-25°C. Alla övriga vattenledningar/hydrauliska anordningar som är
externa till enheten måste därför skyddas mot frost.
8. Anordningen för värmeåtervinning ska tömmas på vatten under
vintersäsongen, såvida inte en blandning av glykol tillsätts till
hydraulkretsen, i rätt blandningsförhållande.
9. Vid byte av enheten ska hela det hydrauliska systemet tömmas och
rengöras innan den nya enheten installeras. Innan den nya enheten
startas, rekommenderas det att genomföra normala tester och
lämpliga kemiska behandlingar på vattnet.
10. Om glykol tillsätts till hydraulsystemet som frostskydd, se till att
insugstrycket sänks, då enhetens prestanda kommer att vara lägre
Fig. 4C
Fig. 4B Fig. 4A
Fig. 4F Fig. 4E
Fig. 4G Fig. 4H
Fig. 4D
