Daikin EWYQ420F-XR [180/208] Krivka ohrevu
![Daikin EWYQ340F-XS [180/208] Krivka ohrevu](/views2/1674672/page180/bgb4.png)
D-EIMHP00604-14EU - 180/208
Poznámka
Vyššie uvedená schéma znázorňuje prevádzkové limity v rámci rozsahu. Pozrite si softvér na výber chladiča (CSS) pre skutočné
prevádzkové limity pracovných podmienok pre každú veľkosť.
Legenda
Teplota okolia (°C) = Teplota vzduchu na vstupe kondenzátora (°C)
Teplota výstupnej vody (°C) = Teplota výstupnej vody z výparníka (°C)
A = Prevádzka s glykolom
B = Regulácia otáčok ventilátora
C = Plné zaťaženie
D = Čiastočné zaťaženie
Bezpečnosť
Zariadenie musí byť pevne prichytené k podlahe.
Je dôležité dodržiavať nasledujúce pokyny:
− Zariadenie sa môže zdvíhať iba v príslušných bodoch,
vyznačených žltou farbou, ktoré sa nachádzajú na jeho
podstavci.
− Prístup k elektrickým komponentom je zakázaný, pokiaľ predtým
nebol hlavný vypínač zariadenia otvorený a elektrické napájanie
deaktivované.
− Prístup k elektrickým komponentom je zakázaný bez použitia
izolačnej plošiny. Nepristupujte k elektrickým komponentom,
pokiaľ sa v blízkosti vyskytuje voda/alebo vlhkosť.
− Ostré okraje a povrch časti kondenzátora môžu spôsobiť
poranenie. Vyhýbajte sa priamemu kontaktu a používajte
vhodné osobné ochranné prostriedky.
− Pred akýmkoľvek zásahom na chladiacich ventilátoroch a/alebo
kompresoroch odpojte elektrické napájanie otvorením hlavného
vypínača. Nedodržiavanie tohto pravidla môže spôsobiť vážne
poranenie.
− Nevkladajte pevné predmety do vodných trubiek, zatiaľ čo je
zariadenie zapojené k systému.
− Mechanický filter musí byť nainštalovaný na vodnej trubke, ktorá
je zapojená ku vstupu tepelného výmenníka.
− Zariadenie je vybavené bezpečnostnými ventilmi, ktoré sú
namontované po stranách nízkeho a vysokého tlaku
chladiaceho obvodu.
Je prísne zakázané odstrániť všetky ochranné kryty pohyblivých
častí.
V prípade nečakaného zastavenia zariadenia postupujte podľa
pokynov uvedených v Kontrolný panel - príručka pokynov, ktorý je
súčasťou dokumentácie, odovzdanej konečnému užívateľovi.
Odporúča sa vykonať úkony inštalácie a údržby spolu s inými
osobami. V prípade náhodilých zranení alebo problémov sa chovajte
nasledujúcim spôsobom:
- Zachovajte kľud
-
Stlačte tlačidlo alarmu, pokiaľ sa nachádza v mieste inštalácie
alebo otvorte hlavný vypínač
.
- Premiestnite ranenú osobu na teplé miesto, ďaleko od zariadenia
a uložte ju do polohy kľudu
- Okamžite upovedomte personál zodpovedný za bezpečnosť v
budove alebo pohotovostnú záchrannú službu.
- Počkajte na príchod pohotovostnej služby a nenechávajte
raneného samého
- Poskytnite všetky potrebné informácie operátorom pohotovostnej
služby.
Vyhýbajte sa inštalácii chilleru v prostredí, ktoré môže byť
nebezpečné počas údržbárskych úkonov, ako napríklad plošiny
bez ochranných stien alebo zábradlí či zóny, ktoré
nezodpovedajú požiadavkám pre okolité prostredie chilleru.
C
D
-17 °C

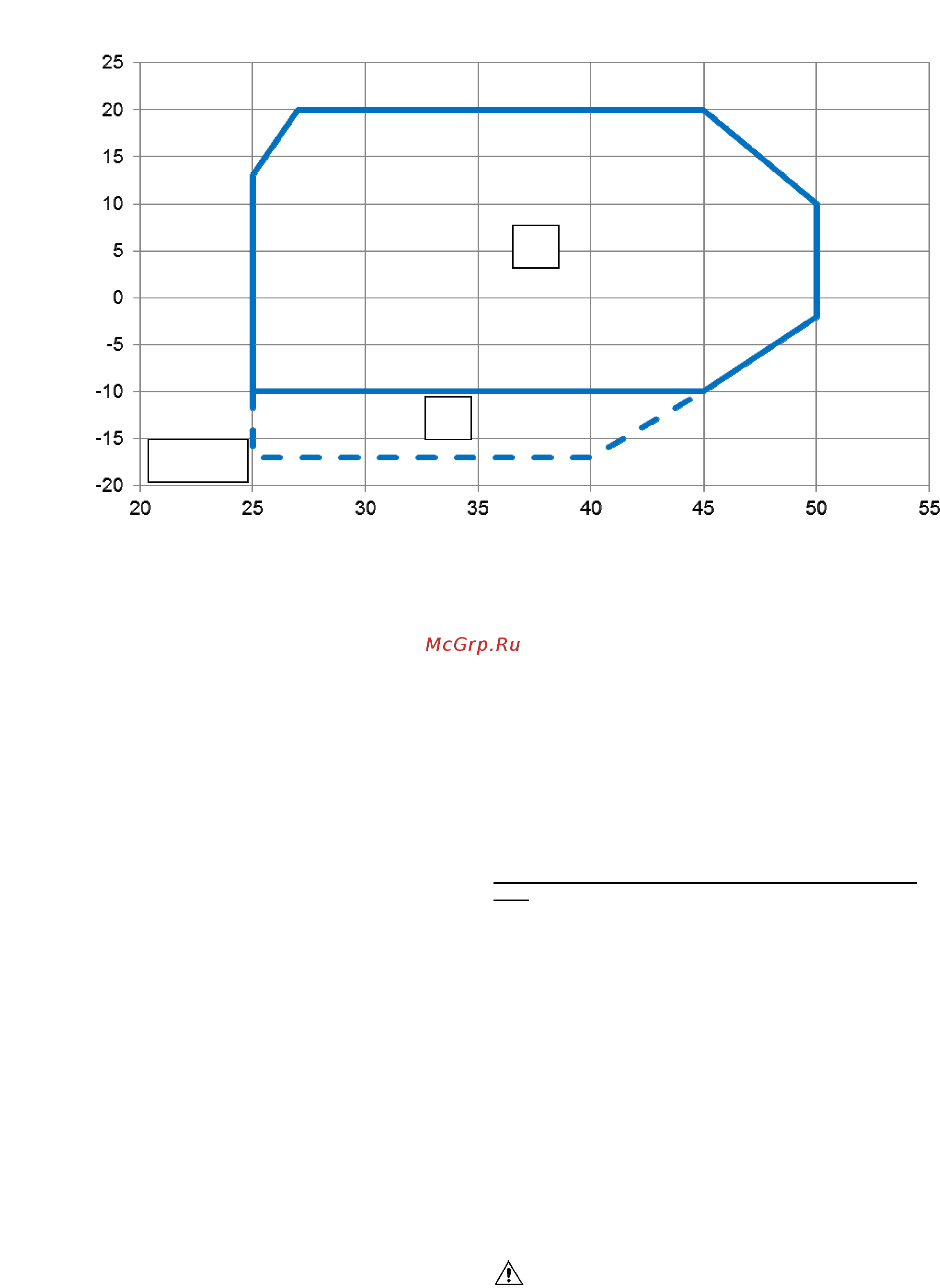

Krivka ohrevu
Teplota výstupnej vody (°C)
Teplota okolia (°C)
