D-EIMHP00604-14EU - 31/208
Si l'unité est installée, utilisée et entretenue correctement, le niveau d'émission sonore ne
requiert l’emploi d’aucun dispositif de protection spécial pour travailler de manière
continue à proximité de celle-ci.
Si l'installation implique des conditions sonores particulières, il peut être nécessaire
d'installer des dispositifs supplémentaires d'atténuation du bruit.
Manutention et levage
Eviter de heurter et/ou de secouer l'unité lors du chargement/déchargement du
véhicule de transport et lors de la manutention. Pousser ou tirer l'unité exclusivement à
partir du châssis de la base. Fixer l'unité à l'intérieur du véhicule de transport pour éviter
qu'elle se déplace et provoque des dommages. Faire en sorte qu0aucune partie de
l'unité ne chute lors du transport et ou du chargement/déchargement.
Toutes les unités sont munies de points de levage signalés en jaune. Seuls ces points
peuvent être utilisés pour soulever l'unité, comme indiqué sur la figure.
Les câbles de levage et les barres d'espacement doivent être suffisamment
résistants pour soutenir l'unité en toute sécurité. Vérifier le poids de l'unité sur sa
plaque signalétique.
L'unité doit être soulevée avec une attention et un soin extrêmes, en suivant les
instructions de levage indiquées sur l'étiquette. Soulever l'unité très lentement, en la
tenant parfaitement horizontale. Suivez les instructions de câblage décrites dans
l'étiquette apposée sur le panneau électrique de l'unité.

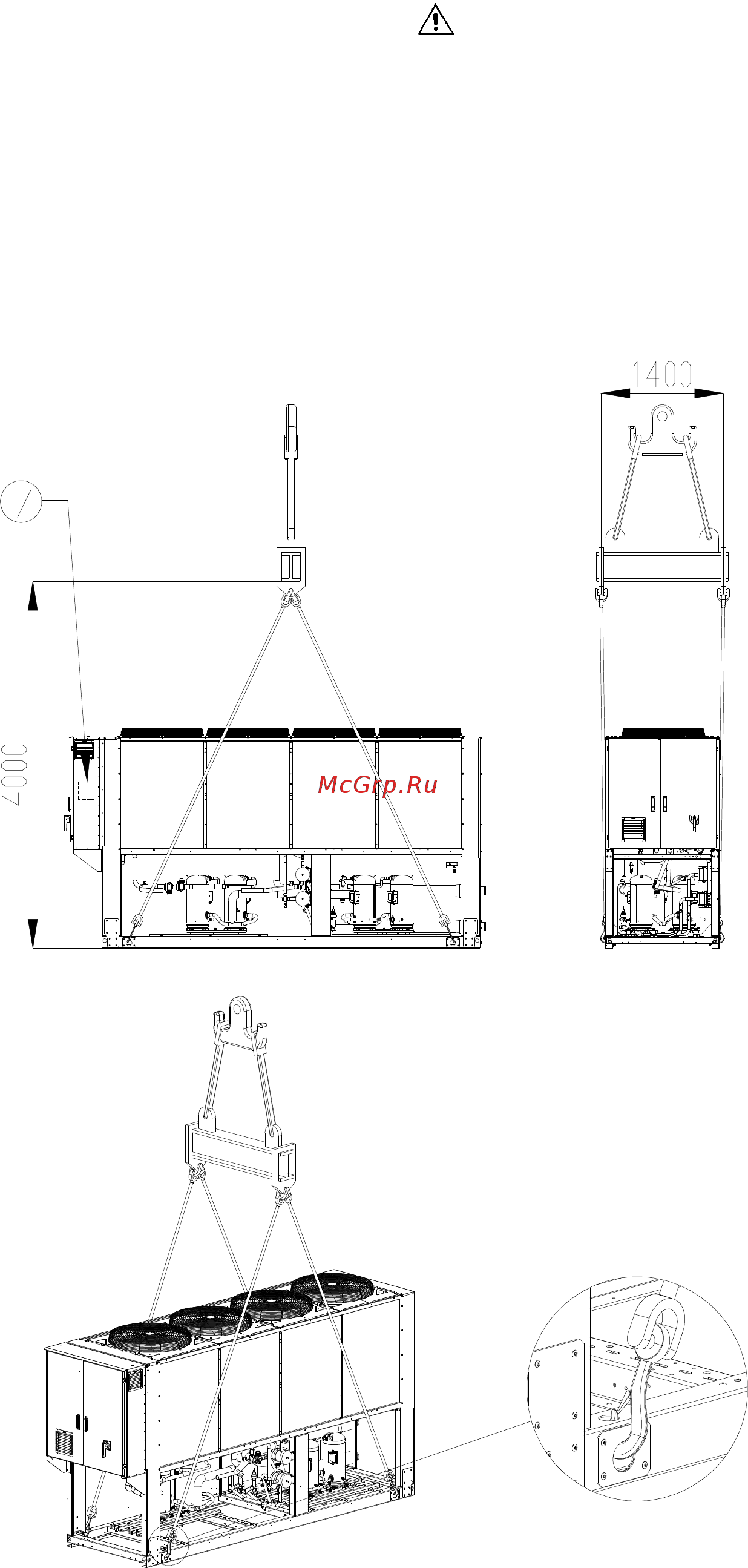

Figure 3 - Levage de l'unité
EWYQ160F ~ EWYQ230F
7 : INSTRUCTION DE CABLAGE
