Daikin EWYQ420F-XR [130/208] Powłoka ogrzewania
![Daikin EWYQ340F-XL [130/208] Powłoka ogrzewania](/views2/1674672/page130/bg82.png)
D-EIMHP00604-14EU - 130/208
Uwagi
Powyższe wykresy przedstawiają wytyczne dotyczące zakresu działania. Należy odnieść się do Wybór Oprogramowania
Agregatu Chłodniczego (Chiller Selection Software - CSS) w celu poznania rzeczywistego zakresu działania dla każdego
rozmiaru.
Legenda
Temperatura Otoczenia (°C) = Temperatura powietrza na wlocie skraplacza (°C)
Temperatura Wody na Wyjściu (°C) = Temperatura wody na wyjściu parownika (°C)
A = Funkcjonowanie z glikolem
B = Regulacja obrotów wentylatora
C = Pełne obciążenie
D = Częściowe obciążenie
Bezpieczeństwo
Jednostka musi być solidnie przymocowana do podłoża.
Należy przestrzegać następujących instrukcji:
− Jednostka może być podnoszona wyłącznie zaczepiona w punktach
wskazanych na żółto i zamocowanych do jej podstawy.
− Zabroniony jest dostęp do komponentów elektrycznych bez uprzedniego
wyłączenia głównego wyłącznika jednostki i odcięcia zasilania elektrycznego.
− Zabroniony jest dostęp do komponentów elektrycznych bez zastosowania
panela izolującego. Nie obsługiwać komponentów elektrycznych w
przypadku obecności wody i/lub wilgotności.
− Ostre krawędzie i powierzchnie części skraplacza mogą spowodować
obrażenia. Unikać bezpośredniego kontaktu i używać środków ochrony
indywidualnej.
− Przed przystąpieniem do wykonywania czynności na wirnikach chłodzenia
i/lub sprężarkach, należy odłączyć zasilanie elektryczne za pomocą
głównego wyłącznika. Brak zastosowania się do takiej zasady może być
przyczyną poważnych obrażeń.
− Nie wkładać żadnych przedmiotów do rur wodnych, gdy jednostka jest
podłączona do systemu.
− Należy zamontować mechaniczny filtr na rurze wodnej podłączonej na
wejściu wymiennika ciepła.
− Jednostka jest wyposażona w zawory bezpieczeństwa zamontowane na
stronach wysokiego i niskiego ciśnienia obwodu chłodniczego.
Absolutnie zabrania się usuwania osłon zabezpieczających ruchome
części.
W przypadku nagłego zatrzymania jednostki, zastosować się do instrukcji
opisanych w Instrukcji obsługi panela sterowniczego stanowiącej część
dokumentacji znajdującej się na maszynie dostarczonej użytkownikowi.
Zaleca się wykonanie montażu i konserwacji przy obecności innych osób. W
przypadku obrażeń lub problemów należy się zachowywać w następujący
sposób:
- Zachować spokój
- Wcisnąć przycisk alarmowy jeżeli znajduje się na instalacji lub otworzyć
wyłącznik główny.
- Przenieść zranioną osobę w ciepłe miejsce, z dala od jednostki i umieścić ją w
pozycji spoczynku
- Natychmiast powiadomić odpowiedni personel znajdujący się w budynku lub
zadzwonić na pogotowie.
- Poczekać na przyjazd pogotowia ratowniczego, bez pozostawiania samej
zranionej osoby
- Dostarczyć wszystkich niezbędnych informacji operatorom pogotowia
ratowniczego
Nie motować chiller w strefie, która może być niebezpieczna podczas
wykonywania czynności konserwacyjnych takiej jak platforma bez
parapetów lub prowadnic lub w strefie niezgodnej z wymaganiami
dotyczącymi przestrzeni wokół chiller.
Hałas
Jednostka emituje hałas z powodu obrotów sprężarki i wirników.
Poziom hałasu dla każdego modelu jest przedstawiony w dokumentacji
sprzedaży.
C
D
-17 °C

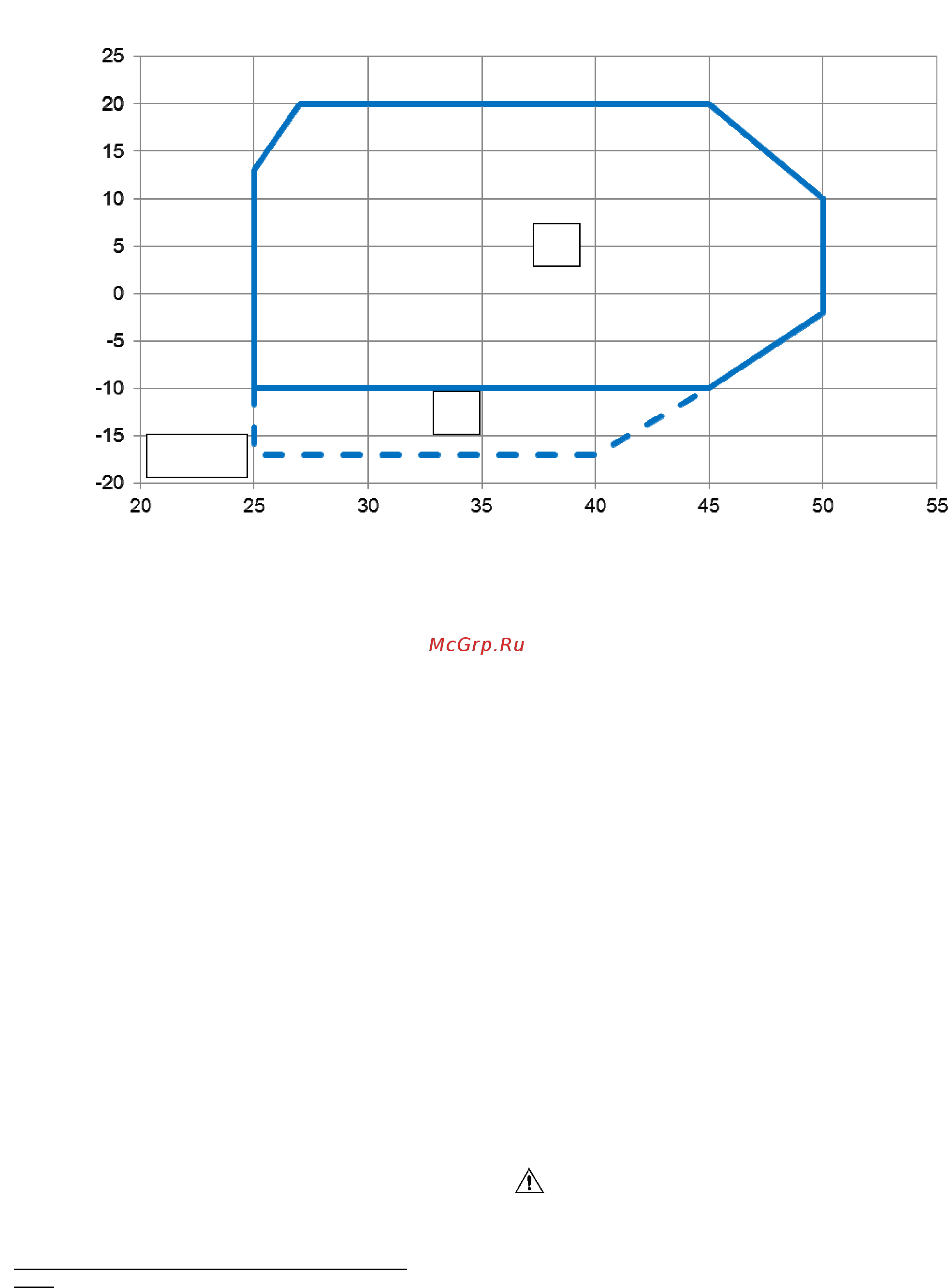

Powłoka ogrzewania
Temperatura Wody na Wyjściu (°C)
Temperatura Otoczenia (°C)
