D-EIMHP00604-14EU - 195/208
11.
При добавяне на гликол към водопроводната система като
защита от замръзване, обърнете внимание, налягането на
засмукване да бъде по-ниско, характеристиките на уреда
са по-лоши и спадовете в налягането са по-големи. Всички
системи за защита на уреда, като тази от замръзване, и
защита от ниско налягане, трябва отново да бъдат
настроени.
12.
Преди изолиране на водните тръби, проверете за течове
.

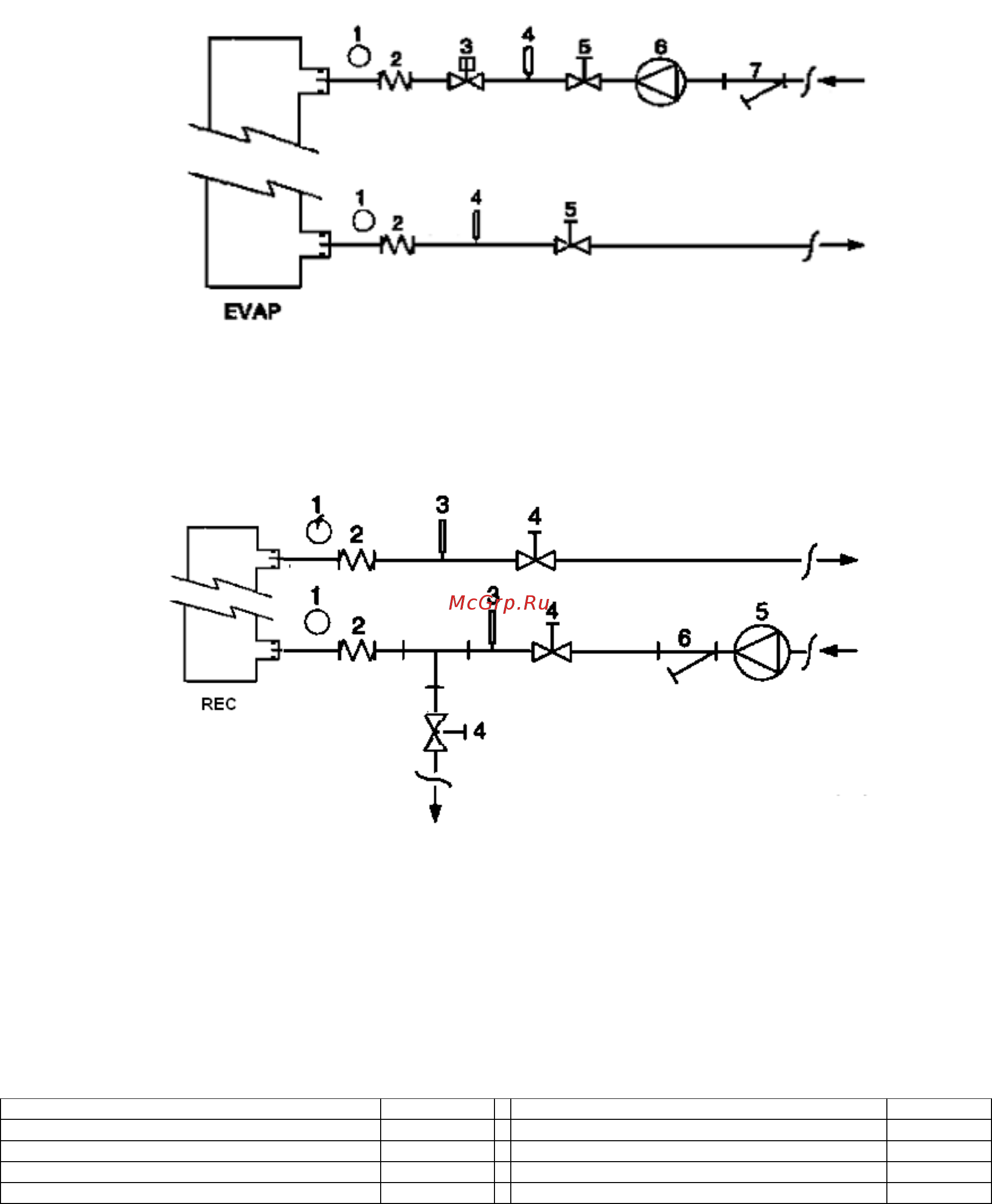

Схема 5 - Свързване на тръбите за вода към изолатора
1. Манометър
2. Гъвкава връзка
3. Дебитомер
4. Температурна сонда
5. Изолиращ клапан
6. Помпа
7. Филтър
Схема 6 - Свързване на тръбите за вода за топлообменниците за топлинна енергия
1. Манометър
2. Гъвкава връзка
3. Температурна сонда
4. Изолиращ клапан
5. Помпа
6. Филтър
Обработка на водата
Преди задействане на уреда, почистете водният кръг.
Замърсявания, варовик, наслагвания от корозия или друг
материал, могат да се натрупат отвътре на топлообменника и
да намалят капацитетът му за топлинен обмен. Може да се
увеличи и спада в налягането, което намалява потока на
водата. Подходящата обработка на водата, може да намали
опасността от корозия, ерозия, образуване на въглерод и
други. Най-подходящият начин за обработка на водата, трябва
да бъде оперделен на място, в зависимост от вида на
системата и от характеристиките на водата.
Производителя не носи отговорност за възможни щети или
лоша работа на уреда, вследствие на неизвършена или
неправилна обработка на водата
.
Таблица 1 - Допустими граници за качеството на водата
pH (25°C)
6,8
÷
8,0
Обща твърдост (mg CaCO
3
/ l)
<
200
Електрическа проводимост
µ
S/cm (25°C)
<
800
Желязо (mg Fe / l)
<
1,0
Хлоридни йони (mg Cl
-
/ l)
<
200
Сулфидни йони (mg S
2
-
/ l) Няма
Сулфатни йони (mg SO
2
4
-
/ l)
<
200
Амониеви йони (mg NH
4
+
/ l)
<
1,0
Алкалност (mg CaCO
3
/ l)
<
100
Силициев диоксид (mg SiO
2
/ l)
<
50
