D-EIMHP00604-14EU - 182/208

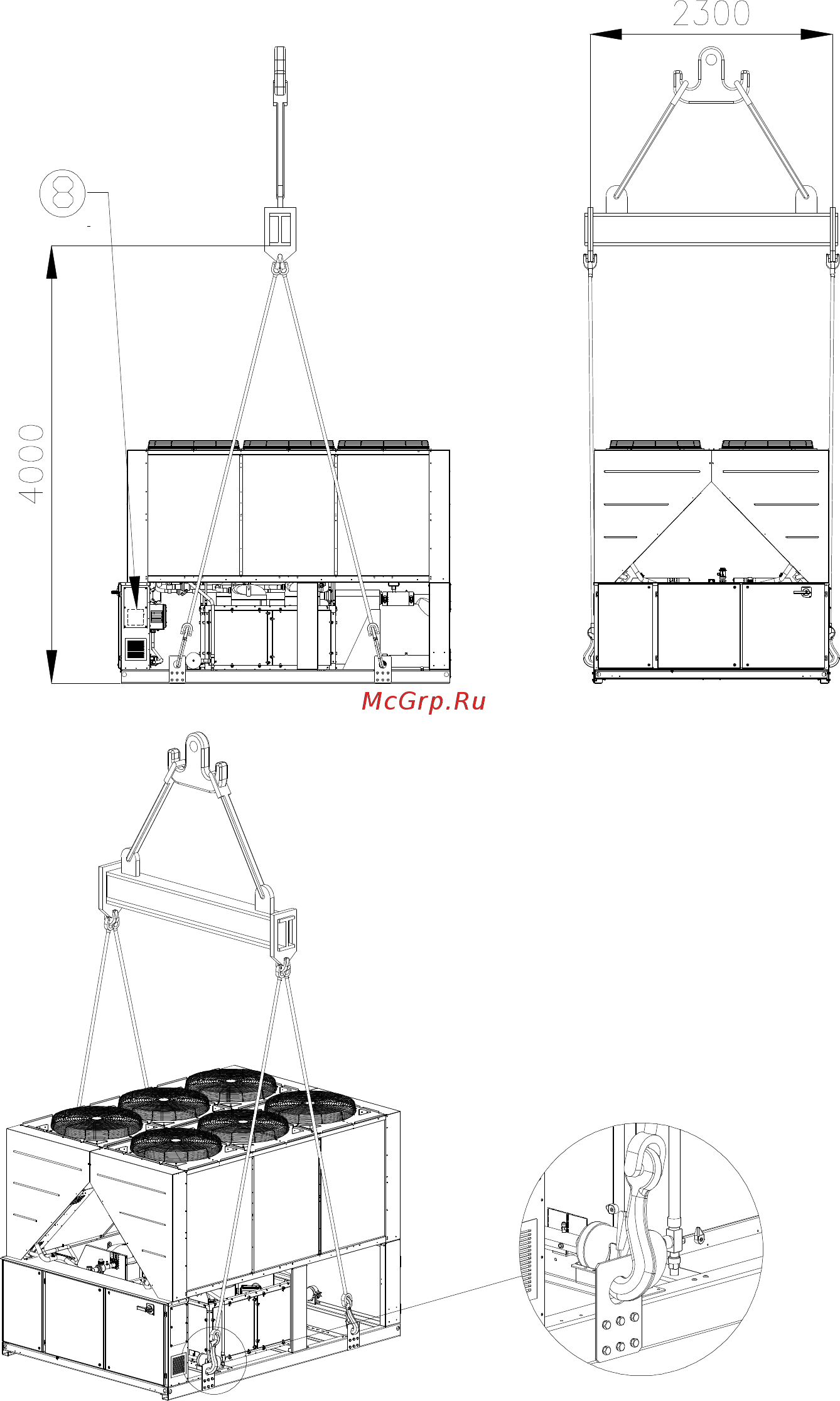

EWYQ310F ~ EWYQ630F
(Tento nákres znázorňuje len verziu so 6 ventilátormi.
Pre verzie s 8-10-12 ventilátormi je postup zdvíhania rovnaký)
NB : Postupujte podľa pokynov pre zdvíhanie, ktoré sú opísané na štítku pripevnenom k elektrickému panelu
zariadenia.
8 : POKYNY NA ZDVÍHANIE
