D-EIMHP00604-14EU - 135/208
jednostki, zaleca się przeprowadzenie regularnych testów i
odpowiedniego chemicznego uzdatniania wody.
11. Jeżeli glikol zostanie dodany do systemu hydraulicznego,
jako ochrona przez zamarzaniem należy uważać, aby
ciśnienie zasysania było niższe, ponieważ osiągi jednostki
będą niższe i spadki ciśnienia większe. Wszystkie systemy
zabezpieczające jednostkę, takie jak zapobiegające
zamarzaniu oraz przed niskim ciśnieniem muszą być
ponownie wyregulowane.
12. Przed odizolowaniem rur wodnych sprawdzić, czy nie
istnieją wycieki.

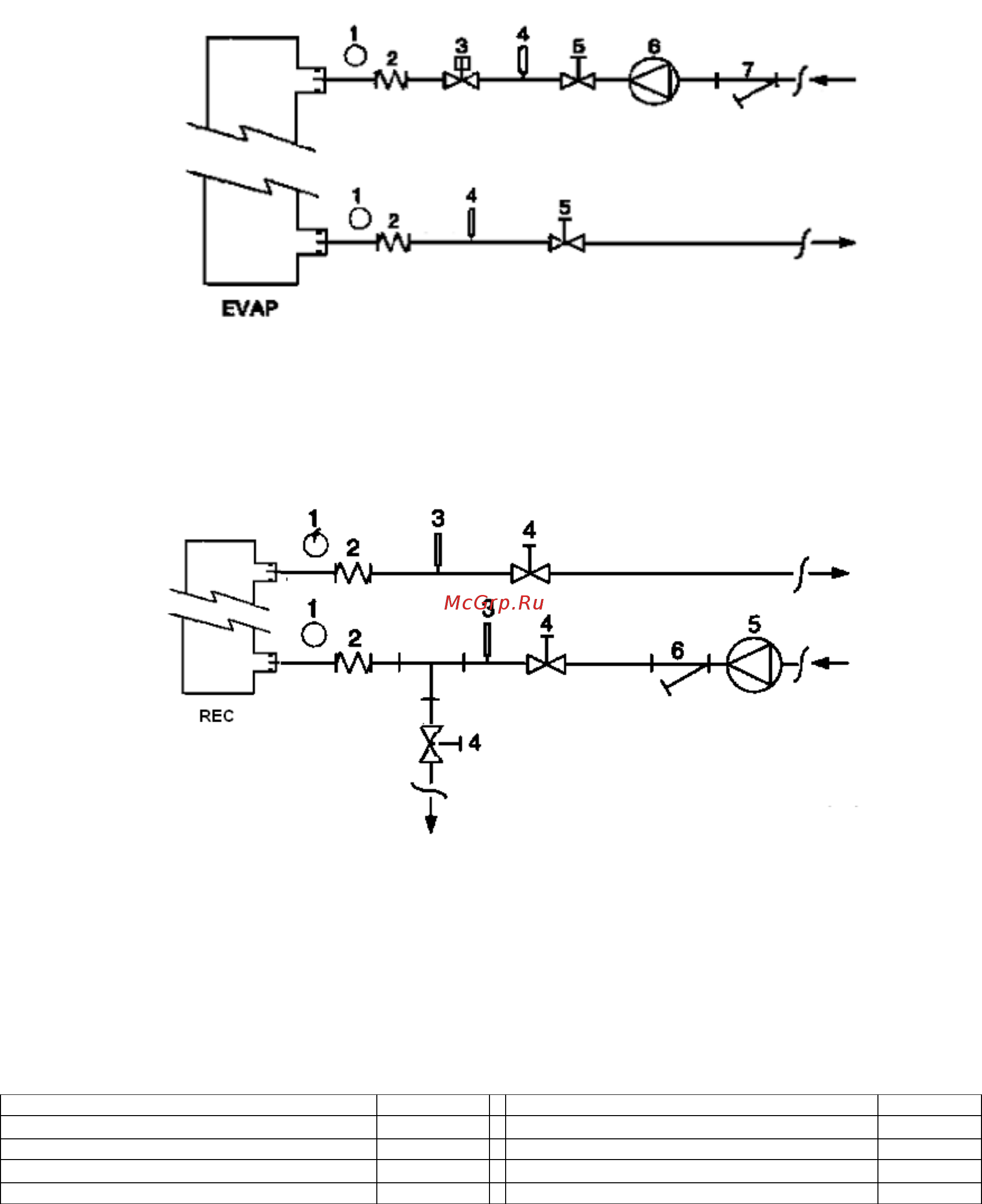

Rysunek 5 - Podłączenie rur wodnych do parownika
1. Manometr
2. Giętki łącznik
3. Przepływomierz
4. Sonda temperatury
5. Zawór oddzielający
6. Pompa
7. Filtr
Figure 6 - Water piping connection for heat recovery exchangers
1. Manometr
2. Giętki łącznik
3. Sonda temperatury
4. Zawór oddzielający
5. Pompa
6. Filtr
Uzdatnianie wody
Przed uruchomieniem jednostki, wyczyścić obwód wody. Brud,
kamień, odłamki korozji i inny materiał mogą gromadzić się
wewnątrz wymiennika ciepła redukując jego zdolność wymiany
termicznej. Może się również zwiększyć spadek ciśnienia,
redukując natężenie przepływu wody. Odpowiednie
uzdatnianie wody może zredukować ryzyko korozji, erozji,
osadzanie się kamienia itd. Rodzaj uzdatniania jest określany
na miejscu, na podstawie rodzaju systemu i właściwości wody.
Producent nie ponosi odpowiedzialności za ewentualne
szkody i nieprawidłowe funkcjonowanie sprzętu spowodowane
brakiem lub nieprawidłowym uzdatnianiem wody.
Tabela 1 – Dozwolone limity jakości wody
pH (25°C)
6,8
÷
8,0
Twardość (mg CaCO
3
/ l)
<
200
Przewodność elektryczna
µ
S/cm (25°C)
<
800
Żelazo (mg Fe / l)
<
1,0
Jon chlorkowy (mg Cl
-
/ l)
<
200
Jon siarczkowy (mg S
2
-
/ l) Brak
Jon siarczanowy (mg SO
2
4
-
/ l)
<
200
Jon amonowy (mg NH
4
+
/ l)
<
1,0
Alkaiczność (mg CaCO
3
/ l)
<
100
Dwutlenek krzemu (mg SiO
2
/ l)
<
50
