D-EIMHP00604-14EU - 175/208
mică, prestaţiile unităţii vor fi inferioare iar căderile de presiune mai
mari. Toate sistemele de protecţie ale unităţii, precum antigelul şi
protecţiile împotriva joasei presiuni vor trebui reglate din nou.
12. Înainte de a izola tuburile de apă controlaţi să nu existe pierderi.

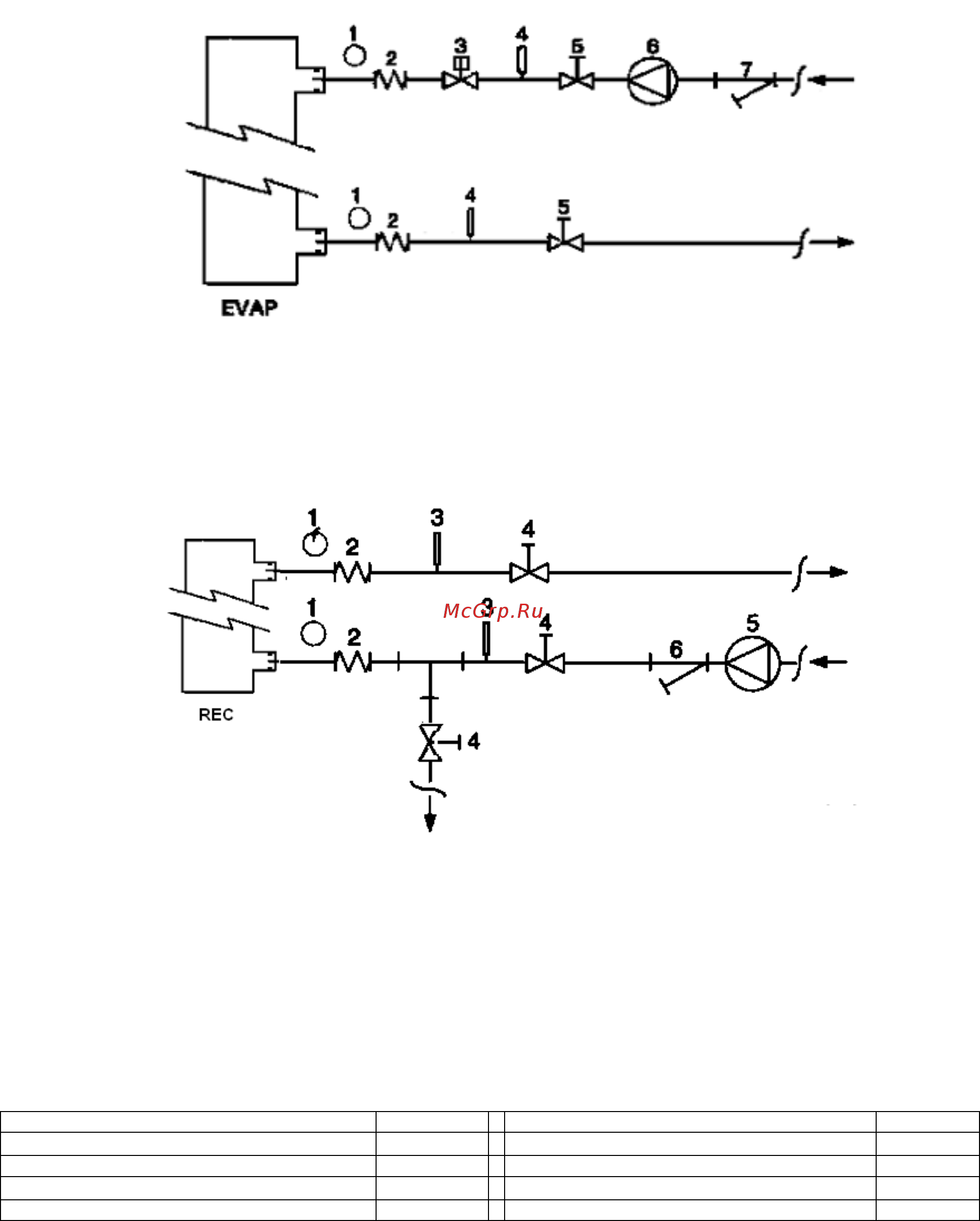

Figure 5 - Conectarea tuburilor de apă la vaporizator
1. Manometru
2. Conector flexibil
3. Indicator de debit
4. Sondă de temperatură
5. Valvă de izolare
6. Pompă
7. Filtru
Figure 6 - Conectarea tuburilor de apă pentru schimbătoarele de recuperare a căldurii
1. Manometru
2. Conector flexibil
3. Sondă de temperatură
4. Valvă de izolare
5. Pompă
6. Filtru
Tratarea apei
Înainte de a pune în funcţiune unitatea, curăţaţi circuitul de
apă. Murdăria, calcarul, resturile datorate corodării şi alte
materiale care se pot acumula în interiorul schimbătorului de
căldură reducând capacitatea de schimb termic a acestuia.
Poate duce şi la reducerea presiunii, reducând fluxul de apă.
Tratamentul adecvat al apei poate reduce riscul de coroziune,
eroziune şi formare a calcarului etc. Tratamentul adecvat al
apei trebuie stabilit local, în funcţie de tipul sistemului şi
caracteristicilor apei.
Producătorul nu este responsabil de eventuale daune sau
defecte ale aparatului datorate lipsei sau tratamentului
neadecvat al apei.
Tabel 1 - Limite acceptabile ale calităţii apei
pH (25°C)
6,8
÷
8,0
Duritate totală (mg CaCO
3
/ l)
<
200
Conductivitate electrică
µ
S/cm (25°C)
<
800
Fier (mg Fe / l)
<
1,0
Ion clorură (mg Cl
-
/ l)
<
200
Ion sulfură (mg S
2
-
/ l) Niciunul
Ion sulfură (mg SO
2
4
-
/ l)
<
200
Ion amoniu (mg NH
4
+
/ l)
<
1,0
Alcalinitate (mg CaCO
3
/ l)
<
100
Siliciu (mg SiO
2
/ l)
<
50
