D-EIMHP00604-14EU - 108/208
ORIGINAL VEILEDNING PÅ ENGELSK
Denne veiledningen er et viktig støttedokument laget for kvalifisert personell, men kan ikke på noen som helst måte erstatte følgende personell.
Takk for at du valgte vår chiller
LES NØYE GJENNOM DENNE VEILEDNINGEN FØR
ENHETEN INSTALLERES OG ANVENDES.
EN UEGNET INSTALLASJON KAN FØRE TIL ELEKTRISKE
STØT, KORTSLUTNING, LEKKASJE, BRANN ELLER ANDRE
SKADER PÅ UTSTYRET, SAMT PERSONLIGE SKADER.
ENHETEN MÅ INSTALLERES AV EN FAGLÆRT
OPERATØR/TEKNIKER.
ENHETENS OPPSTART MÅ UTFØRES AV EN AUTORISERT
OG OPPLÆRT INGENIØR.
ALLE INNGREP MÅ UTFØRES I OVERENSSTEMMELSE
MED LOKALE LOVER OG REGELVERK.
DET ER STRENGT FORBUDT Å INSTALLERE OG Å SETTE
ENHETEN I DRIFT HVIS IKKE ALLE INSTRUKSJONER SOM
ER OPPFØRT I DENNE VEILEDNINGEN ER KLARE.
TA KONTAKT MED PRODUSENTENS SELGER HVIS DU ER
I TVIL OG HAR BEHOV FOR RÅD OG INFORMASJON.
Beskrivelse
Enheten du har kjøpt er en varmepumpe, en maskin som er laget for å
kjøle ned eller varme opp vann (eller en blanding av vann og glykol)
innenfor de grenser som er beskrevet i veiledningen. Enhetens funksjon
baserer seg på dampkompresjon, kondensasjon og evaporasjon etter
en omvendt carnotprosess. Hoveddelene er som følger:
- Skruekompressor for å øke kjøledampens trykk fra
evaporasjonstrykk til kondensasjonstrykk.
- Evaporator, hvor lavtrykkskjølevæsken fordamper og på denne
måten kjøler ned vannet. I «kjølemodus» og der kjølemediet skal
varme vannet i «varmemodus».
- Kondensator, hvor høytrykksdampen kondenseres og slipper
varmen fjernet fra det nedkjølte vannet ut i atmosfæren, takket
være en luftkjølt varmeveksler. I kjølemodus og varmemodus
fordamper kjølemediet under lavt trykk fra omgivelsesluften.
- Ekspansjonsventil som gjør det mulig å redusere den flytende
kondensens trykk fra kondenstrykk til fordampningstrykk.
Generell informasjon
Alle enheter leveres sammen med koplingsskjema, godkjente
tegninger, navneplate; og DOC (Samsvarserklæring); disse
dokumentene inneholder alle tekniske data for enheten du har
kjøpt og
MÅ BETRAKTES SOM EN INTEGRERENDE OG
VESENTLIG DEL AV DENNE VEILEDNINGEN
Hvis det forekommer ulikheter mellom denne veiledningen og utstyrets
dokumenter, vennligst referer til dokumentene på selve maskinen. Ta
kontakt med produsentens selger hvis du er i tvil.
Denne veiledningen er laget for at installatøren og den kvalifiserte
operatøren skal kunne utføre en riktig installasjon, drift og vedlikehold av
enheten, uten fare for personer, dyr og/eller gjenstander.
Når man mottar enheten
Enheten må inspiseres for å kontrollere om det finnes eventuelle skader
med en gang den ankommer installasjonstedet. Alle bestanddeler som
beskrives i fraktbrevet må inspiseres og kontrolleres.
Hvis enheten skulle bli skadet må man ikke fjerne det ødelagte
materialet, men øyeblikkelig rapportere skaden til transportbyrået og be
dem inspisere enheten.
Send øyeblikkelig en rapport om skaden til produsentens selger.
Eventuelle bilder av skaden vil være nyttige for å finne frem til ansvarlige.
Skaden må ikke repareres før transportbyråets representant har inspisert
enheten.
Før man installerer enheten må man kontrollere at modellen og den
elektriske spenningen tilsvarer dem som er oppført på merkeplaten.
Produsenten kan ikke holdes ansvarlig for eventuelle skader som
oppdages etter at enheten er godtatt.
Belastningskapasitet
Lagring
Miljøvilbetingelsene må være innenfor følgende grenser:
Laveste lufttemperatur : -20°C
Høyeste lufttemperatur : +42°C
Maksimal relativ fuktighet : 95% uten kondens
Lagring på steder med en temperatur på mindre enn laveste grense, kan
forårsake skader på bestanddeler. Lagring ved høyere temperatur en
den maksimale, kan føre til at sikkerhetsventilene åpner seg. Lagring på
steder med en kondensaktig atmosfære kan skade elektroniske
bestanddeler.
Drift
Drift utover nevnte grenser kan skade enheten.
Ta kontakt med produsentens selger hvis du er i tvil.

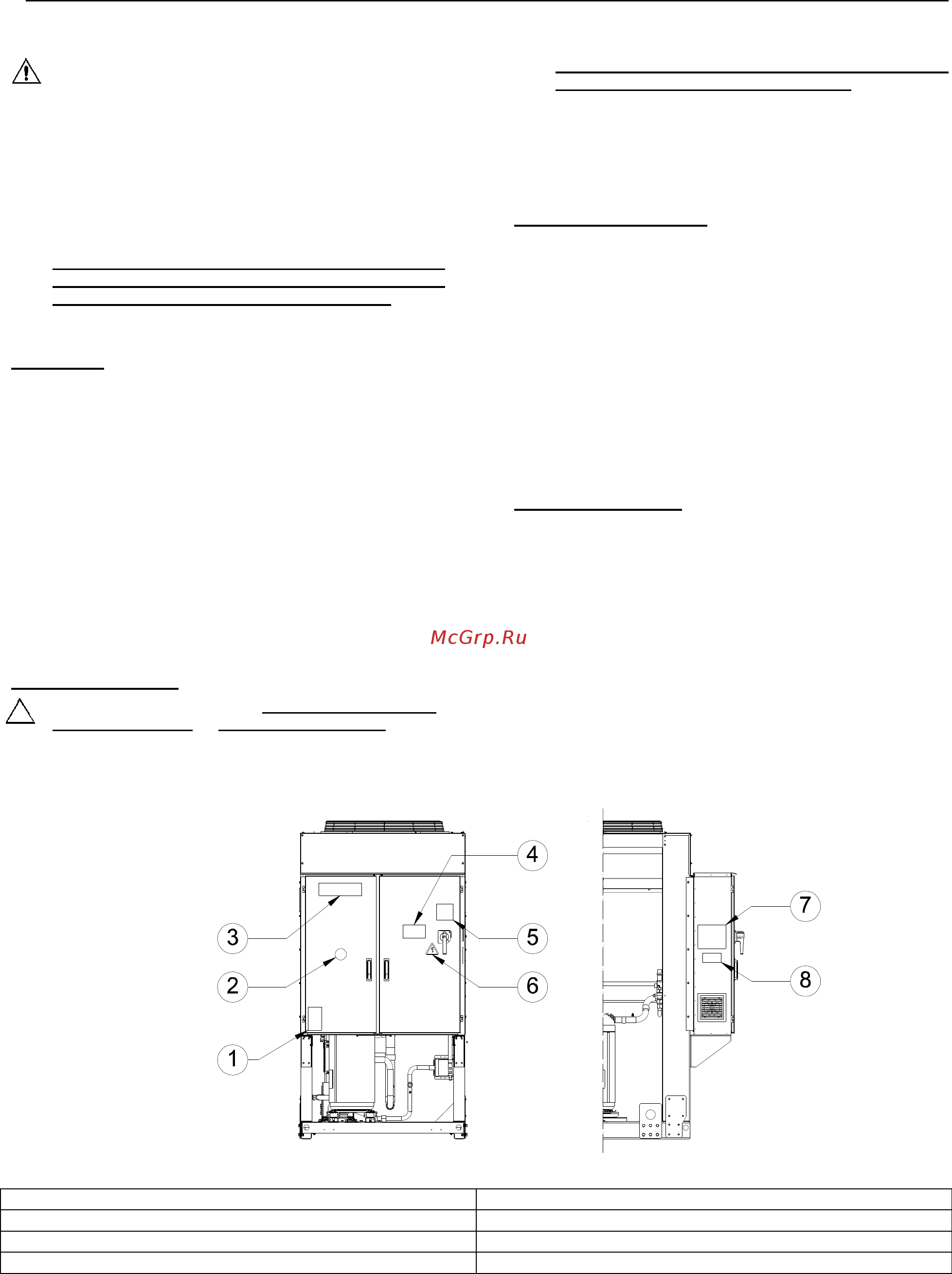

Figur 1 - Beskrivelse av etiketter som er festet på det elektriske panelet
Identifisering av etikett
1
– Symbol for ikke-brennbar gass
5
– Advarsel om stramming av kabler
2
– Type gass
6
– Symbol for elektrisk fare
3
– Produsentens logo
7
– Løfteinstruksjoner
4
– Advarsel om farlig spenning
8
– Data for enhetens navneplate
