![Daikin EWYQ420F-XR [120/208] Lämmityspäällyste](/img/pdf.png)
Daikin EWYQ420F-XR [120/208] Lämmityspäällyste
![Daikin EWYQ420F-XR [120/208] Lämmityspäällyste](/views2/1674672/page120/bg78.png)
D-EIMHP00604-14EU - 120/208
Huomaa
Edellä oleva grafiikka edustaa alan käyttörajoitusten ohjearvoja. Katso Chiller Selection Software (CSS), saadaksesi todelliset
käyttörajoitukset kunkin koon työoloille.
Selitys
Ympäristön lämpötila (°C) = Lauhduttimen tuloilman lämpötila (°C)
Poistoveden lämpötila (°C) = Höyrystimen poistoveden lämpötila (°C)
A = Käyttö glykolilla
B = Puhaltimen nopeussäätö
C = Täysi kuorma
D = Osakuorma
Turvallisuus
Yksikkö on ankkuroitava tukevasti maahan.
Seuraavien ohjeiden noudattaminen on tärkeää:
− Yksikköä saa nostaa käyttämällä yksinomaan keltaisella merkittyjä
kohtia jotka on kiinnitetty yksikön jalustaan.
− Sähköosiin ei saa mennä ellei yksikön pääkatkaisinta ole avattu ja
sähkövirran syöttöä katkaistu.
− Sähköosiin meno on kielletty ellei eristävää lavaa käytetä. Älä
mene sähköosiin jos paikalla on vettä ja/tai kosteutta.
− Jäähdyttimen leikkaavat reunat ja osan pinta voi aiheuttaa
tapaturmia. Vältä suoraa kosketusta ja käytä tarkoituksenmukaisia
suojaimia.
− Kytke sähkövirta pois päältä avaamalla pääkatkaisin ennen mitään
jäähdytyspuhaltimeen ja/tai kompressoreihin suoritettavaa
huoltotoimenpidettä. Tämän ohjeen noudattamatta jättäminen voi
aiheuttaa vakavia henkilövahinkoja.
− Älä koskaan työnnä esineitä vesiputkiin kun yksikkö on liitetty
järjestelmään.
− Mekaaninen suodatin tulee asentaa vesiputkeen, joka on liitetty
lämmönvaihtimen sisäänmenoon.
− Yksikkö varustetaan turvaventtiileillä, jotka on asennettu
jäähdytyspiirin korkea- ja matalapaineen puolille.
Liikkuvien osien suojusten irrottaminen on ehdottomasti kielletty.
Jos yksikkö pysähtyy äkillisesti, noudata Ohjauspaneelin
käyttöohjeessa annettuja ohjeita, joka kuuluvat osana lopulliselle
käyttäjälle luovutettuun dokumentaatioon.
Asennus- ja huoltotoimenpiteiden suorittaminen on suositeltavaa
yhdessä muiden henkilöiden kanssa. Jos tapaturmia tai ongelmia syntyy,
toimi seuraavalla tavalla:
- Pysy rauhallisena
- Paina hälytyspainiketta jos sellainen on asennuspaikalla tai avaa
pääkytkin.
- Siirrä loukkaantunut henkilö lämpimään tilaan, kauas yksiköstä ja
aseta hänet lepoasentoon.
- Ota välittömästi yhteyttä rakennuksessa olevaan ensiavusta
huolehtivaan henkilöstöön tai ensiapuun.
- Odota, kunnes ensiavusta huolehtivat henkilöt saapuvat paikalle
äläkä jätä loukkaantunutta yksin.
- Anna ensiapuhenkilökunnalle kaikki tarvittavat tiedot
Vältä chillerin asentamista alueille, jotka voivat olla vaarallisia
huoltotoimenpiteiden aikana, kuten lava ilman kaiteita tai
ohjauskiskoja tai alueet, jotka eivät tyydytä chillerin ympärille
jätettävää tilavaatimusta.
Melu
Yksikkö saa aikaan melua, joka syntyy pääasiallisesti kompressorien ja
puhaltimien kierrosta.
Jokaisen mallin melupäästö on määritelty myyntiasiakirjoissa.

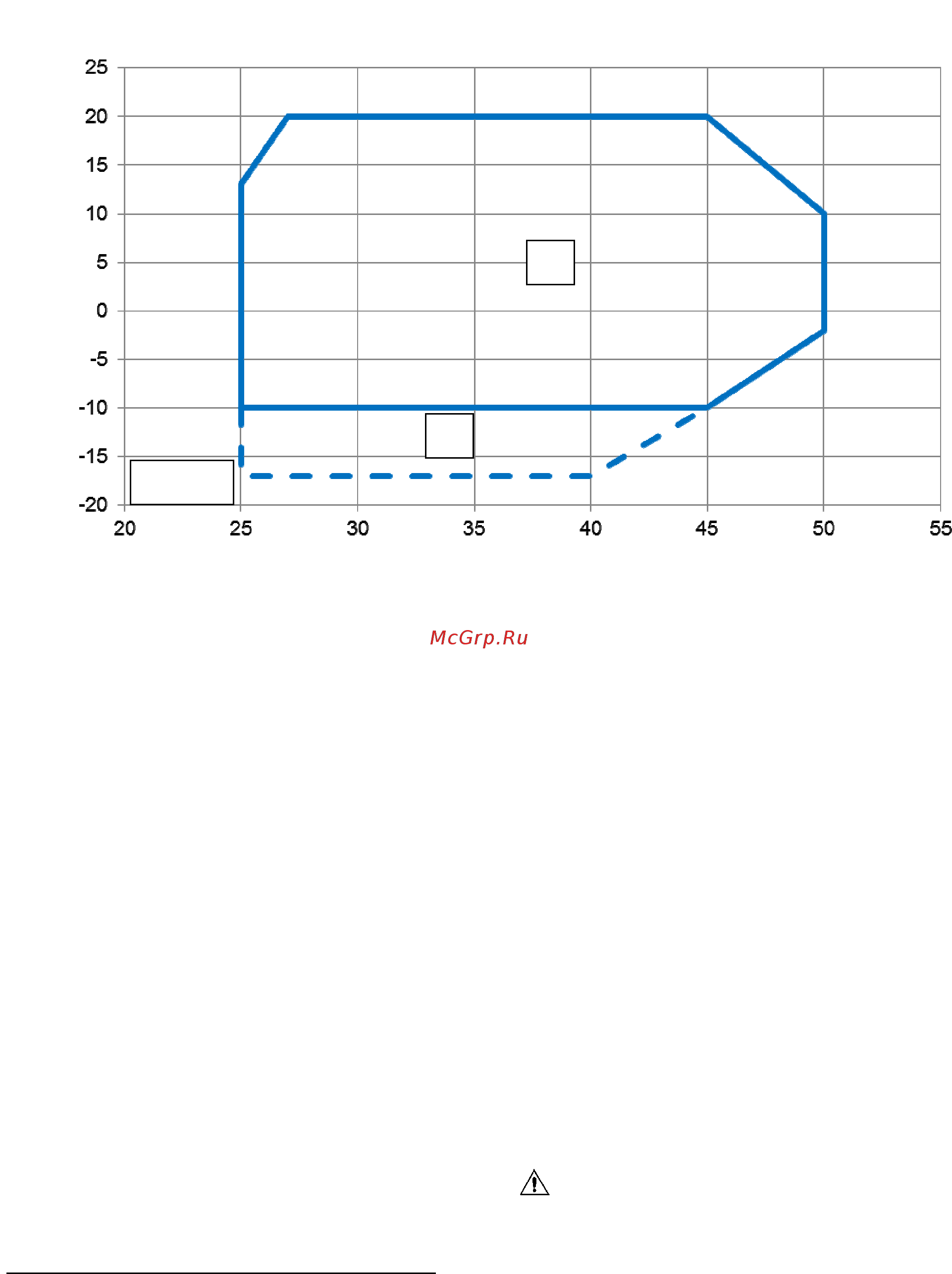

C
D
-17 °C
Lämmityspäällyste
Poistoveden lämpötila (°C)
Ympäristön lämpötila (°C)
