Daikin EWYQ420F-XR [140/208] Rozsah topení
![Daikin EWYQ340F-XS [140/208] Rozsah topení](/views2/1674672/page140/bg8c.png)
D-EIMHP00604-14EU - 140/208
Pozn.
Výše uvedené grafy poskytují všeobecné informace o rozsahu provozních limitů. Skutečné limitní provozní podmínky pro každou
velikost najdete v softwaru pro volbu chladicího zařízení (CSS).
Legenda
Teplota prostředí (°C) = Teplota vzduchu vstupujícího do kondenzátoru (°C)
Teplota vody na výstupu (°C) = Teplota vody vycházející z výparníku (°C)
A = Provoz s glykolem
B = Regulace otáček ventilátorů
C = Plné zatížení
D = Částečné zatížen
Bezpečnost
Zařízení musí být pevně uchycené k podlaze.
Je důležité dodržovat následující pokyny:
− Zařízení se může zvedat pouze v příslušných bodech, vyznačených
žlutě, které se nacházejí na jeho podstavci.
− Přístup k elektrickým komponentům je zakázán, pokud předtím nebyl
hlavní vypínač zařízení otevřen a elektrické napájení deaktivováno.
− Přístup k elektrickým komponentům je zakázán bez použití izolační
plošiny. Nepřistupujte k elektrickým komponentům, pokud se v
blízkosti vyskytuje voda/nebo vlhkost.
− Ostré okraje a povrch části kondenzátoru můžou způsobit poranění.
Vyhýbejte se přímému kontaktu a používejte vhodné osobní
ochranné prostředky.
− Před jakýmkoli zásahem na chladících ventilátorech a/nebo
kompresorech odpojte elektrické napájení otevřením hlavního
vypínače. Nedodržování tohoto pravidla může způsobit vážná
poranění.
− Nevkládejte pevné předměty do vodních trubek, zatímco je zařízení
zapojeno k systému.
− Mechanický filtr musí být nainstalován na vodní trubce, která je
zapojena ke vstupu tepelného výměníku.
− Zařízení je vybaveno bezpečnostními ventily, které jsou
namontovány po stranách nízkého a vysokého tlaku chladícího
obvodu.
Je přísně zakázáno odstranit všechny ochranné kryty pohyblivých
částí.
V případě nečekaného zastavení zařízení postupujte podle pokynů
uvedených v Kontrolní panel - příručka pokynů, který je součástí
dokumentace, odevzdané konečnému uživateli.
Doporučuje se provádět úkony instalace a údržby spolu s jinými osobami.
V případě nahodilých zranění anebo problémů se chovejte následujícím
způsobem:
- Zachovejte klid
- Stiskněte tlačítko alarmu, nachází-li se v místě instalace nebo vypněte
hlavní vypínač.
- Přemístěte raněnou osobu na teplé místo, daleko od zařízení a uložte
ji do polohy klidu
- Okamžitě uvědomte personál odpovědný za bezpečnost v budově
anebo pohotovostní záchrannou službu.
- Počkejte na příchod pohotovostní služby a nenechávejte raněného
samotného
- Poskytněte všechny potřebné informace operátorům pohotovostní
služby
Vyhýbejte se instalaci chilleru v prostředí, které může být
nebezpečné během údržbářských úkonů, jako například plošiny
bez ochranných zídek nebo zábradlí anebo zóny, které
neodpovídají požadavkům pro okolní prostředí chilleru.
Hluk
Zařízení produkuje hluk zejména v důsledku otáčení kompresorů a
ventilátorů.
C
D
-17 °C

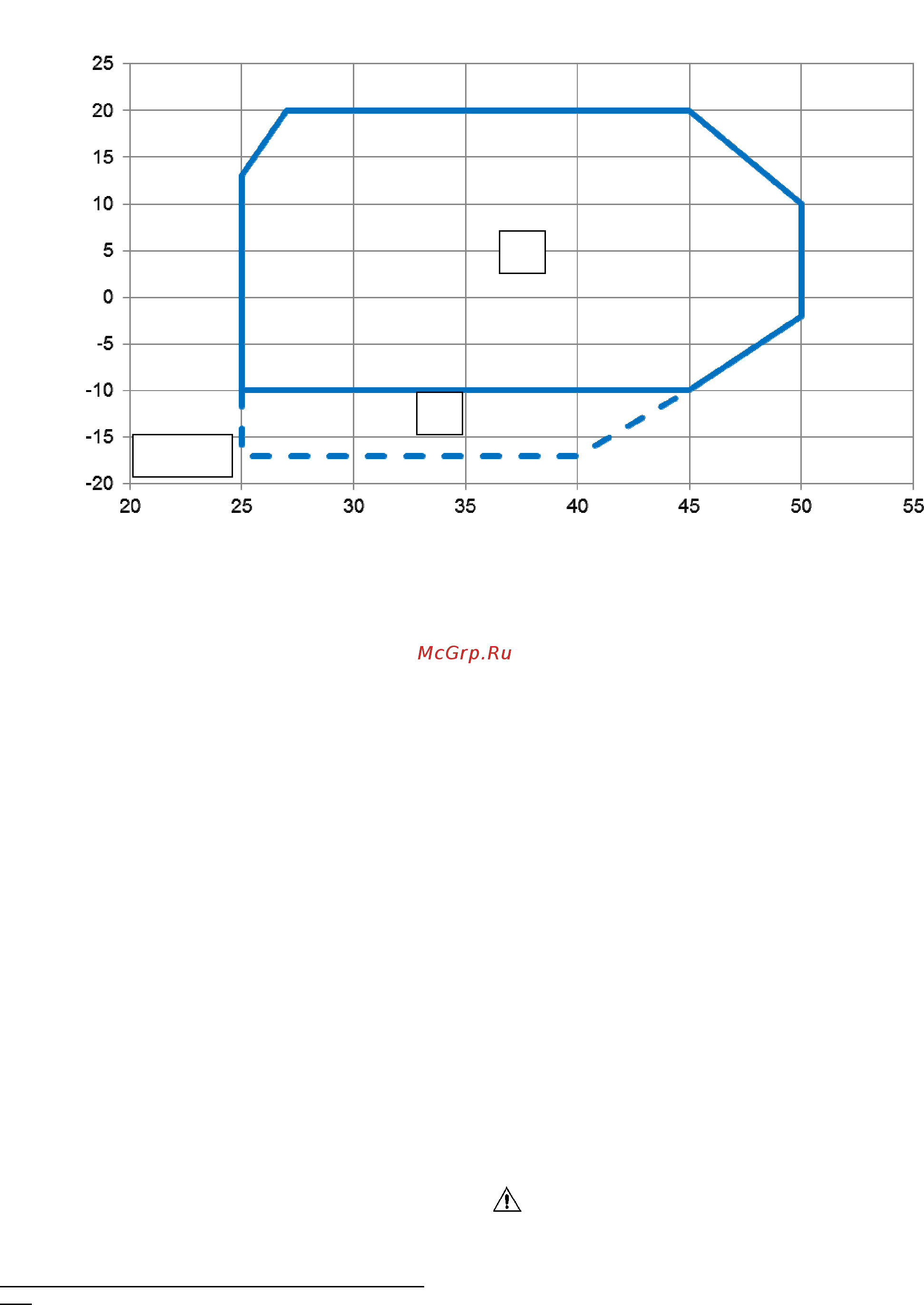

Rozsah topení
Teplota vody na výstupu (°C)
Teplota prostředí (°C)
