D-EIMHP00604-14EU - 181/208
Hluk
Zariadenie produkuje hluk najmä v dôsledku otáčania kompresorov a
ventilátorov.
Hladina hluku pre každý model je uvedená v priloženej dokumentácii.
Pokiaľ je zariadenie správne nainštalované a používané, a pravidelne
ho podrobujete údržbe; hladina hluku si nevyžaduje namontovanie
špecifického ochranného prístroja, ktorý by fungoval nepretržite v
blízkosti zariadenia.
V prípade inštalácie so špecifickými zvukovými požiadavkami je
potrebné nainštalovať dodatočný prístroj pre zníženie hluku.
Premiestňovanie a zdvíhanie
Vyhýbajte sa nárazom a/alebo otrasom zariadenia počas
nakladania/vykladania z prepravného prostriedku a počas
premiestňovania. Tlačte alebo ťahajte zariadenie iba za rám
podstavca. Umiestnite zariadenie do vnútra prepravného prostriedku
tak, aby sa nehýbalo a nespôsobilo škody. Dbajte na to, aby žiadna
časť zariadenia nespadla počas prepravy a nakladania/vykladania.
Všetky zariadenia sú vybavené bodmi pre zdvíhanie, označenými
žltou farbou. Iba tieto body sa môžu používať pre zdvíhanie zariadenia,
ako je to znázornené na obrázku.
Zdvíhacie laná a posuvné tyče musia byť dostatočne pevné,
aby zariadenie bezpečne udržali. Skontrolujte hmotnosť
zariadenia na jeho identifikačnom štítku.
Zariadenie sa musí zdvíhať s maximálnou opatrnosťou a pozornosťou,
podľa pokynov pre zdvíhanie, uvedených na štítku. Zdvíhajte
zariadenie pomaly a udržujte ho perfektne vyrovnané. Postupujte
podľa pokynov pre zdvíhanie, ktoré sú opísané na štítku
pripevnenom k elektrickému panelu zariadenia.

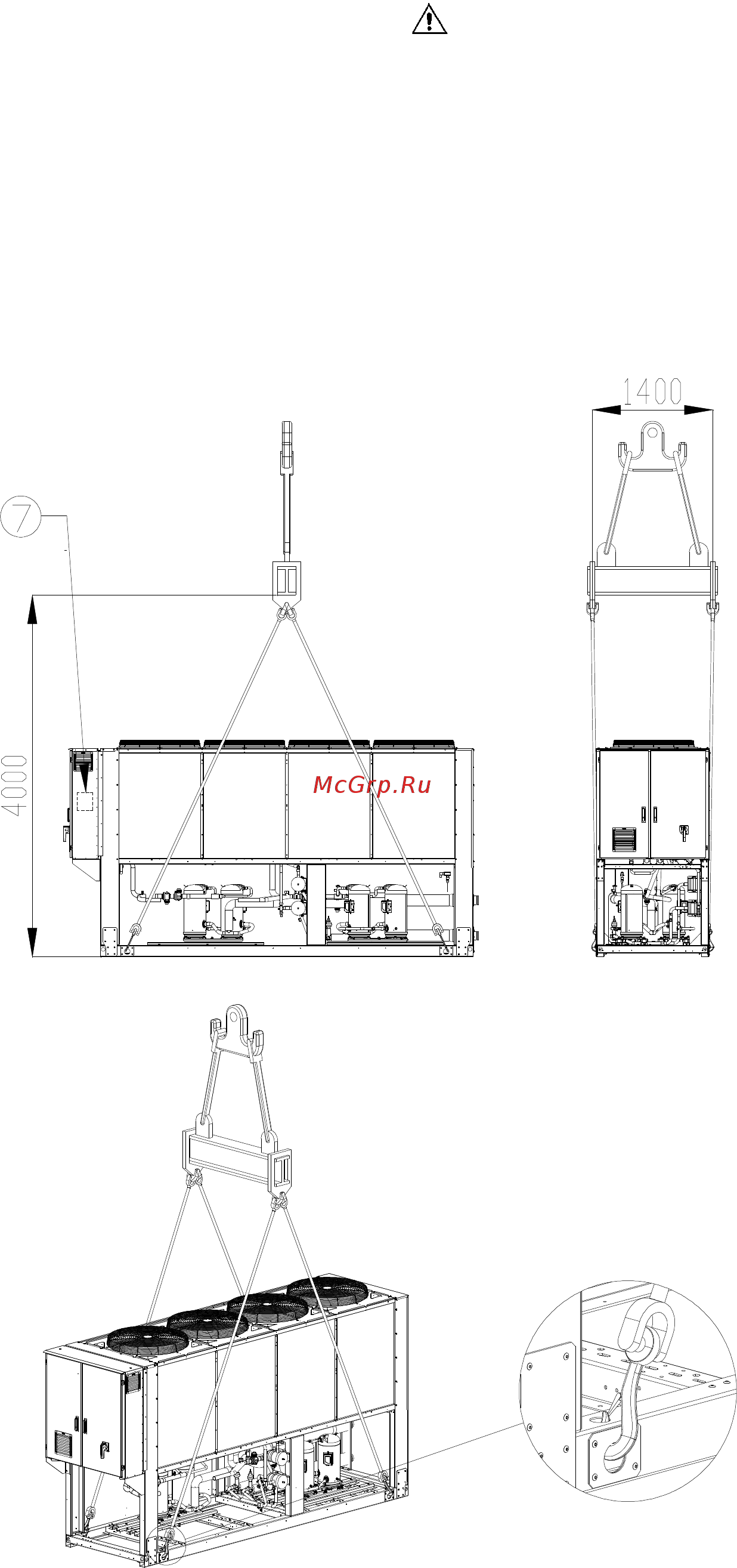

Obrázok 3 - Zdvíhanie zariadenia
EWYQ160F ~ EWYQ230F
7 : POKYNY NA ZDVIHANIE
