D-EIMHP00604-14EU - 144/208

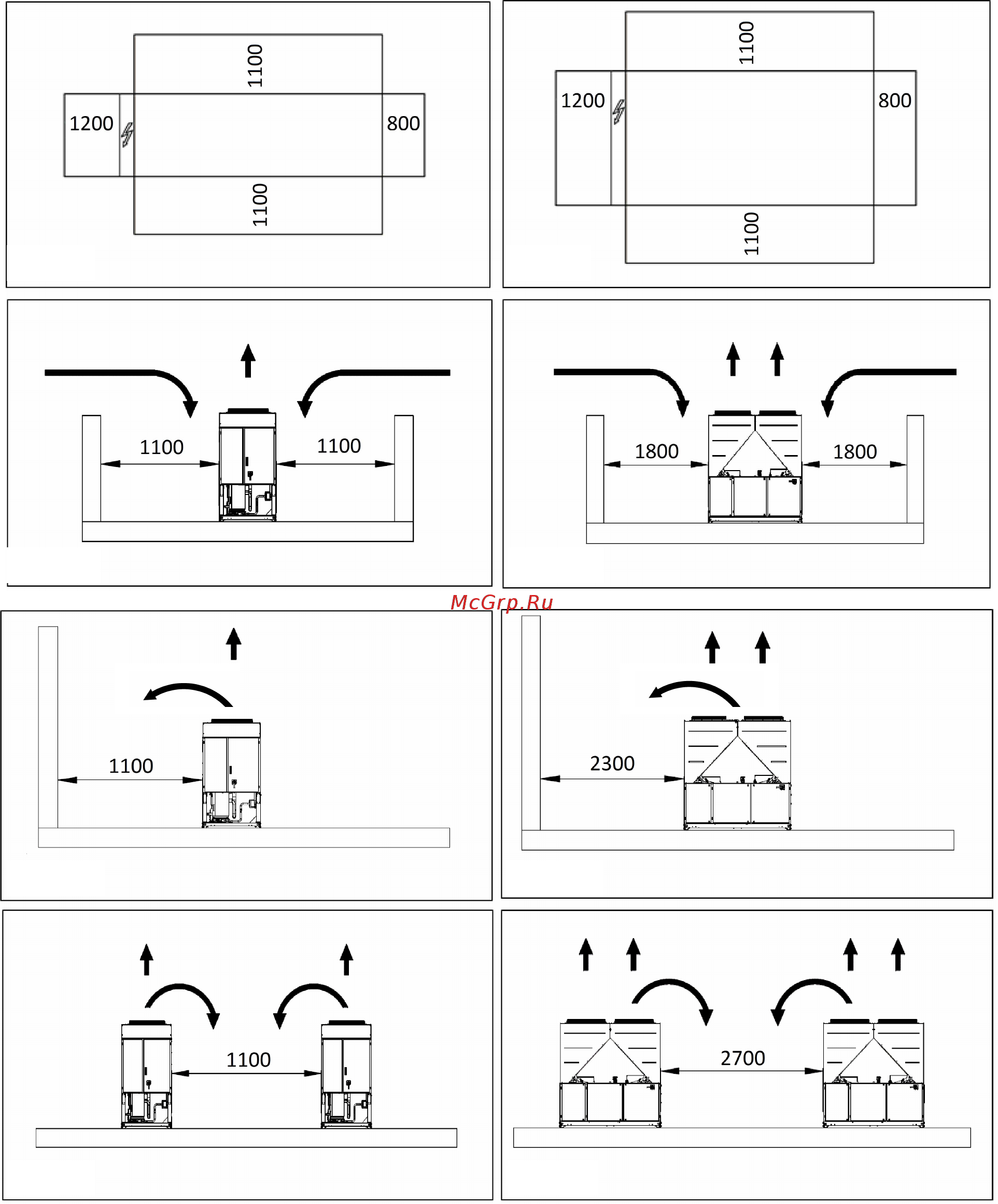

Obrázek 4 - Požadavky minimálního prostoru
7. Filtr nebo zařízení, které může odstranit částice z kapaliny. Použití
filtru prodlužuje životnost evaporátoru a čerpadla a napomáhá
hydraulickému systému udržovat se v lepších podmínkách.
8. Evaporátor je vybaven elektrickým odporem s termostatem, který
zabezpečuje ochranu proti zamrznutí vody při minimální teplotě
prostředí –25°C. Všechny ostatní vodní trubky/externí hydraulická
zařízení systému musí mít zateplení proti mrazu.
9. Zařízení pro rekuperaci tepla se musí v zimním období vyprázdnit,
pokud se do hydraulického obvodu nepřidá směs etylenglykolu v
příslušném procentuálním poměru.
10. V případě výměny zařízení se musí celý hydraulický systém
vyprázdnit a vyčistit předtím, než budou namontována nová
zařízení. Před uvedením nového zařízení do provozu se doporučuje
vykonat odpovídající testy a chemické úpravy vody.
Obr. 4C
Obr. 4B Obr. 4A
Obr. 4F Obr. 4E
Obr. 4G Obr. 4H
Obr. 4D
