D-EIMHP00604-14EU - 111/208
Støy
Enhetens støy kommer hovedsakelig fra kompressorenes og
viftenes rotasjon.
Støynivå tilsvarende hver modell er oppført i salgsdokumentet.
Hvis enheten installeres, drives og vedlikeholdes på riktig
måte, gjør ikke støynivået det nødvendig å anvende spesielle
vern for å jobbe kontinuerlig i nærheten av denne uten fare.
I tilfelle installasjoner med spesielle støykrav, kan det være
nødvendig å installere en lyddemper.
Bevegelse og løfting
Unngå støt og/eller risting under lasting/lossing fra
transportmiddel og håndtering. Ikke skubb eller dra i enheten
fra andre steder enn grunnrammen. Sørg for å feste enheten
når den befinner seg inne i transportmiddelet slik at den ikke
beveger på seg og blir skadet. Pass på at ingen av enhetens
deler faller av under transport eller lasting/lossing.
Alle enheter er utstyrt med løftepunkt merket med gult. Det er
kun tillatt å anvende disse punktene når enheten skal løftes,
som vist i figur.
Både løfterep og avstandsstykker må være solide nok til
å tåle enheten på en sikker måte. Kontroller enhetens
vekt på navneplaten.
Man må være svært forsiktig og oppmerksom når enheten
løftes og følge instruksjonene som er oppført på etiketten; løft
enheten sakte opp og hold den perfekt horisontalt. Følg
riggingsinstruksen som beskrevet på etiketten på det elektriske
panelet på enheten.

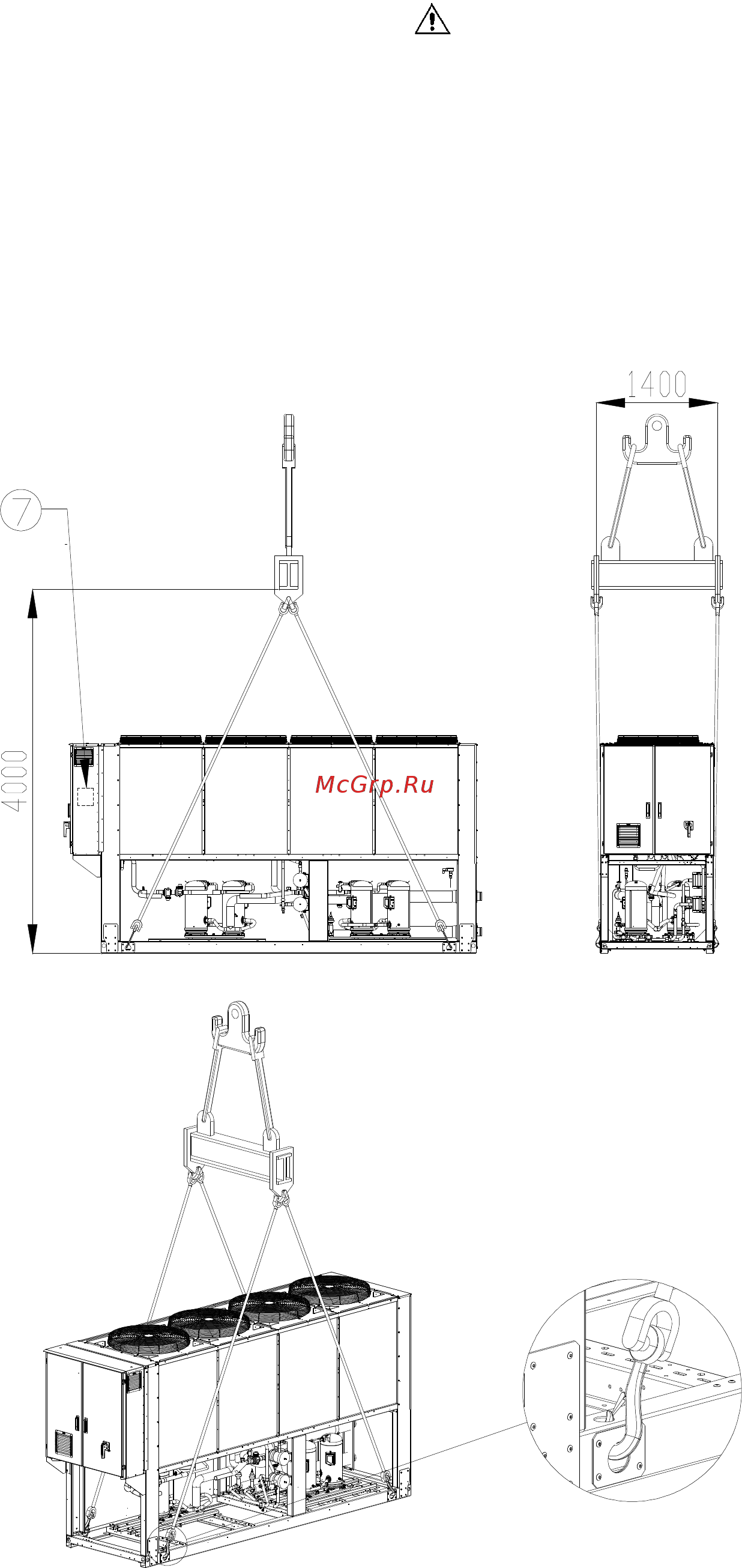

Figur 3 - Hvordan løfte enheten
EWYQ160F ~ EWYQ230F
7 : RIGGINGSINSTRUKS
