Daikin EWYQ420F-XR [25/208] Abbildung 5 anschluss der wasserleitungen am verdampfer
![Daikin EWYQ400F-XL [25/208] Abbildung 5 anschluss der wasserleitungen am verdampfer](/views2/1674672/page25/bg19.png)
D-EIMHP00604-14EU - 25/208
das Wasser regelmäßigen Tests und geeigneten chemischen
Behandlungen unterzogen werden.
11.
Sollte das Glykol der Anlage als Frostschutzmittel zugesetzt
werden, ist darauf zu achten, dass der Ansaugdruck niedriger sein
muss, die Leistungen der Anlage werden geringer und die
Druckabfälle stärker sein. Alle Maßnahmen zum Schutz der
Einheit, wie der Frostschutz und der Schutz vor zu geringem Druck
müssen erneut eingestellt werden.
12.
Vor dem Absperren der Wasserleitungen sind diese auf Leckagen
zu prüfen
.

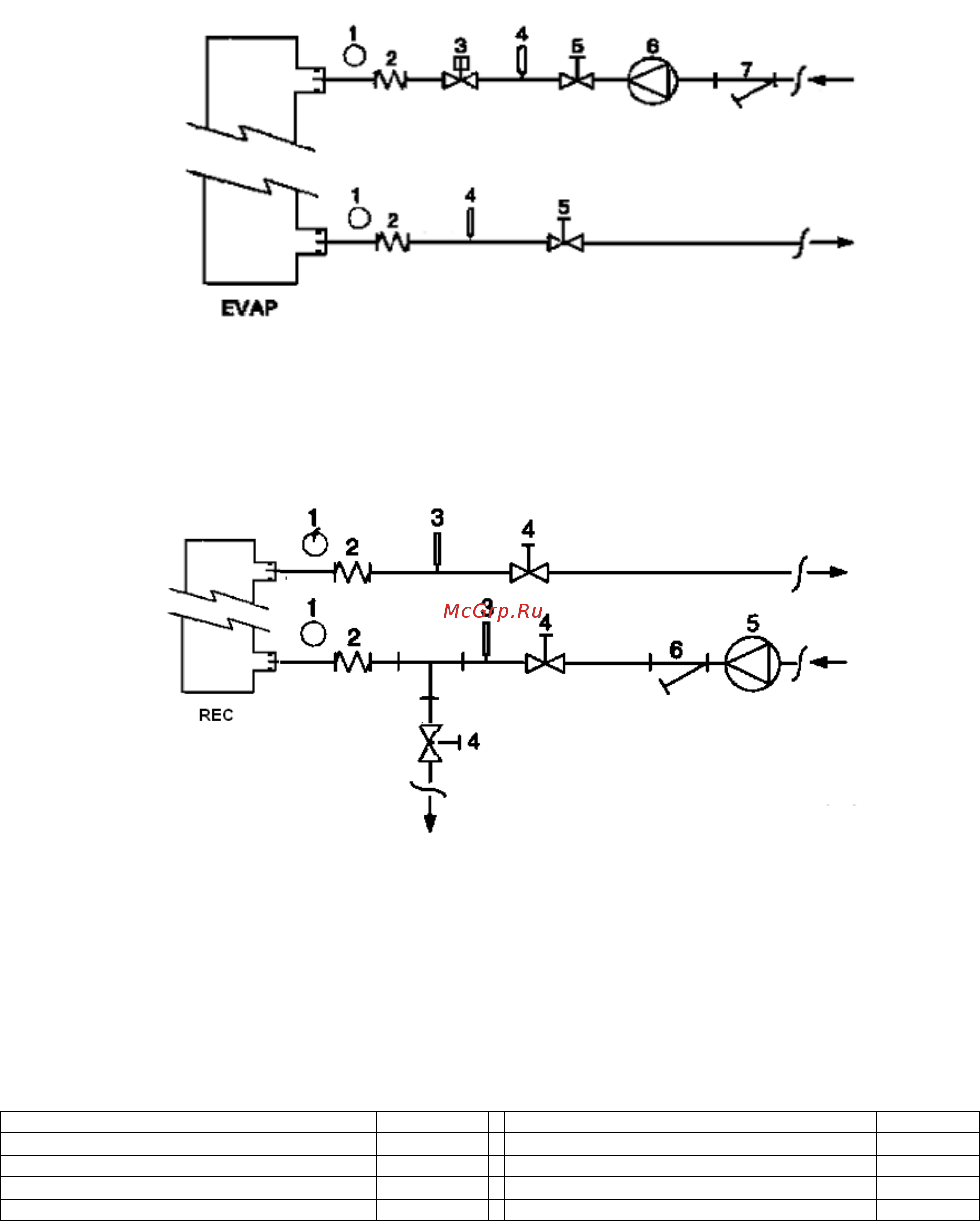

Abbildung 5 - Anschluss der Wasserleitungen am Verdampfer
1. Manometer
2. Elastisches Verbindungsstück
3. Durchflusswächter
4. Temperaturfühler
5. Absperrventil
6. Pumpe
7. Filter
Abbildung 6 - Anschluss der Wasserleitungen an die Rückgewinnungswärmetauscher
1. Manometer
2. Elastisches Verbindungsstück
3. Temperaturfühler
4. Absperrventil
5. Pumpe
6. Filter
Wasserbehandlung
Vor Inbetriebnahme der Einheit den Wasserkreislauf reinigen.
Schmutz, Kalk, Rostsplitter oder anderes Material können sich
im Wärmetauscher ablagern und dadurch dessen
Wärmeaustauschvermögen reduzieren. Es kann auch der
Druckabfall zunehmen und den Wasserdurchfluss reduzieren.
Eine geeignete Wasserbehandlung kann somit die Gefahr von
Korrosion, Erosion, Kalkbildung usw. reduzieren. Welche die
geeignetste Wasserbehandlung ist, muss vor Ort je nach Art
der Anlage und den Eigenschaften des Wassers festgelegt
werden.
Der Hersteller haftet nicht für Schäden oder Betriebsstörungen
des Geräts infolge unterlassener oder ungeeigneter
Wasserbehandlung.
Tabelle 1 - Grenzwerte für akzeptable Wasserqualität
pH (25°C)
6,8
÷
8,0
Gesamthärte (mg CaCO
3
/ l)
<
200
Elektrische Leitfähigkeit
µ
S/cm (25°C)
<
800
Eisen (mg Fe / l)
<
1,0
Chloridionen (mg Cl
-
/ l)
<
200
Sulfidionen (mg S
2
-
/ l) Keine
Sulfationen (mg SO
2
4
-
/ l)
<
200
Ammoniumionen (mg NH
4
+
/ l)
<
1,0
Alkalinität (mg CaCO
3
/ l)
<
100
Kieselerde (mg SiO
2
/ l)
<
50
