D-EIMHP00604-14EU - 201/208
Hrup
Enota povzroča hrup zlasti zaradi vrtenja kompresorjev in
ventilatorjev.
Raven hrupa za vsak posamezni model je navedena v prodajni
dokumentaciji.
Ob pravilni namestitvi, uporabi in vzdrževanju enote je raven
hrupa slednje taka, da pri stalnem delu v njeni bližini ni
potrebna nobena posebna varovalna oprema.
V primeru namestitve s posebnimi zvočnimi lastnostmi bi lahko bilo
potrebno namestiti dodatne mehanizme za blaženje hrupa.
Premikanje in dvigovanje
Izogibajte se udarcem in/ali tresenju enote med
natovarjanjem/raztovarjanjem s prevoznega sredstva in
premikanjem. Enoto potiskajte in vlecite izključno za nosilno ogrodje.
Enoto pritrdite na prevozno sredstvo, tako da se ne bi mogla
premakniti in pri tem povzročiti škodo. Poskrbite, da med prevozom
ter natovarjanjem/raztovarjanjem noben del enote ne bi mogel pasti.
Vse enote so opremljene z dvižnimi točkami, ki so označene z
rumeno barvo. Za dvigovanje enote lahko uporabite samo točke, ki
so prikazane na sliki.
Dvižne vrvi in razmični drogovi morajo biti dovolj odporni, da
lahko varno podpirajo enoto. Preverite težo enote na
identifikacijski ploščici, ki je pritrjena na njej.
Enoto dvigujte kolikor mogoče previdno in skrbno, pri tem pa sledite
navodilom glede dvigovanja, ki so namevena na nalepki. Enoto
dvignite zelo počasi, pri tem pa naj bo povsem ravna. Sledite
navodilom za montažo na nalepki, pritrjeni na električno ploščo
enote.

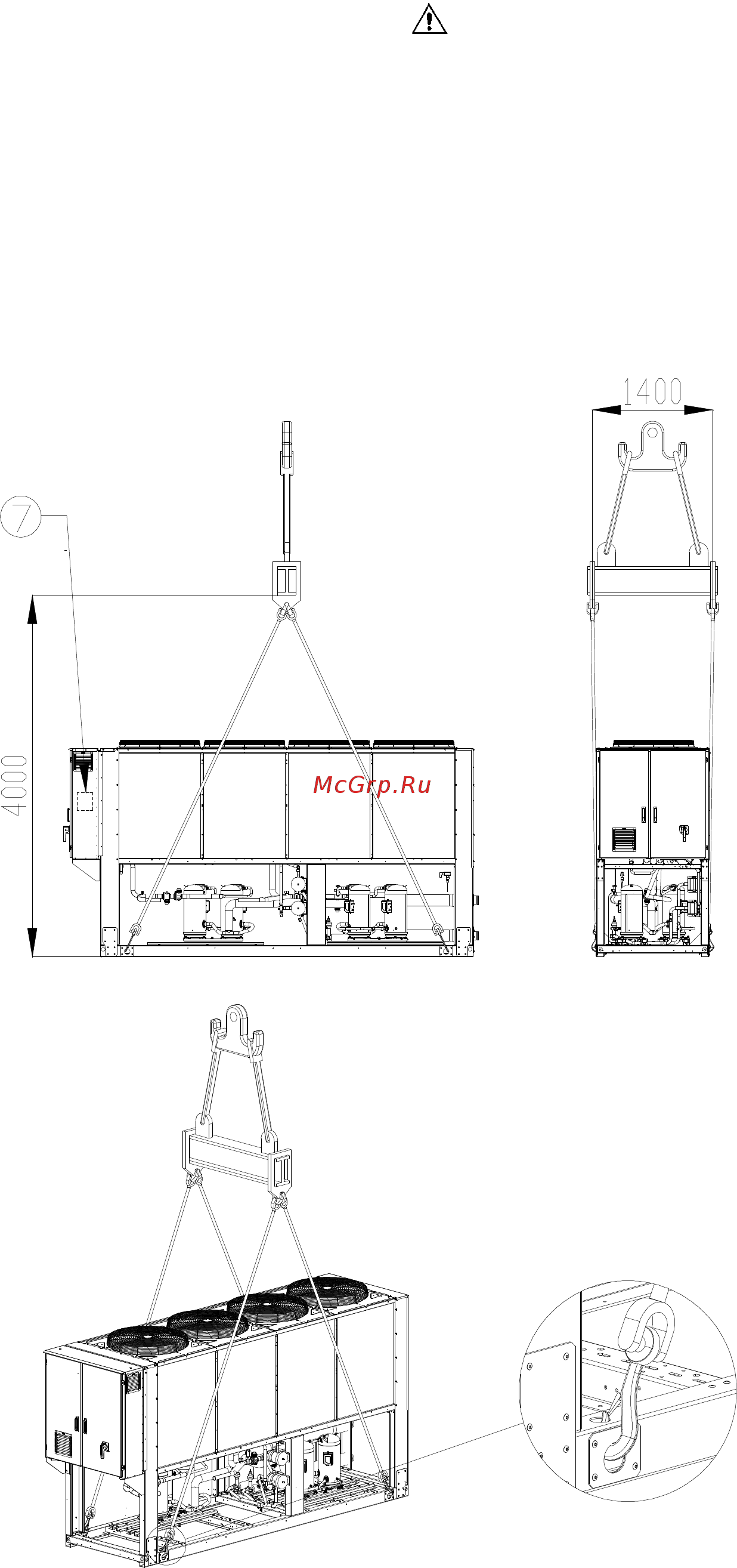

Slika 3 - Dvigovanje enote
EWYQ160F ~ EWYQ230F
7 : NAVODILA ZA MONTAŽO
