Daikin EWYQ420F-XR [90/208] Оболочка подогрева
![Daikin EWYQ420F-XR [90/208] Оболочка подогрева](/views2/1674672/page90/bg5a.png)
D-EIMHP00604-14EU - 90208
Температура воды на вы ходе (°C)
Примечание
На вышеуказанных графиках представлены рекомендации по эксплуатационным ограничениям серии. В отношении реальных эксплуатационных ограничений в рабочих
условиях см. Программное обеспечение по выбору чиллеров (CSS).
Условные обозначения
Температура окружающей среды (°C) = температура воздуха на входе конденсатора (°C)
Температура воды на выходе (°C) = температура воды на выходе испарителя (°C)
A = работа с гликолем
B = регулировка скорости вентилятора
C = полная нагрузка
D = частичная нагрузка
Техника безопасности
Агрегат должен быть надежно зафиксирован на полу.
Нижеперечисленные инструкции подлежат неукоснительному выполнению
:
−
Подъем агрегата может быть осуществлен только с использованием
предусмотренных для этой цели такелажных точек на основании агрегата,
отмеченных желтым цветом
.
−
При проведении работ с электрическими компонентами предварительно
обесточить агрегат, разомкнув рубильник
.
−
Запрещается проводить работы с электрическими компонентами без
изоляционных подставок. Не допускается проводить работы с
электрическими компонентами при наличии мокрых или влажных
поверхностей
.
−
Во избежание травмы не следует прикасаться к острым краям и поверхности
конденсатора, а также необходимо использовать надлежащие защитные
средства.
−
Перед проведением работ по техническому обслуживанию вентиляторов
конденсатора и(или) компрессоров необходимо полностью обесточить
агрегат, разомкнув рубильник. Невыполнение данного требования может
стать причиной серьезной травмы
.
−
При подсоединении агрегата к гидравлической системе необходимо
предотвратить попадание посторонних предметов в линию воды
.
−
На линии воды перед входом в теплообменник рекомендуется установить
механический фильтр
.
−
Агрегат оснащается предохранительными клапанами, устанавливаемыми в
контуре хладагента на сторонах высокого и низкого давления
.
Категорически запрещается снять защитные ограждения подвижных
органов
.
В случае внезапной остановки агрегата следуйте указаниям
Руководства по
эксплуатации панели управления
входящего в состав документации, которая
поставляется вместе с агрегатом
.
Убедительно рекомендуется проводить работы по установке и техническому
обслуживанию в присутствии других людей. При несчастном случае рекомендуется
выполнять следующие действия
:
-
Сохранять спокойствие
-
нажмите кнопку аварийной сигнализации (при ее наличии на месте установки)
или разомкните главный выключатель
.
-
Перенести пострадавшего в теплое место подальше от агрегата
-
Немедленно связаться с персоналом неотложной помощи завода или
вызвать скорую помощь
-
Дождаться прибытия специалистов скорой помощи рядом с пострадавшим.
-
Предоставить им всю необходимую информацию.
Не следует устанавливать чиллер в местах, которые могут быть
потенциально опасны для проведения техобслуживания, например, на
платформах без перил или на площадках с недостаточным свободным
пространством вокруг чиллера
.
Шум
Агрегат является источником шума, генерируемого, главным образом, работой
компрессоров и вентиляторов.
Уровень шума, генерируемого отдельными моделями, указан в технической
документации.
При правильном выполнении установки, эксплуатации и технического
обслуживания, шум, производимый агрегатом не требует применения специальных
защитных средств при продолжительной работе рядом с ним.
При наличии специальных требований к уровню шума может возникнуть
необходимость установки дополнительных звукоизолирующих устройств
.
C
D
-17 °C

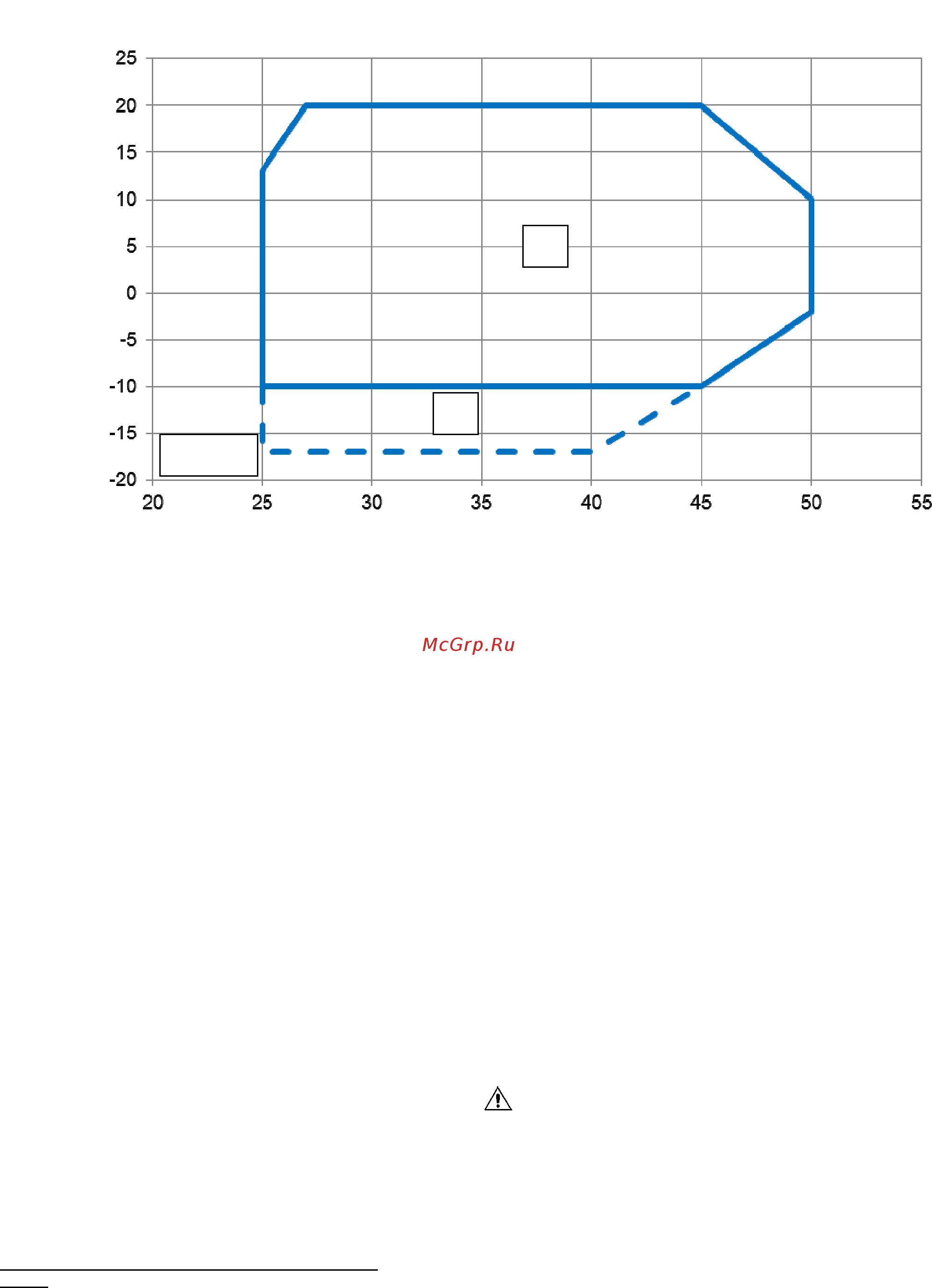

Оболочка подогрева
Температура окружающей среды
(°C)
