Daikin EWYQ420F-XR [74/208] Εικόνα 4 απαιτήσεις χώρου ελάχιστες
![Daikin EWYQ340F-XS [74/208] Εικόνα 4 απαιτήσεις χώρου ελάχιστες](/views2/1674672/page74/bg4a.png)
D-EIMHP00604-14EU - 74/208

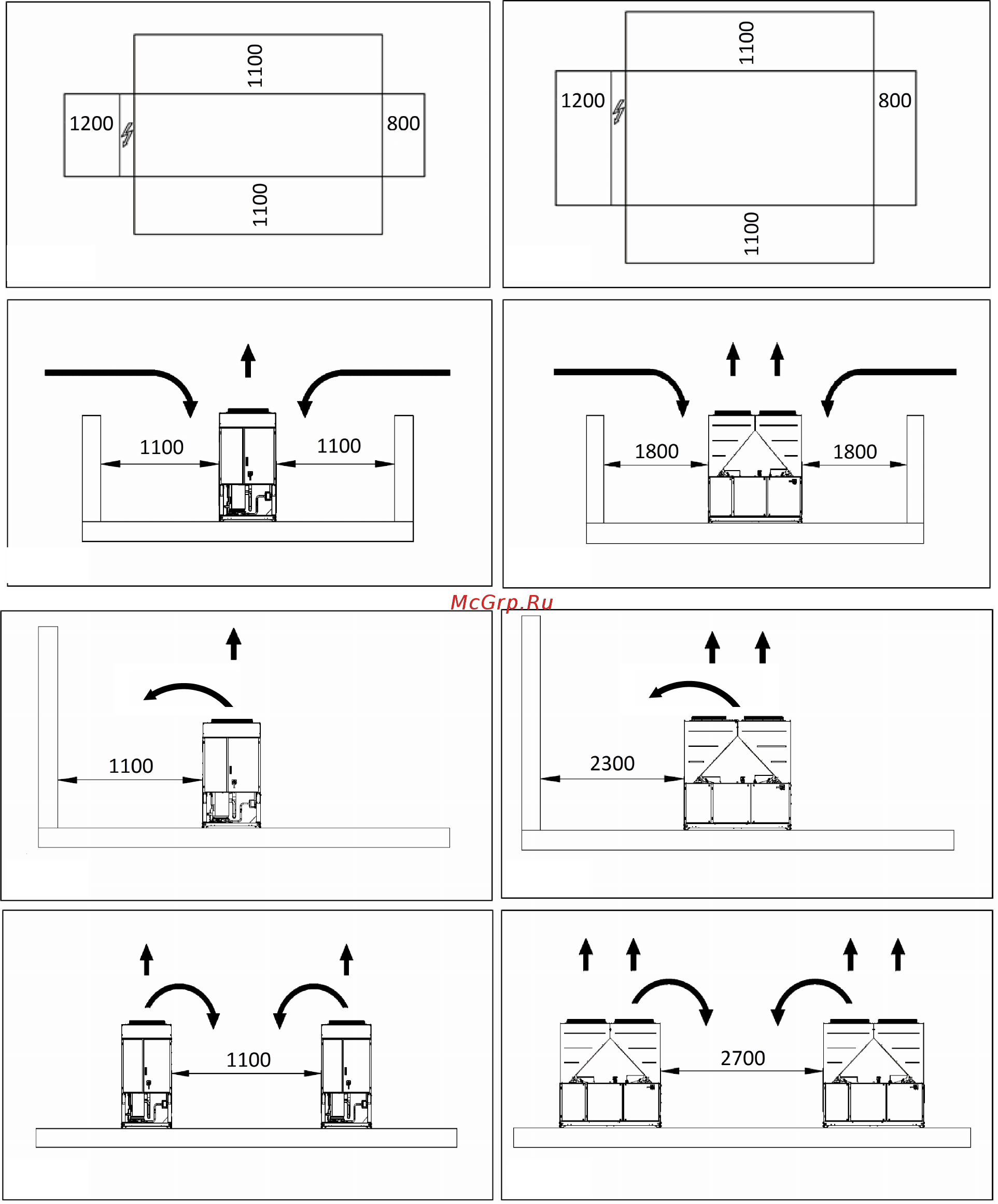

Εικόνα 4 - Απαιτήσεις χώρου ελάχιστες
7. Ένα φίλτρο ή µια συσκευή που µπορεί να αφαιρέσει τα σωµατίδια
από το υγρό. Η χρήση ενός φίλτρου επεκτείνει τη διάρκεια ζωής
του εξατµιστή και της αντλίας βοηθώντας το υδραυλικό σύστηµα
να διατηρηθεί µε τον καλύτερο δυνατό τρόπο.
8.
Ο εξατµιστής έχει µια ηλεκτρική αντοχή µε ένα θερµοστάτη που εγγυάται την
προστασία ενάντια στο πάγωµα του αέρα σε µια θερµοκρασία
περιβάλλοντος τουλάχιστον των –25°C. Όλοι οι άλλοι σωλήνες του
νερού/υδραυλικές συσκευές εκτός της µονάδας πρέπει κατά συνέπεια να
προστατεύονται από τον πάγο.
9. Η συσκευή ανάκτησης θερµότητας πρέπει να αδειάζεται από το
νερό κατά τη χειµωνιάτικη περίοδο, εκτός και αν προστίθεται στο
υδραυλικό κύκλωµα ένα κατάλληλο ποσοστό µίγµατος
αιθυλενογλυκόλης.
10. Σε περίπτωση αντικατάστασης της µονάδας, όλο το υδραυλικό
σύστηµα πρέπει να αδειάζεται και να καθαρίζεται πριν την
εγκατάσταση της νέας µονάδας. Πριν θέσετε σε κίνηση τη νέα
µονάδα, σας συνιστούµε να ακολουθείτε τακτικές δοκιµές και
ειδικές χηµικές επεξεργασίες του νερού.
11. Αν η γλυκόλη προστίθεται στο υδραυλικό σύστηµα ως
αντιψυκτικό, προσέξτε έτσι ώστε η πίεση αναρρόφησης να είναι
πιο χαµηλή, η απόδοση της µονάδας πράγµατι θα είναι µειωµένη
Εικ. 4C
Εικ. 4B Εικ. 4A
Εικ. 4F Εικ. 4E
Εικ. 4G Εικ. 4H
Εικ. 4D
