D-EIMHP00604-14EU - 68/208
Ο∆ΗΓΙΕΣ ΧΡΗΣΗΣ ΣΤΑ ΑΓΓΛΙΚΑ
Αυτό το εγχειρίδιο αποτελεί ένα σηµαντικό έγγραφο για το εξειδικευµένο προσωπικό υποστήριξης, ωστόσο δεν µπορεί σε καµιά περίπτωση να αντικαταστήσει το ίδιο το
προσωπικό
.
Σας ευχαριστούµε για την αγορά αυτού του chiller
∆ΙΑΒΑΣΤΕ ΠΡΟΣΕΚΤΙΚΑ ΤΟ ΠΑΡΟΝ ΕΓΧΕΙΡΙ∆ΙΟ ΠΡΙΝ
ΕΓΚΑΤΑΣΤΗΣΕΤΕ ΚΑΙ ΠΡΙΝ ΘΕΣΕΤΕ ΣΕ ΛΕΙΤΟΥΡΓΙΑ ΤΗ ΜΟΝΑ∆Α’
.
ΜΙΑ ΕΣΦΑΛΜΕΝΗ ΕΓΚΑΤΑΣΤΑΣΗ ΜΠΟΡΕΙ ΝΑ ΠΡΟΚΑΛΕΣΕΙ
ΗΛΕΚΤΡΙΚΕΣ ∆ΟΝΗΣΕΙΣ, ΒΡΑΧΥΚΥΚΛΩΜΑ, ∆ΙΑΡΡΟΕΣ, ΦΩΤΙΑ Η
ΑΛΛΕΣ ΖΗΜΙΕΣ ΣΤΗ ΣΥΣΚΕΥΗ Η ΤΡΑΥΜΑΤΙΣΜΟΥΣ.
Η ΕΓΚΑΤΑΣΤΑΣΗ ΤΗΣ ΜΟΝΑ∆ΑΣ ΠΡΕΠΕΙ ΝΑ ΠΡΑΓΜΑΤΟΠΟΙΕΙΤΑΙ
ΑΠΟ ΕΝΑΝ ΕΠΑΓΓΕΛΜΑΤΙΑ ΧΕΙΡΙΣΤΗ/ΤΕΧΝΙΚΟ.
Η ΧΡΗΣΗ ΤΗΣ ΜΟΝΑ∆ΑΣ ΠΡΕΠΕΙ ΝΑ ΑΚΟΛΟΥΘΕΙΤΑΙ ΑΠΟ
ΕΞΟΥΣΙΟ∆ΟΤΗΜΕΝΟΥΣ ΚΑΙ ΚΑΤΑΡΤΙΣΜΕΝΟΥΣ ΕΠΑΓΓΕΛΜΑΤΙΕΣ.
ΟΛΕΣ ΟΙ ΕΡΓΑΣΙΕΣ ΘΑ ΠΡΕΠΕΙ ΝΑ ΠΡΑΓΜΑΤΟΠΟΙΟΥΝΤΑΙ ΣΥΜΦΩΝΑ
ΜΕ ΤΟΥΣ ΤΟΠΙΚΟΥΣ ΝΟΜΟΥΣ ΚΑΙ ΚΑΝΟΝΙΣΜΟΥΣ
.
Η ΕΓΚΑΤΑΣΤΑΣΗ ΚΑΙ Η ΧΡΗΣΗ ΤΗΣ ΜΟΝΑ∆ΑΣ ΑΠΑΓΟΡΕΥΟΝΤΑΙ
ΚΑΤΗΓΟΡΗΜΑΤΙΚΑ ΑΝ ΟΙ Ο∆ΗΓΙΕΣ ΤΟΥ ΠΑΡΟΝΤΟΣ ΕΓΧΕΙΡΙ∆ΙΟΥ
∆ΕΝ ΕΧΟΥΝ ΓΙΝΕΙ ΣΑΦΗΣ
.
ΑΝ ΥΠΑΡΧΕΙ ΑΜΦΙΒΟΛΙΑ, ΓΙΑ ΠΛΗΡΟΦΟΡΙΕΣ ΚΑΙ ΣΥΜΒΟΥΛΕΣ
ΕΠΙΚΟΙΝΩΝΗΣΤΕ ΜΕ ΤΟΝ ΑΝΤΙΠΡΟΣΩΠΟ ΤΟΥ ΚΑΤΑΣΚΕΥΑΣΤΗ
.
Περιγραφή
Η µονάδα που αγοράσατε είναι µια αντλία θερµότητας προορισµένη να ψύχει/θερµαίνει
νερό (ή µίγµα νερού – γλυκόλης) µέσα στα όρια που περιγράφονται στα επόµενα. Η
λειτουργία της µονάδας βασίζεται στην συµπίεση, συµπύκνωση και εξάτµιση ατµών
σύµφωνα µε τον αντίστροφο κύκλο Carnot. Τα βασικά µέρη είναι
:
-
Σπειροειδής συµπιεστής για την αύξηση της πίεσης των ατµών του ψυκτικού
µέσου από την πίεση εξάτµισης στην πίεση συµπύκνωσης
.
- Εξατµιστής, όπου το χαµηλής πίεσης υγρό ψυκτικό µέσο εξατµίζεται και ψύχει το
νερό στη «Λειτουργία ψύξης», και όπου το ψυκτικό µέσο συµπυκνώνεται και
θερµαίνει το νερό στη «Λειτουργία θέρµανσης”.
- Σερπαντίνα, όπου ο ατµός υψηλής πίεσης συµπυκνώνεται απορρίπτοντας στην
ατµόσφαιρα τη θερµότητα που αφαίρεσε από το ψυχθέν νερό µε τη βοήθεια ενός
αερόψυκτου εναλλάκτη θερµότητας σε λειτουργία ψύξης. Σε λειτουργία
θέρµανσης, το ψυκτικό µέσο χαµηλής πίεσης εξατµίζεται παίρνοντας θερµότητα
από το χαµηλής θερµοκρασίας περιβάλλον.
- Βαλβίδα εκτόνωσης που επιτρέπει τη µείωση της πίεσης του συµπυκνωµένου
υγρού από την πίεση συµπύκνωσης στην πίεση εξάτµισης.
Γενικές πληροφορίες
Όλες οι µονάδες παραδίδονται µε
ηλεκτρικά διαγράµµατα
,
επικυρωµένα
σχέδια,
πινακίδα αναγνώρισης,
και
DOC (∆ήλωση συµµόρφωσης)
; τα
έγγραφα αυτά δείχνουν όλα τα τεχνικά στοιχεία της µονάδας που αγοράστηκε
και
ΠΡΕΠΕΙ ΝΑ ΘΕΩΡΟΥΝΤΑΙ ΑΝΑΠΟΣΠΑΣΤΟ ΚΑΙ ΣΗΜΑΝΤΙΚΟ ΜΕΡΟΣ
ΑΥΤΟΥ ΤΟΥ ΕΓΧΕΙΡΙ∆ΙΟΥ
Σε περίπτωση οποιασδήποτε διαφοράς µεταξύ του παρόντος εγχειριδίου και των
εγγράφων του εξοπλισµού, συµβουλευτείτε τα έγγραφα σχετικά µε το µηχάνηµα. Αν
έχετε αµφιβολίες συµβουλευτείτε τον αντιπρόσωπο του κατασκευαστή.
Σκοπός του παρόντος εγχειριδίου είναι να βοηθήσει τον τεχνικό εγκατάστασης και τον
καταρτισµένο χειριστή να εξασφαλίσουν µια σωστή λειτουργία, εξυπηρέτηση και
συντήρηση της µονάδας, µειώνοντας την πιθανότητα κινδύνου για άτοµα, ζώα και/ή
αντικείµενα.
.
Λήψη της µονάδας
Αµέσως µόλις η µονάδα φτάσει στον τελικό τόπο εγκατάστασης πρέπει να επιθεωρείτε
για τυχόν ζηµιές. Όλα τα στοιχεία που περιγράφονται στο δελτίο παραλαβής πρέπει να
επιθεωρούνται και να ελέγχονται.
Σε περίπτωση που η µονάδα έχει υποστεί ζηµιά, µην αφαιρείτε το κατεστραµµένο υλικό
και αναφέρετε αµέσως την ζηµιά στην µεταφορική εταιρεία και ζητήστε να
επιθεωρήσουν την µονάδα..
Κάνετε γνωστή τη ζηµιά στον αντιπρόσωπο του παραγωγού, στέλνοντας αν γίνεται
φωτογραφίες που µπορεί να είναι χρήσιµες για την απόδοση ευθυνών
Η ζηµιά δεν θα πρέπει να επισκευαστεί έως ότου πραγµατοποιηθεί η επιθεώρηση από
πλευράς του αντιπροσώπου της εταιρίας µεταφορών.
Πριν εγκαταστήσετε τη µονάδα βεβαιωθείτε πως το µοντέλο και η ηλεκτρική τάση που
αναγράφεται στην ετικέτα είναι σωστά. Η ευθύνη για τυχόν ζηµιές µετά την αποδοχή της
µονάδα δεν µπορεί να αποδοθεί στον παραγωγό
.
Όρια λειτουργίας
Αποθήκευση
Οι περιβαντολλογικές συνθήκες πρέπει να είναι εντός των ακολούθων ορίων:
Θερµοκρασία περιβάλλοντος ελάχιστη
: -20°C
Θερµοκρασία περιβάλλοντος µέγιστη
: +42°C
Σχετική υγρασία µέγιστη
: 95% not condensing
Η αποθήκευση σε µια θερµοκρασία κατώτερη της ελάχιστης µπορεί να καταστρέψει τα
εξαρτήµατα, ενώ η αποθήκευση σε θερµοκρασία ανώτερη της µέγιστης µπορεί να
ανοίξει τις βαλβίδες ασφαλείας. Η αποθήκευση σε µια συµπυκνωµένη ατµόσφαιρα
µπορεί να καταστρέψει τα ηλεκτρικά εξαρτήµατα
.
Λειτουργία
Η λειτουργία πέρα από τα όρια που αναφέρονται µπορεί να βλάψει τη µονάδα.
Αν έχετε αµφιβολίες συµβουλευτείτε τον αντιπρόσωπο του κατασκευαστή
.

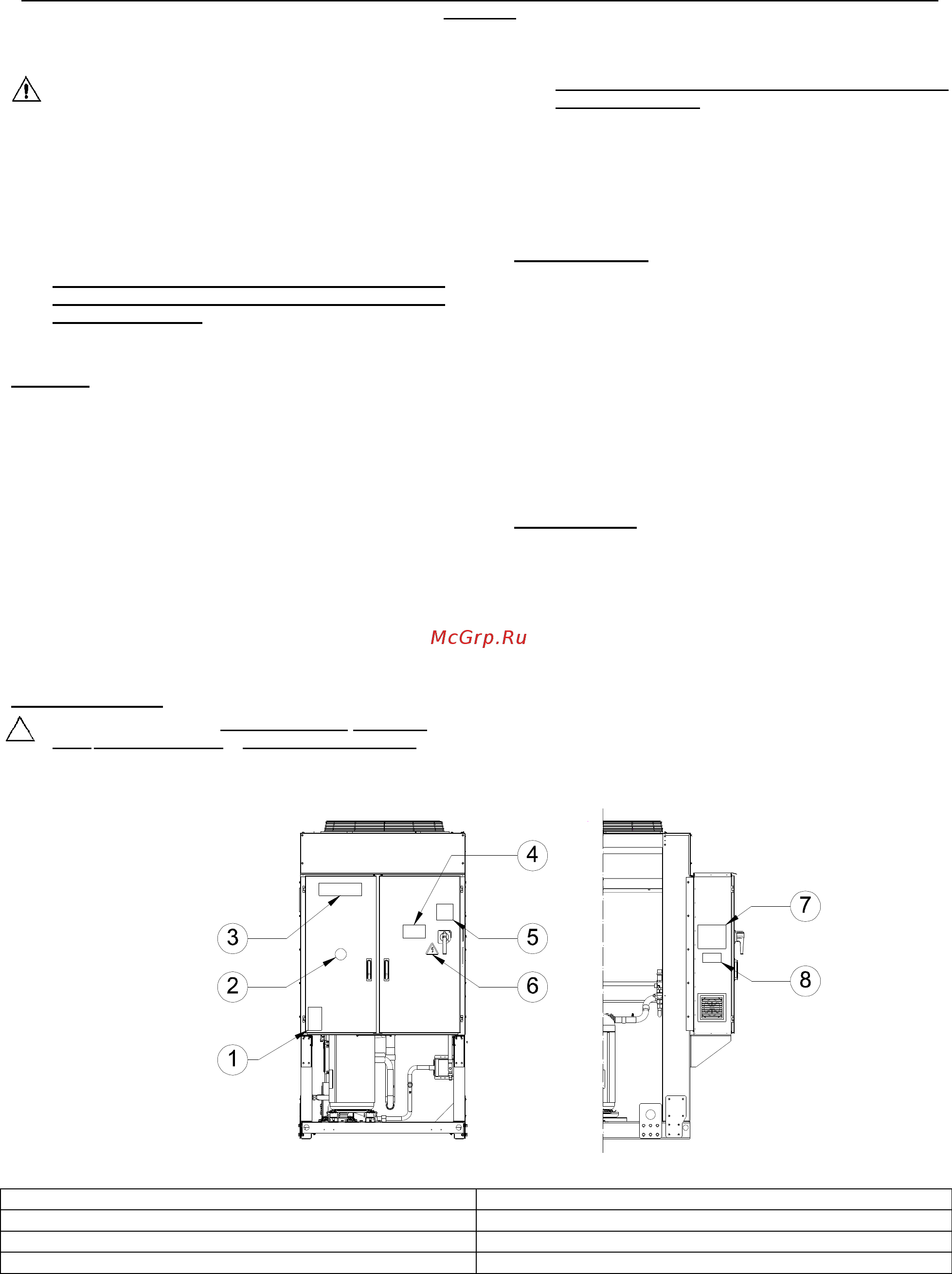

Εικόνα 1 - Περιγραφή των ετικετών που εφαρµόζονται στον ηλεκτρικό πίνακα
Ταυτοποίηση της ετικέτας
1
– Σύµβολο µη εύφλεκτου αερίου
5
– Προειδοποίηση σύσφιξης καλωδίων
2
– Τύπος αερίου
6
– Σύµβολο ηλεκτρικού κινδύνου
3
– Λογότυπο του κατασκευαστή
7
– Οδηγίες ανύψωσης
4
– Προειδοποίηση επικίνδυνης τάσης
8
– Στοιχεία πινακίδας της µονάδας
