D-EIMHP00604-14EU - 64/208

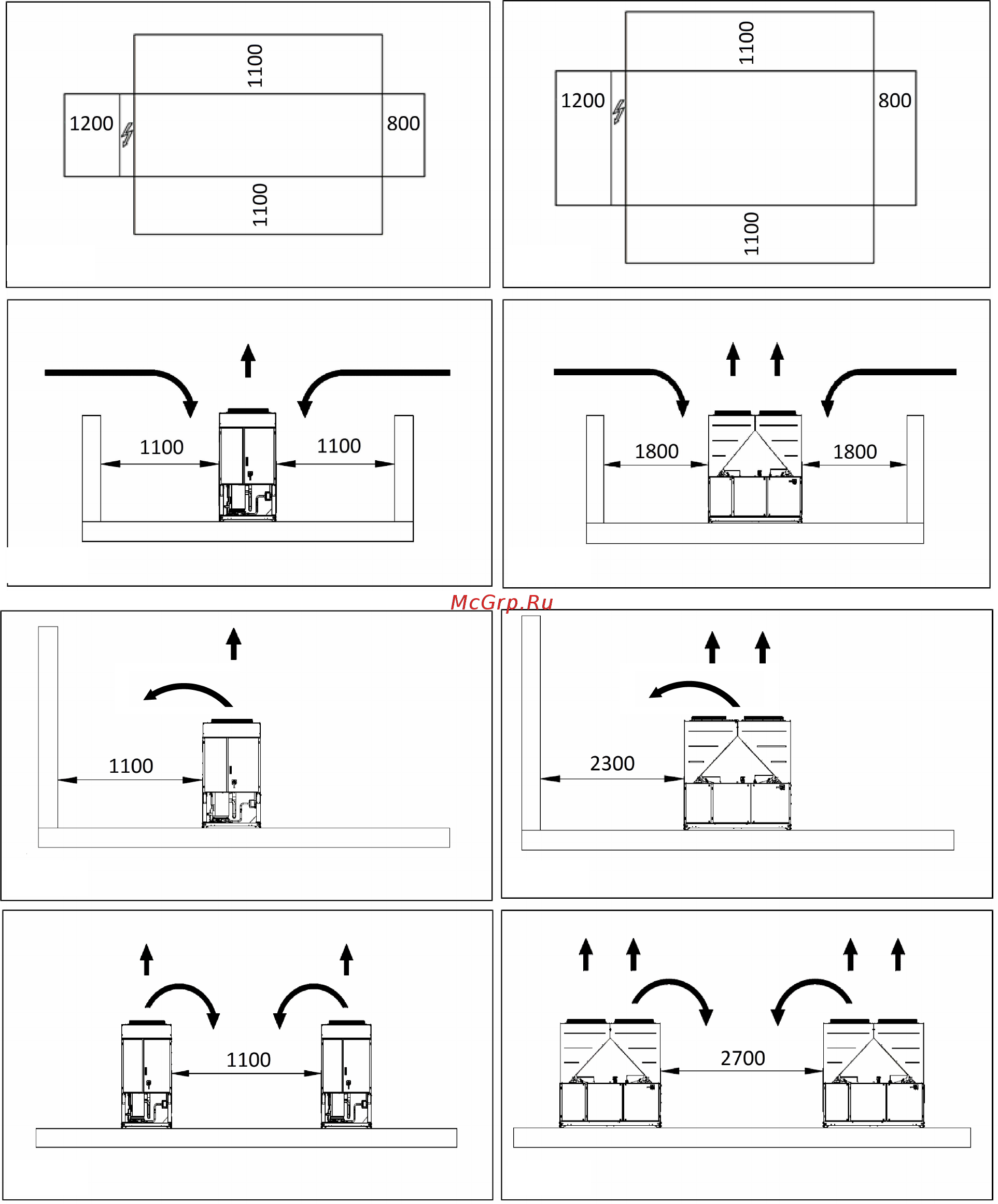

Figura 4 - Requisiti di spazio minimi
7.
Un filtro o un dispositivo che possa rimuovere le particelle dal
liquido. L’uso di un filtro allunga la vita dell’evaporatore e della
pompa contribuendo a mantenere il sistema idraulico nelle
condizioni migliori.
8.
Evaporatore dotato di resistenza elettrica con un termostato
che garantisca la protezione contro il congelamento dell’acqua
a una temperatura ambiente minima di –25°C. Tutti gli altri tubi
dell’acqua/dispositivi idraulici esterni all’unità devono quindi
essere protetti contro il gelo.
9.
Il dispositivo di recupero di calore deve essere svuotato e
privato dell’acqua durante la stagione invernale, salvo se viene
aggiunta al circuito idraulico una miscela di etilene glicole nella
percentuale appropriata.
10.
In caso di sostituzione dell’unità, svuotare e pulire l’intero
sistema idraulico prima di installarne una nuova e
Fig. 4C
Fig. 4B Fig. 4A
Fig. 4F Fig. 4E
Fig. 4G Fig. 4H
Fig. 4D
