5 Installazione
Manuale d'installazione
100
FWE03~11D
Ventilconvettori
3P443944-5E – 2019.09
Non collegare cavi di diversa sezione allo stesso morsetto di terra.
Un collegamento allentato può diminuire la protezione.
Utilizzare il filo elettrico specificato (consultare la sezione
"Specifiche per i collegamenti elettrici in loco" a pagina 96).
Collegare saldamente il filo al morsetto. Usare la coppia di
serraggio appropriata (N·m).
Coppia di serraggio della morsettiera di alimentazione:
1,44~1,88N·m.
Tenere in ordine il cablaggio, in modo tale che i fili non
ostruiscano altre apparecchiature o causino l'apertura del
coperchio della morsettiera. Accertarsi che quest'ultimo si chiuda
saldamente. Un collegamento incompleto potrebbe causare
surriscaldamenti e, nei casi peggiori, folgorazioni o incendi.

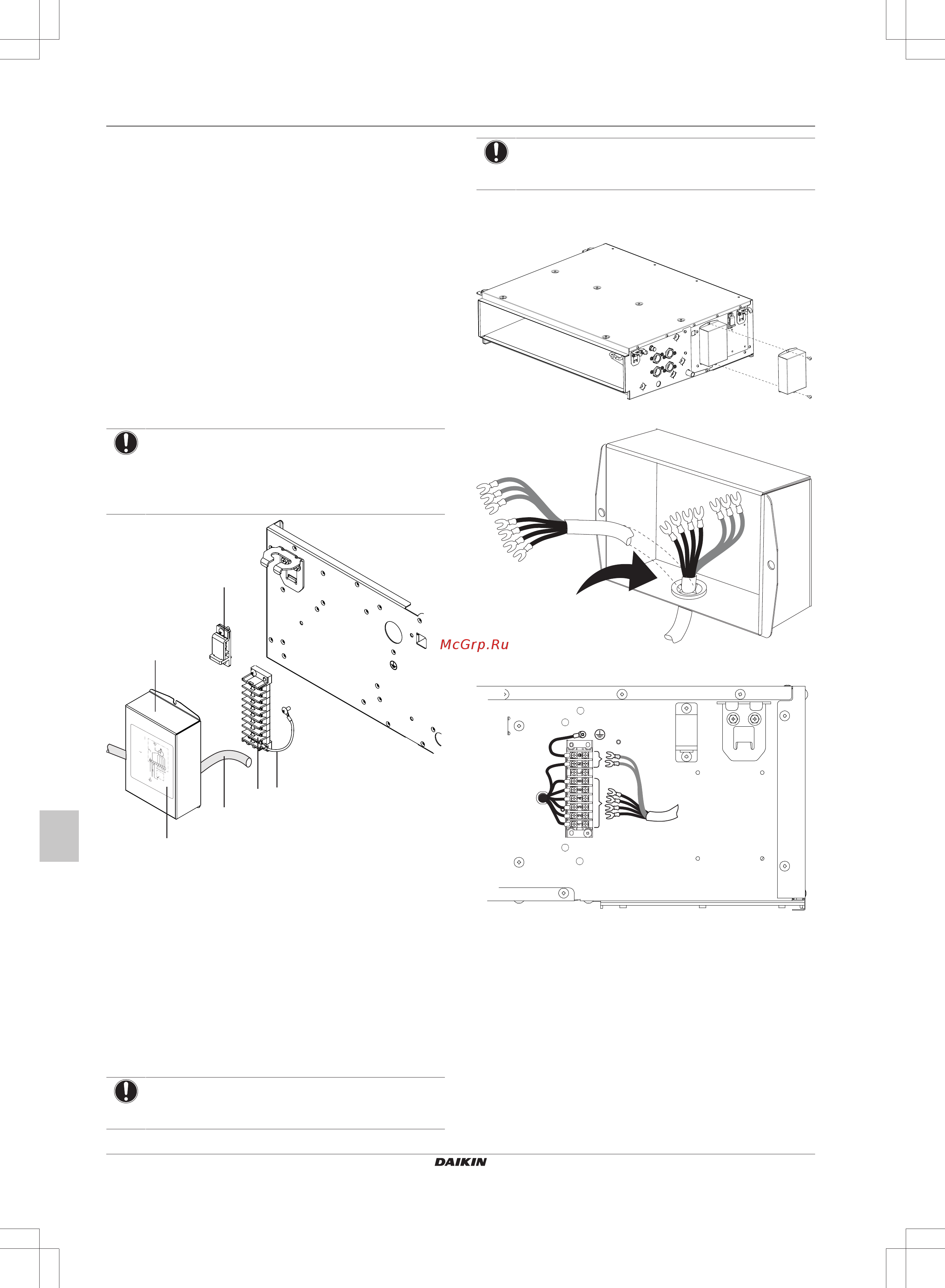

5.4.3 Collegamento del cablaggio elettrico
all'unità ventilconvettore
Fare riferimento all'etichetta dello schema elettrico apposta sul
coperchio della morsettiera.
NOTA
Attenersi allo schema dell'impianto elettrico (fornito con
l'unità e posto sul coperchio del quadro elettrico).
Assicurarsi che i collegamenti elettrici NON ostacolino
la corretta riapplicazione del coperchio di servizio.
WIRING DIAGRAM
4D121422-1
AC SYSTEM SUPPLY
NEUTRAL
CAPACITOR
PROTECTOR EARTH
EARTH
SELF-OPERATING
THERMAL PROTECTOR
FIELD WIRING
FAN MOTOR
GREEN / YELLOW
FUSE
TERMINAL STRIP
LOWEST SPEED
HIGHEST SPEED
* For the power requirements, refer to the name plate.
L
N
C1
Q1M
M
GRN/YLW
F1U
X1M
1
5
GRN
RED
ORG
BRN
YLW
BLU
GREEN
RED
ORANGE
BROWN
YELLOW
BLUE
NOTE:
GRN
RED
ORG
BRN
YLW
BLU
C1
GRN/YLW
FAN SPEED
SWITCH
X1M
2
1
3
4
5
L
N
L
N
F1U
GRN/YLW
GRN/YLW
M
1~
Q1M
d
c
b
f
a
e
a Coperchio della morsettiera
b Etichetta
c Cavo di alimentazione
d Morsettiera
e Filo di messa a terra
f Supporto per il cavo
1 Rimuovere dall'unità il coperchio della morsettiera e il supporto
del cavo.
2 Collegare il cavo di alimentazione alla morsettiera.
3 Fissare il cavo di alimentazione con il supporto.
4 Rimontare il coperchio della morsettiera all'unità.
5.4.4 Modifica della direzione del cablaggio
elettrico
NOTA
È possibile modificare la direzione del cablaggio elettrico
direttamente in loco.
NOTA
Durante il montaggio del coperchio della morsettiera,
prestare attenzione a non pizzicare alcun filo.
1 Rimuovere il coperchio della morsettiera, la morsettiera, il
supporto del cavo, il cavo della messa a terra e i cavi del
motore della ventola.
2 Separare i cavi della ventola dai relativi supporti.
3 Modificare la direzione dei cavi del motore della ventola.
4 Fissare i cavi al divisorio. Assicurarsi che i cavi inutilizzati siano
fissati saldamente con un serracavo nella nuova posizione.
