5 Installation
Manuel d'installation
45
FWE03~11D
Ventilo-convecteurs
3P443944-5E – 2019.09

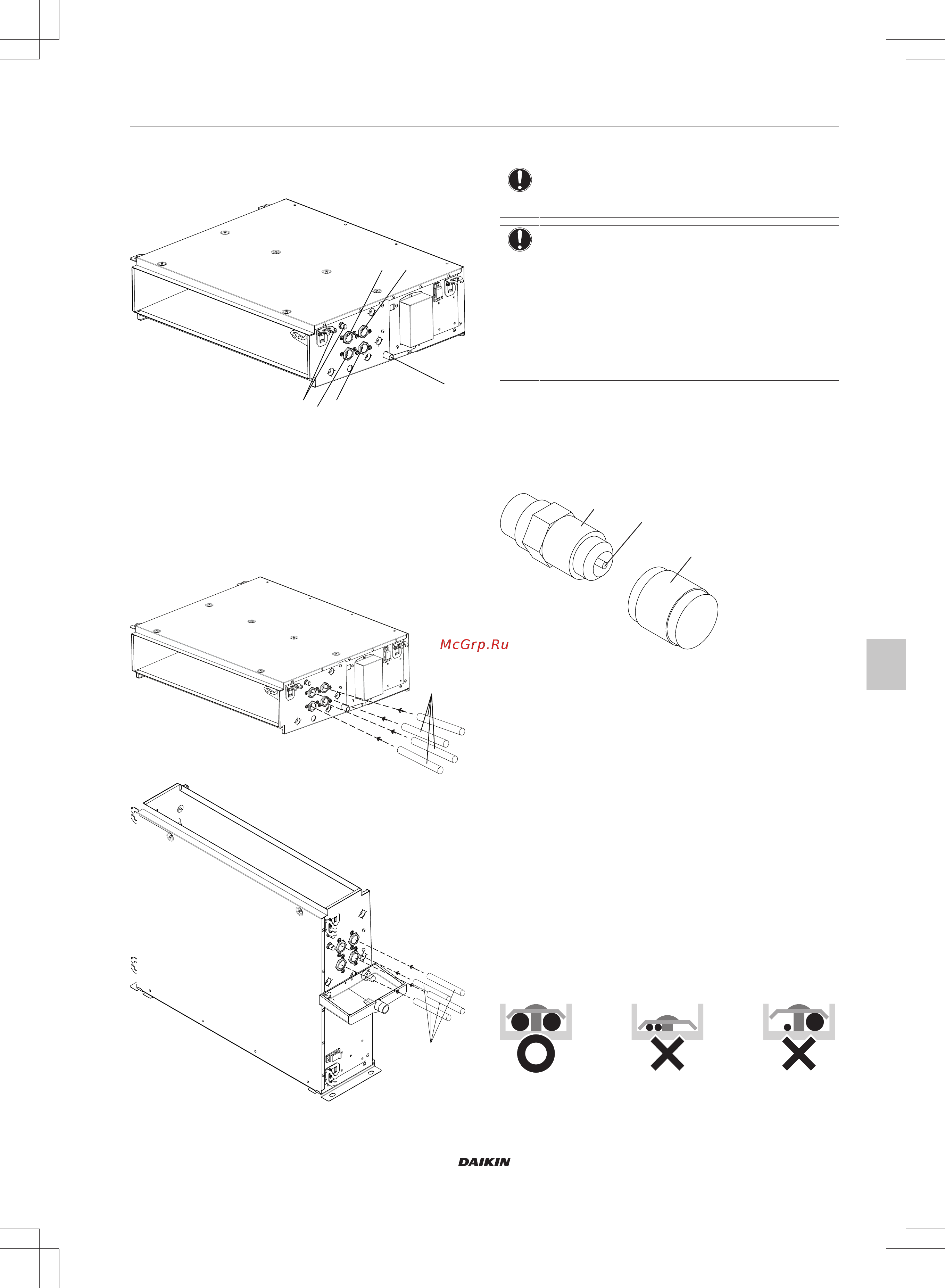

5.3.1 Raccordement de la tuyauterie d'eau
1 Raccordez les raccords d'entrée et de sortie d'eau du ventilo-
convecteur à la tuyauterie d'eau.
a b
d
c
f
e
a Raccord du tuyau de purge (mâle 3/4")
b Entrée d'eau froide (BSP femelle de 3/4")
c Sortie d'eau froide (BSP femelle de 3/4")
d Entrée d'eau de chauffage (BSP femelle de 3/4")
e Sortie d'eau de chauffage (BSP femelle de 3/4")
g Purgeur
Remarque: Utilisez un tuyau BSP mâle de 3/4" en cas de
raccordement direct à l'unité.
2 Le circuit d'eau complet, y compris toute la tuyauterie, doit être
isolé de manière à éviter toute condensation ou baisse de
capacité.
a
a
a Tuyau de raccordement
5.3.2 Remplissage du circuit d'eau
REMARQUE
Assurez-vous que la qualité de l'eau est conforme à la
directive européenne 98/83 CE.
REMARQUE
▪ La présence d'air dans le circuit d'eau peut provoquer
un dysfonctionnement. Lors du remplissage, il peut
s'avérer impossible de retirer tout l'air du circuit. L'air
restant sera retiré par les vannes de purge d'air
automatique pendant les premières heures de
fonctionnement du système. L'ajout d'eau peut être
nécessaire par la suite.
▪ Pour purger le système, utilisez la fonction spéciale
décrite dans "6Mise en service"à la page49.
1 Ouvrez le bouchon.
2 Poussez la soupape de surpression pour purger l'air du ou des
circuits d'eau de l'unité.
3 Fermez le bouchon.
4 Il peut être nécessaire de rajouter de l'eau par la suite (mais
jamais par la soupape de purge d'air).
a
b
c
a Purge d'air
b Soupape de décharge de pression
c Capuchon
5.4 Raccordement du câblage
électrique
5.4.1 À propos du raccordement du câblage
électrique
Ordre de montage habituel
Le raccordement du câblage électrique consiste généralement en
les étapes suivantes:
1 S'assurer que le système électrique est conforme aux
spécifications électriques des unités.
2 Raccordement du câblage électrique au ventilo-convecteur.
3 Changement du sens du câblage électrique (le cas échéant).
5.4.2 Directives de raccordement du câblage
électrique
Lors du raccordement de fils de même calibre, raccordez-les
conformément à l'illustration ci-dessous.
Respectez les remarques indiquées ci-dessous lors du
raccordement du câblage électrique.
