5 Installazione
Manuale d'installazione
98
FWE03~11D
Ventilconvettori
3P443944-5E – 2019.09
b
a

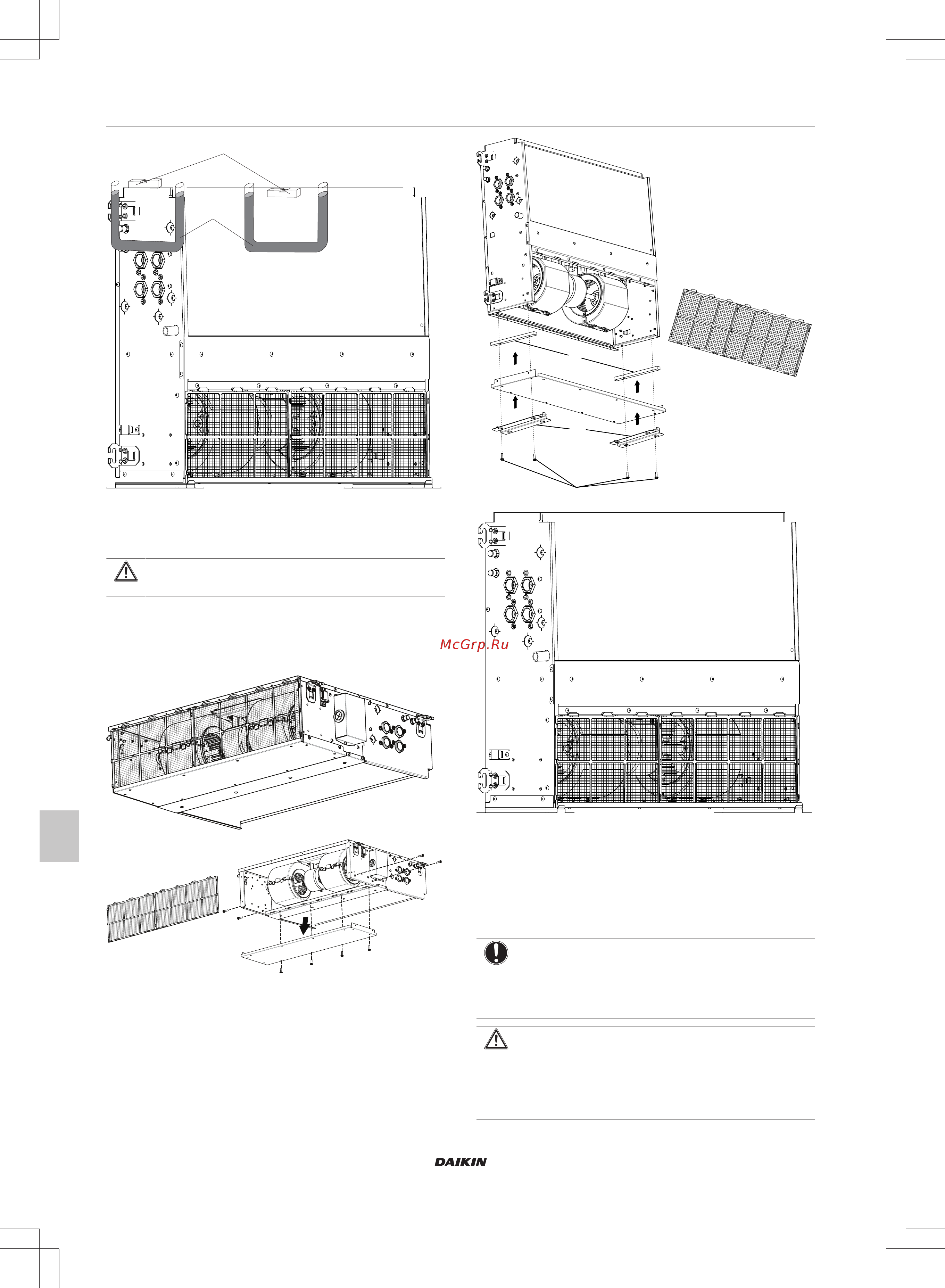

5.2 Passaggio dall'installazione
orizzontale a quella verticale
ATTENZIONE
Assicurarsi che l'unità sia a livello in tutte le direzioni.
Per passare dall'installazione orizzontale a quella verticale, attenersi
alle istruzioni riportate di seguito.
1 Rimuovere il filtro dell'aria.
2 Allentare le viti del coperchio di servizio e rimuoverlo dall'unità.
a
b
3 Inserire il supporto di gomma (incluso nel kit opzionale) nello
spazio libero tra la piastra laterale e le flange inferiori.
4 Rimontare il coperchio di servizio sul lato inferiore.
5 Montare 2 piedini del kit opzionale per l'installazione verticale
sul coperchio di servizio, utilizzando le 4 viti incluse nel kit
opzionale.
6 Rimontare il filtro dell'aria sulla relativa guida presente sul
coperchio di servizio.
7 L'unità è pronta per l'installazione verticale.
a
d
e
c
b
a Filtro dell'aria
b Coperchio di servizio
c Piedini di installazione
d Viti
e Filtro dell'aria
5.3 Collegamento della tubazione
dell'acqua
NOTA
Non esercitare una forza eccessiva per collegare la
tubazione. In caso contrario, la tubazione dell'unità si
potrebbe deformare. La deformazione delle tubazioni può
causare il malfunzionamento dell'unità.
ATTENZIONE
È sempre necessario utilizzare delle valvole per controllare
la circolazione dell'acqua all'interno dell'unità. Tali valvole
devono essere di tipo NC (normalmente chiuso), in modo
tale che siano chiuse quando l'unità non è in funzione. Ciò
consente di impedire la formazione di condensa.
