4 Előkészületek
Szerelési kézikönyv
184
FWE03~11D
Klímakonvektor egységek
3P443944-5E – 2019.09

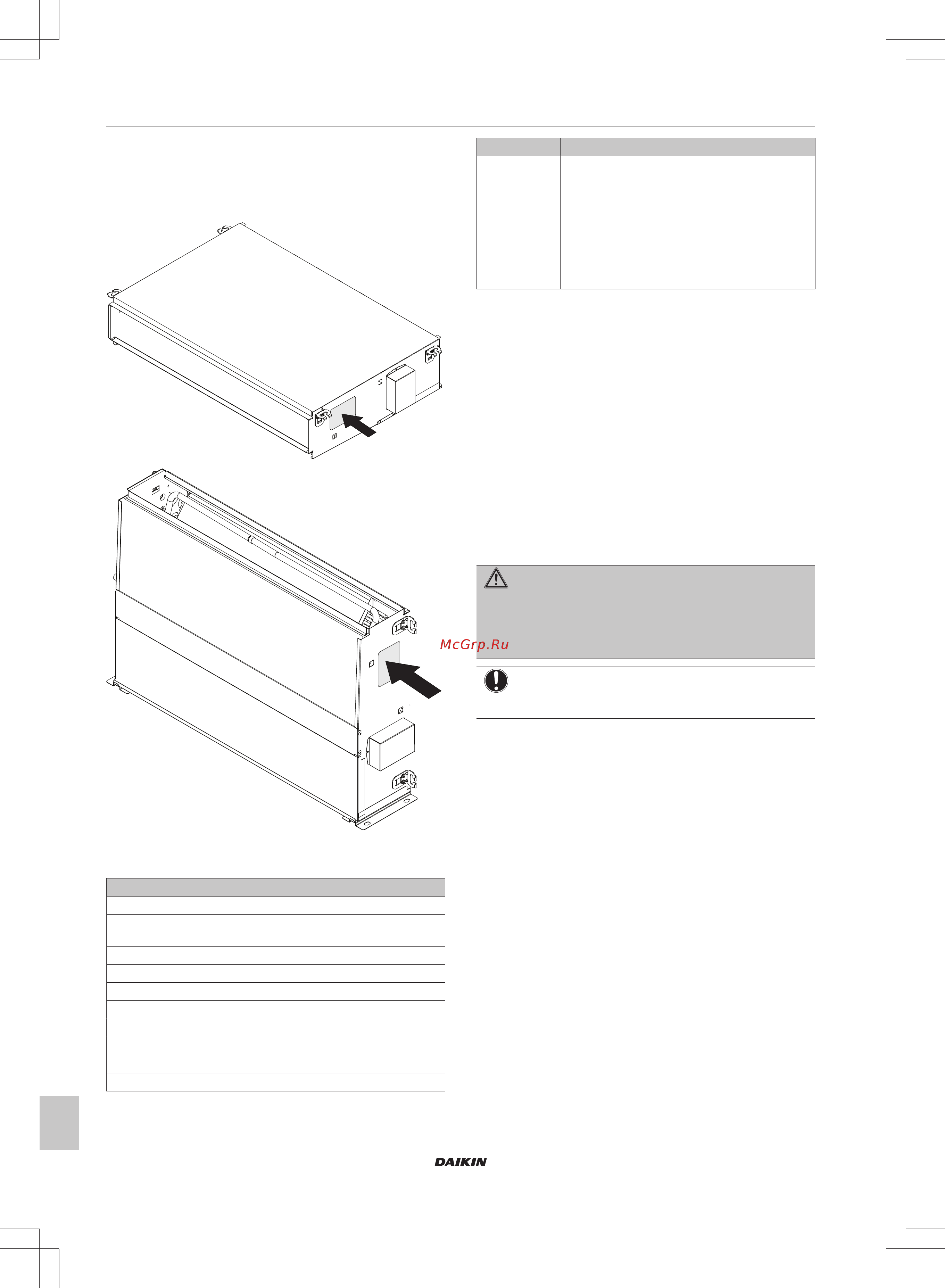

3.2 Azonosítás
3.2.1 Azonosító címke: Klímakonvektor egység
Helye
A modellek azonosítása
Példa: FWE03DAFN5V3—L
Kód Leírás
FW Vizet használó klímakonvektor egység
E Flex alacsony statikus nyomás (LSP) készülékház
nélkül
03 Teljesítményosztály: 03=1,5kW
D Nagyobb modellmódosítás (A - Z)
A Kisebb módosítás
F 4 cső
N Szelep nélkül
5 Hendek üzem
V3 Ventilátormotor / egy fázis / 50 Hz / 220~240V
— Nincs opció
Kód Leírás
L S: Bal oldali víz – Bal oldali elektromos
csatlakoztatás
L: Bal oldali víz – Jobb oldali elektromos
csatlakoztatás
T: Jobb oldali víz – Jobb oldali elektromos
csatlakoztatás
R: Jobb oldali víz – Bal oldali elektromos
csatlakoztatás
4 Előkészületek
4.1 Áttekintés: Előkészületek
Ez a fejezet ismerteti, hogy milyen teendőket kell elvégezni, illetve
mit kell tudni a helyszínre érkezés előtt.
Az alábbi teendőkről kap tájékoztatást:
▪ A berendezés helyének előkészítése
▪ A vízcsövek előkészítése
▪ A villamos vezetékek előkészítése
4.2 A berendezés helyének
előkészítése
FIGYELEM
NE helyezzen a ventilátor egység alá, mert a tárgyak
elázhatnak. Ellenkező esetben a fő egységre vagy a
vízcsövekre lecsapódott kondenzvíz, a levegőszűrő vagy a
kondenzvíz-elvezetés eltömődése miatt víz csöpöghet a
berendezésből, ami kárt tehet az alá tett tárgyban.
TÁJÉKOZTATÁS
Kérjen tanácsot a forgalmazótól, hogy az egység külső
statikus nyomása ne haladja meg a határértéket.
Ne szerelje vagy üzemeltesse az egységet az alábbi helyeken.
▪ Olyan helyek, ahol ásványi olaj, annak a gőze vagy párája
található, például konyhában (a műanyag alkatrészek
deformálódhatnak).
▪ Ahol korrozív gázok, pl. kéngázok vannak. A rézcsövek és a
forrasztások korrodálódhatnak.
▪ Ahol a levegő sok sót tartalmaz, pl. tengerparton, és ahol a
feszültség erősen ingadozik (pl. gyárakban). Gépjárművekre vagy
hajókra se.
▪ Elektromágneses hullámokat kibocsátó gépek közelében. Az
elektromágneses hullámok megzavarhatják a vezérlőrendszert, a
berendezés hibáját okozva.
▪ Tűzveszélyes környezetben, ahol fennáll a gyúlékony anyagok
(például hígító vagy üzemanyag) szivárgásának veszélye, illetve
ahol szénszálak vagy gyúlékony por található.
Válasszon egy olyan helyet a felszereléshez, amely megfelel a
következő feltételeknek, és amely elnyeri a vevő tetszését.
A berendezés körül elegendő hely legyen a karbantartáshoz és a
szervizeléshez. Az egység körül legyen elegendő tér a szellőzéshez
és a levegő térbeli elosztásához, az üzembe helyezéshez
szükséges hely alapján.
