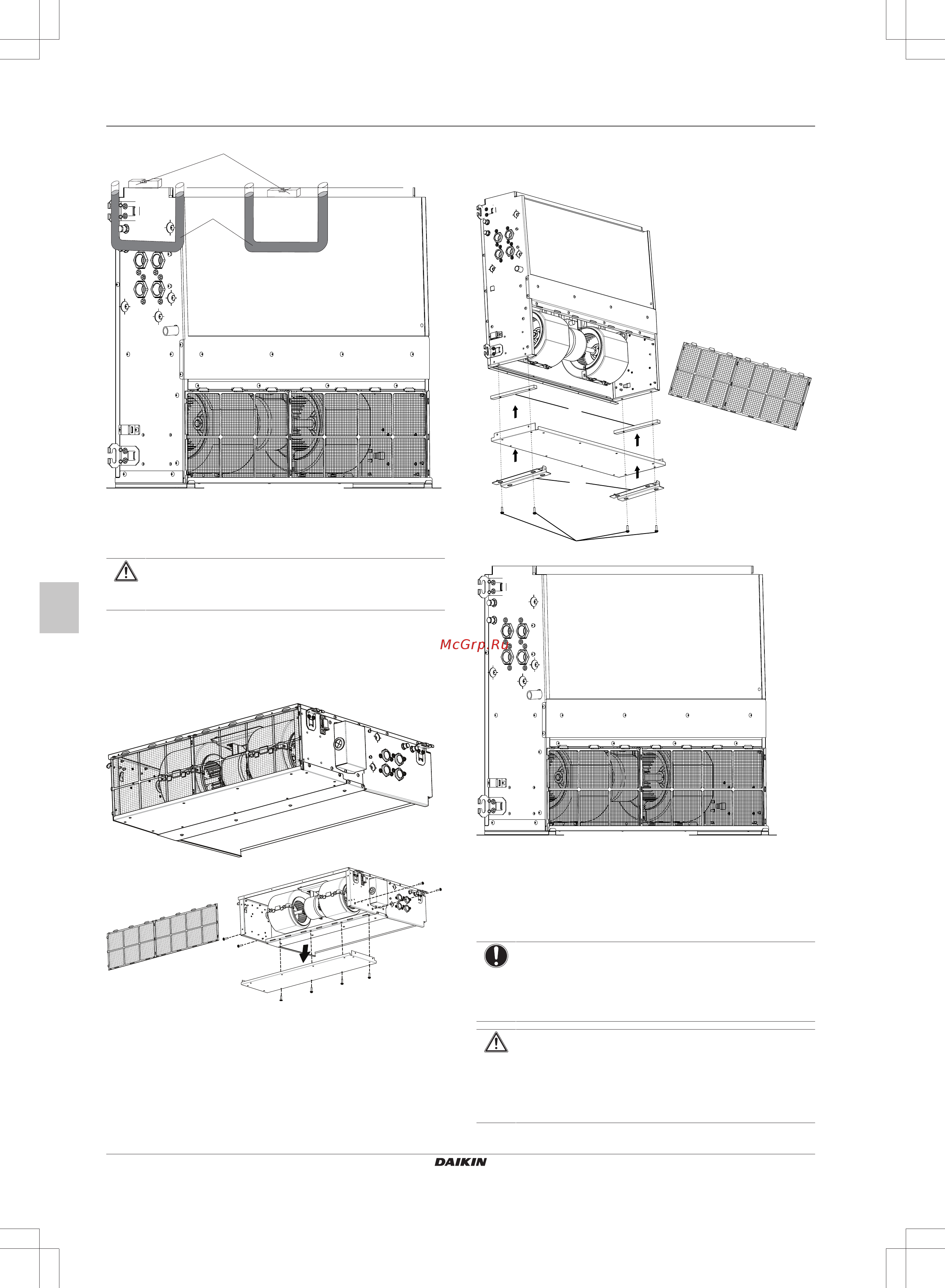

5 Installation
Installationsanleitung
26
FWE03~11D
Ventilator-Konvektoren
3P443944-5E – 2019.09
b
a
5.2 Wechsel von horizontaler zur
vertikalen Installation
ACHTUNG
Achten Sie darauf, dass die Einheit in allen Richtungen in
Waage ist.
Befolgen Sie beim Wechsel von horizontaler zur vertikalen
Installation die nachfolgenden Anweisungen.
1 Entfernen Sie den Luftfilter.
2 Entfernen Sie die Schrauben der Wartungsblende und ziehen
Sie diese ab.
a
b
3 Setzen Sie die Gummiabstützung (im optionalen Montagesatz
enthalten) zwischen seitlicher Blende und den unteren
Flanschen ein.
4 Bringen Sie die zuvor entfernte Wartungsblende an der
Unterseite wieder an.
5 Befestigen Sie mit den 4 Schrauben aus dem Montagesatz für
die vertikale Installation 2 Montagesockel an der
Wartungsblende.
6 Bringen Sie den Luftfilter am Ansauggitter der Wartungsblende
an.
7 Damit ist die Einheit für die vertikale Installation vorbereitet.
a
d
e
c
b
a Luftfilter
b Wartungsblende
c Montagesockel
d Schrauben
e Luftfilter
5.3 Anschließen der Wasserleitungen
HINWEIS
Verwenden Sie beim Verbinden der Rohrleitungen KEINE
übermäßige Kraft. Das könnte die Rohrleitungen
verformen. Eine Verformung der Rohrleitungen kann zur
Fehlfunktion der Einheit führen.
ACHTUNG
Zur Regelung des Wasserkreislaufs in der Einheit sollten
stets Ventile genutzt werden. Die Ventile sollte vom Typ
NC (Schließer) sein, sodass sie geschlossen sind, wenn
die Einheit nicht in Betrieb sind. Hierdurch wird die Bildung
von Kondenswasser vermieden.
