Daikin FWE10DATN5V3-R [81/200] Cómo conectar las tuberías de agua
![Daikin FWE10DATN5V3-R [81/200] Cómo conectar las tuberías de agua](/views2/1687468/page81/bg51.png)
5 Instalación
Manual de instalación
81
FWE03~11D
Unidades fan coil
3P443944-5E – 2019.09

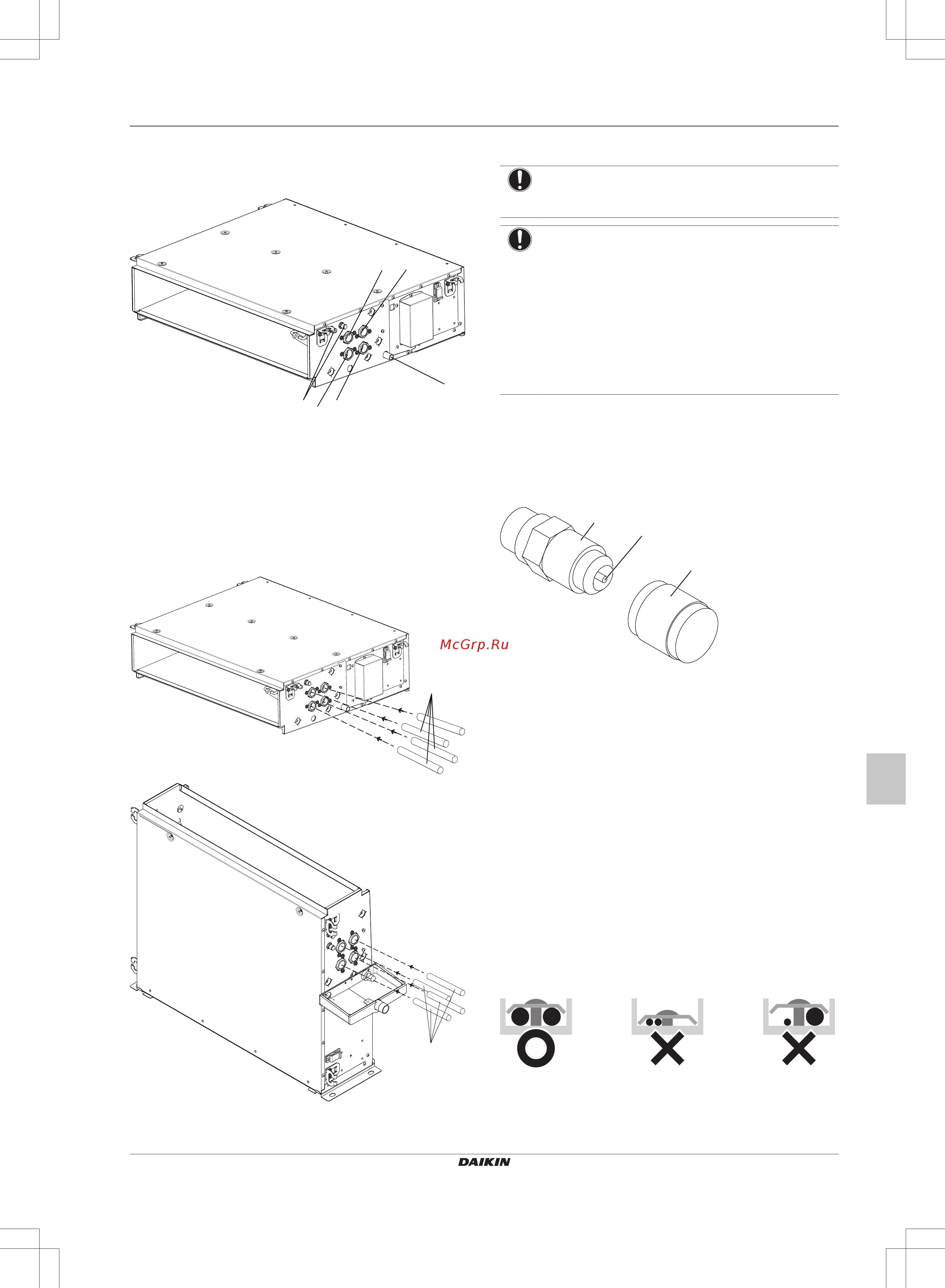

5.3.1 Cómo conectar las tuberías de agua
1 Conecte las conexiones de entrada y salida de agua de la
unidad fan coil en la tubería de agua.
a b
d
c
f
e
a Conexión de la tubería de drenaje (3/4"macho)
b Entrada de agua enfriada (3/4" hembra BSP)
c Salida de agua enfriada (3/4" hembra BSP)
d Entrada de agua calentada (3/4" hembra BSP)
e Salida de agua calentada (3/4" hembra BSP)
g Válvula de purga de aire
Observación: Utilice un tubo BSP de 3/4" macho en caso de
conexión directa a la unidad.
2 Se debe aislar el circuito de agua completo, incluyendo todas
las tuberías, para evitar la condensación y la reducción de la
capacidad.
a
a
a Tubería de conexión
5.3.2 Llenado del circuito de agua
AVISO
Asegúrese de que la calidad del agua cumpla con la
Directiva Europea 98/83CE.
AVISO
▪ El aire dentro circuito de agua puede causar fallos de
funcionamiento. Durante el llenado podría no ser
posible eliminar todo el aire del circuito. El aire residual
se eliminará a través de las válvulas de purga
automática de aire durante las primeras horas de
funcionamiento del sistema. Es posible que sea
necesario rellenar agua posteriormente.
▪ Para purgar el sistema, utilice la función especial tal
como se describe en "6 Puesta en servicio" en la
página85.
1 Abra la tapa.
2 Presione la válvula de alivio de presión para purgar el aire del
circuito(s) de agua de la unidad.
3 Cierre la tapa.
4 Es posible que sea necesario rellenar agua posteriormente
(pero nunca a través de la válvula de purga de aire).
a
b
c
a Purga de aire
b Válvula de alivio de presión
c Caperuza
5.4 Conexión del cableado eléctrico
5.4.1 Acerca de la conexión del cableado
eléctrico
Flujo de trabajo habitual
La conexión del cableado eléctrico consta normalmente de las
siguientes fases:
1 Asegurarse de que el sistema de alimentación eléctrica
coincide con las especificaciones eléctricas de las unidades.
2 Conexión del cableado eléctrico a la unidad fan coil.
3 Cambio de sentido del cableado eléctrico (si procede).
5.4.2 Pautas para realizar la conexión del
cableado eléctrico
Cuando conecte cables del mismo calibre, conéctelos de acuerdo
con la ilustración de abajo.
