5 Installation
Installationsanleitung
27
FWE03~11D
Ventilator-Konvektoren
3P443944-5E – 2019.09

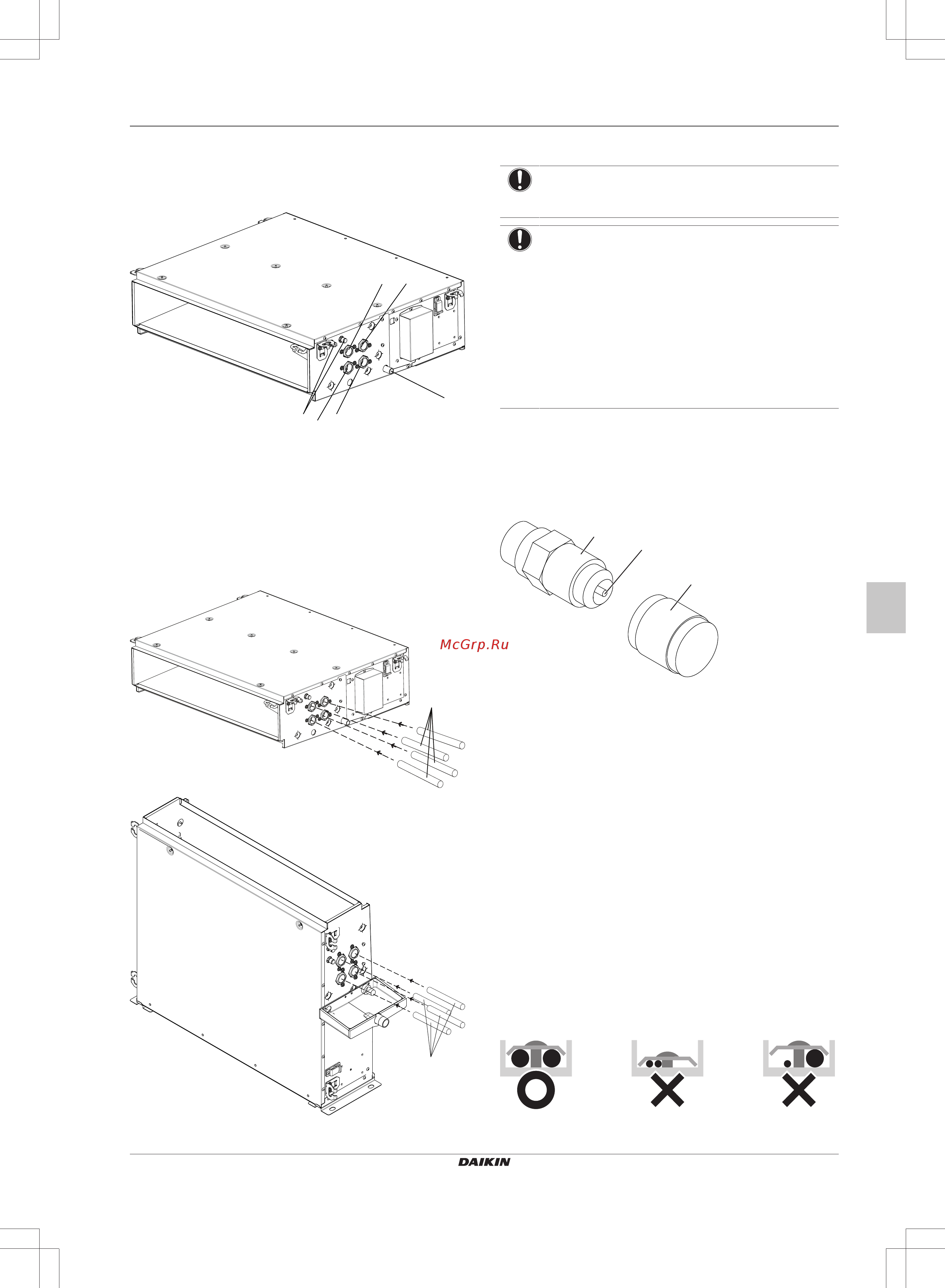

5.3.1 So schließen Sie die Wasserleitungen an
1 Verbinden Sie die einlauf- und auslaufseitigen
Wasseranschlüsse des Ventilator-Konvektors mit den
Wasserleitungen.
a b
d
c
f
e
a Auslassrohr-Anschluss (3/4" Außengewinde)
b Kaltwasser:-Einlass (3/4" Innengewinde BSP)
c Kaltwasser-Auslass (3/4" Innengewinde BSP)
d Warmwasser-Einlass (3/4" Innengewinde BSP)
e Warmwasser-Auslass (3/4" Innengewinde BSP)
g Entlüftungsventil
Hinweis: Verwenden Sie bei direktem Anschluss der Einheit ein
3/4"-Rohr mit Außengewinde BSP.
2 Der gesamte Wasserkreislauf muss einschließlich aller
Rohrleitungen wärmegedämmt werden, um Kondensatbildung
und eine Verringerung der Kühlleistung zu verhindern.
a
a
a Anschlussrohr
5.3.2 Wasserkreislauf befüllen
HINWEIS
Stellen Sie sicher, dass die Wasserqualität der EU-
Richtlinie 98/83EG entspricht.
HINWEIS
▪ Wenn sich Luft im Wasserkreislauf befindet, kann das
den Betrieb beeinträchtigen. Während der Befüllu8ng
ist es evtl. nicht möglich, die gesamte Luft aus dem
Kreislauf zu entfernen. Während der ersten
Betriebsstunden des Systems wird die verbliebene Luft
durch die automatischen Entlüftungsventile
abgelassen. Dann muss eventuell nachträglich Wasser
nachgefüllt werden.
▪ Um das System zu entleeren, benutzen Sie die
entsprechende Funktion, die unter
"6Inbetriebnahme"auf Seite31 beschrieben ist.
1 Öffnen Sie die Abdeckkappe.
2 Drücken Sie das Druckentlastungsventil ein, um die Luft aus
dem Wasserkreislauf zu entfernen.
3 Schließen Sie die Kappe.
4 Anschließend muss eventuell nachträglich Wasser nachgefüllt
werden (jedoch niemals über das Entlüftungsventil).
a
b
c
a Entlüftung
b Druckentlastungsventil
c Kappe
5.4 Anschließen der Kabel
5.4.1 Über das Anschließen der elektrischen
Leitungen
Typischer Ablauf
Zur Herstellung der elektrischen Verkabelung sind üblicherweise die
folgenden Schritte auszuführen:
1 Überzeugen Sie sich, dass der Netzanschluss
(Stromversorgungssystem) den elektrischen Spezifikationen der
Einheiten entspricht.
2 Elektrokabel am Ventilator-Konvektor anschließen.
3 Richtung der elektrischen Verkabelung ändern (sofern
relevant).
5.4.2 Richtlinien zum Anschließen der
elektrischen Leitungen
Gehen Sie beim Anschließen von Kabeln desselben Durchmessers
entsprechend der Abbildung vor.
