8 Τεχνικά χαρακτηριστικά
Εγχειρίδιο εγκατάστασης
124
FWE03~11D
Κλιματιστικές μονάδες
3P443944-5E – 2019.09
8 Τεχνικά χαρακτηριστικά
▪ Υποσύνολο των τελευταίων τεχνικών δεδομένων υπάρχει στην
περιφερειακή ιστοσελίδα Daikin (δημόσια προσβάσιμη).
▪ Το πλήρες σετ των τελευταίων τεχνικών δεδομένων υπάρχει
στην Daikin Business Portal (απαιτείται έλεγχος ταυτότητας).

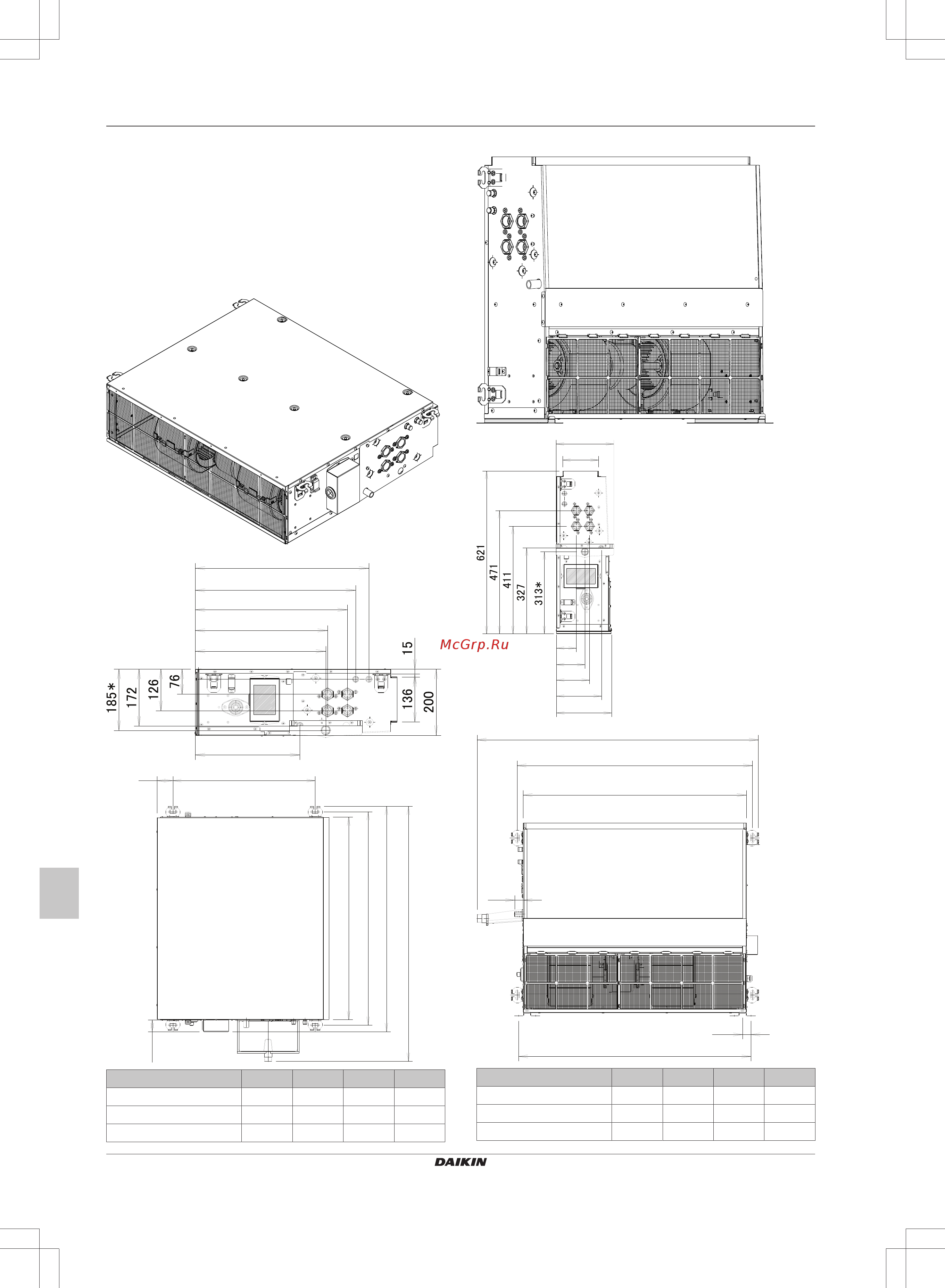

8.1 Διαστάσεις
Οριζόντια άποψη
400
31
316
525
485
394 *
460
505*56
42
A
B*
C
D
Μονάδες: mm Α Β C D
FWE03~05 719 757 799 909
FWE06 919 957 999 1109
FWE07~11 1119 1157 1199 1309
Κατακόρυφη άποψη
136
220
210
76
109 *
126
172
D
27
C
A
B
39
27
Μονάδα: mm Α Β C D
FWE03~05 719 757 909 747
FWE06 919 957 1109 947
FWE07~11 1119 1157 1309 1147
