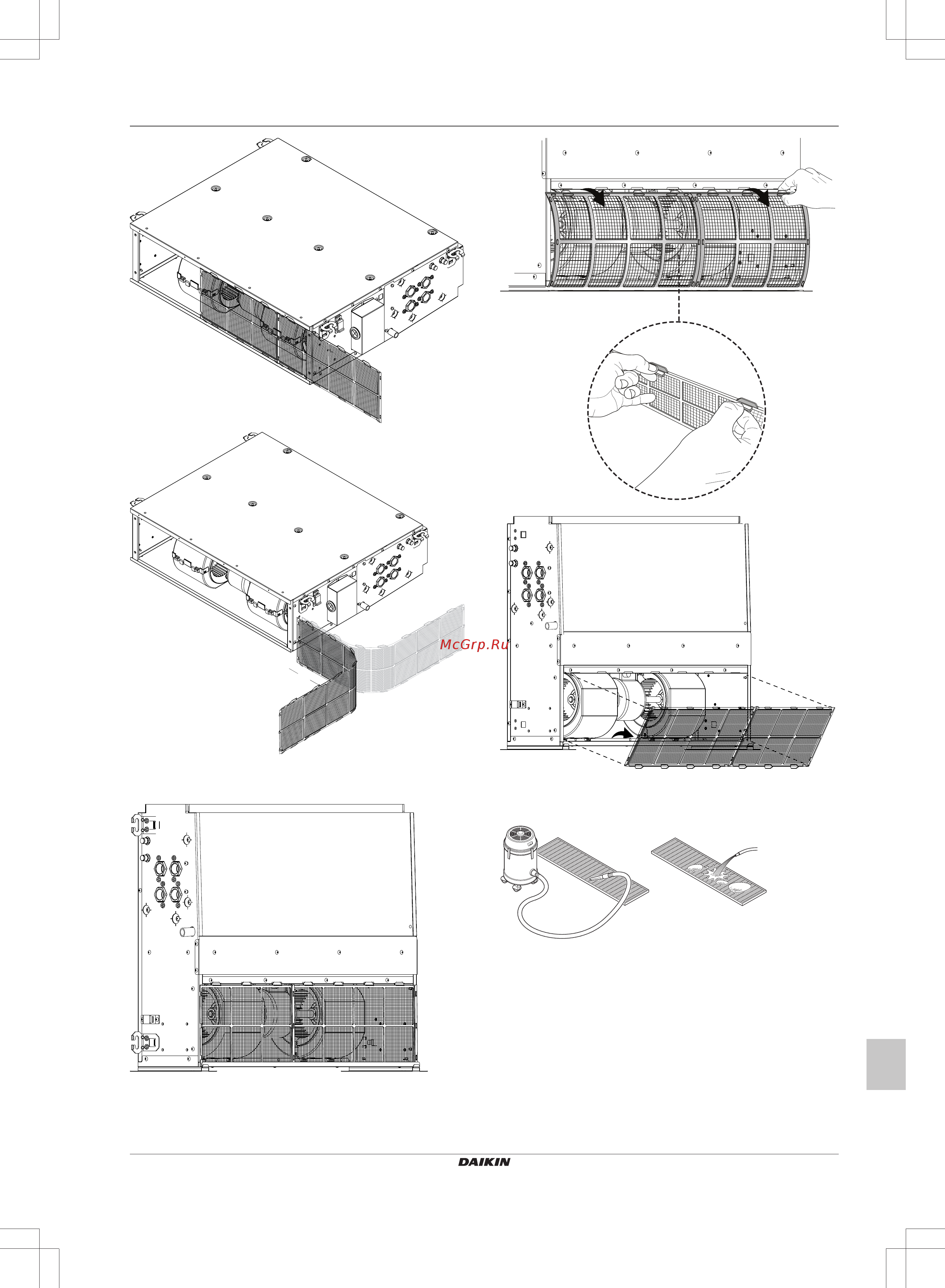

7 Bakım ve servis
Montaj kılavuzu
177
FWE03~11D
Fan coil üniteleri
3P443944-5E – 2019.09
min.
200 mm
*
Dikey montaj
Filtredeki tırnakları itin ve geri çekin.
min. 70 mm
*
3 Bir elektrikli süpürge kullanın veya hava filtresini suyla yıkayın.
Hava filtresi çok kirli olduğunda yumuşak bir fırça ve nötral
deterjan kullanın.
4 Hava filtresini orijinal konuma tekrar yerleştirin.
