5 Εγκατάσταση
Εγχειρίδιο εγκατάστασης
120
FWE03~11D
Κλιματιστικές μονάδες
3P443944-5E – 2019.09
5 Στερεώστε τα εξαρτήματα που έχουν αφαιρεθεί στη μονάδα.
6 Εγκαταστήστε την υποδοχή καλωδίου που έχει αφαιρεθεί για να
στερεώσετε το καλώδιο.
5.5 Σύνδεση της σωλήνωσης
αποστράγγισης

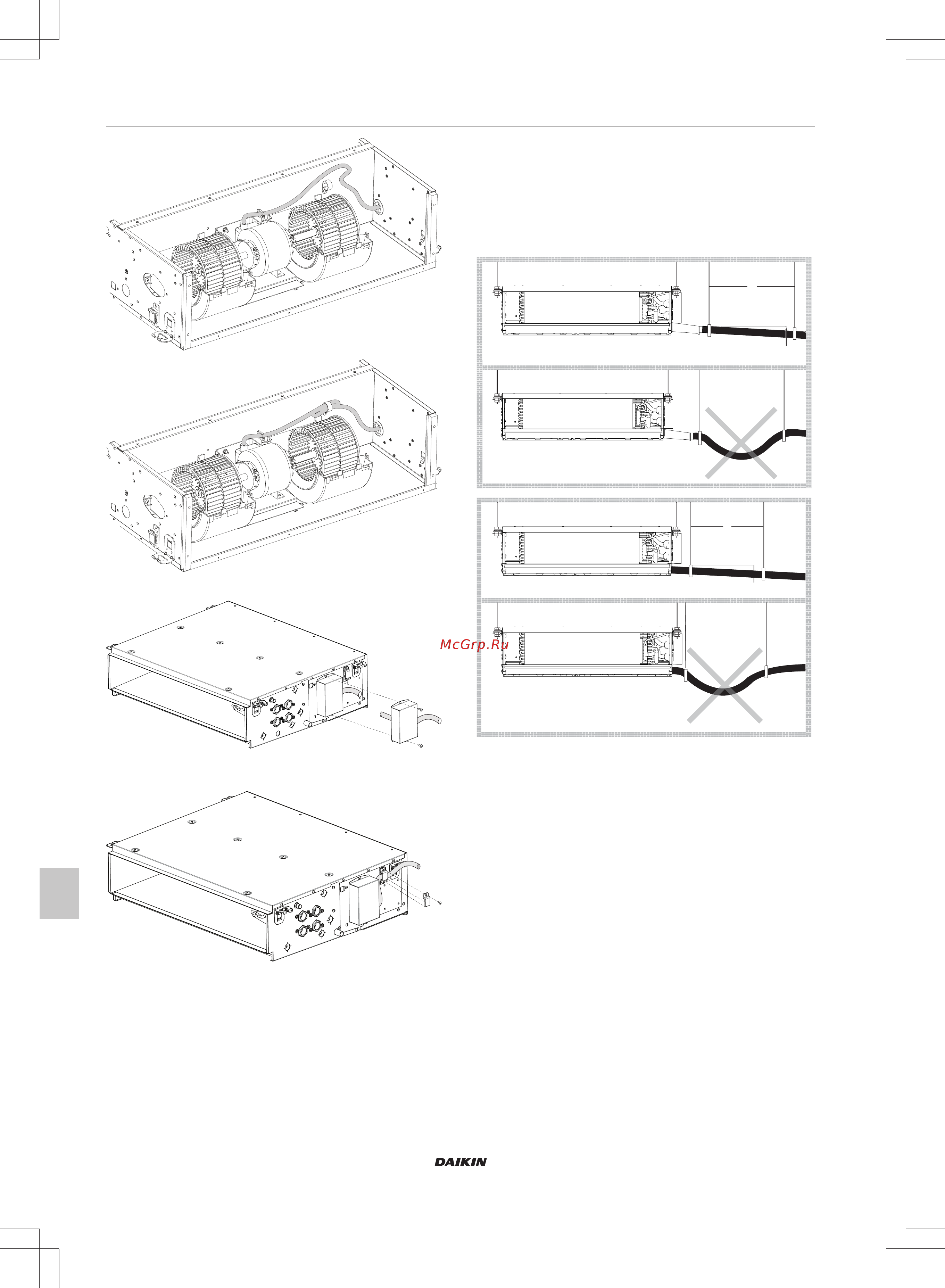

5.5.1 Για να εγκαταστήσετε τη σωλήνωση
αποστράγγισης στη μονάδα
Οριζόντια εγκατάσταση
a
b
a
b
