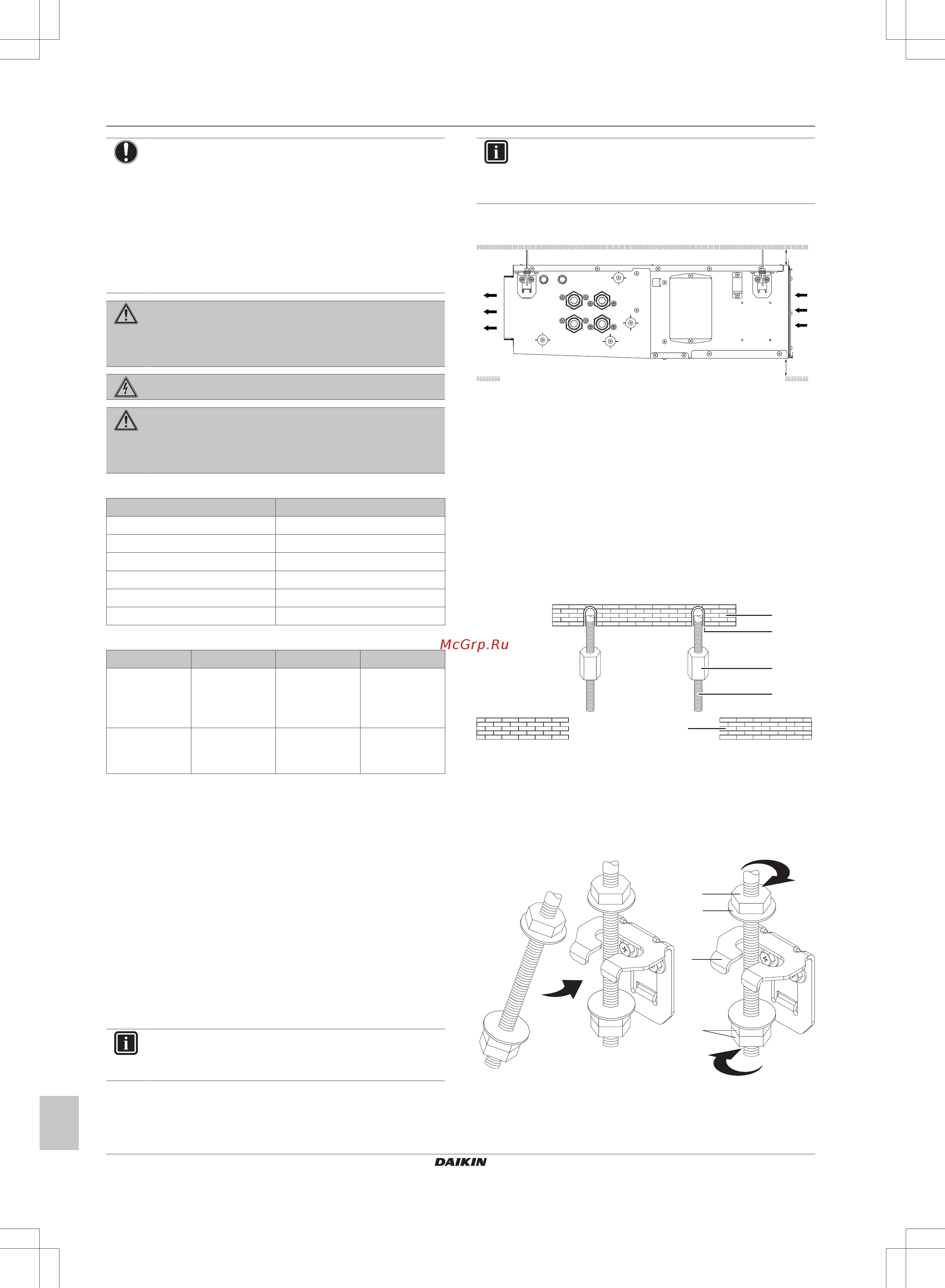

5 Felszerelés
Szerelési kézikönyv
186
FWE03~11D
Klímakonvektor egységek
3P443944-5E – 2019.09
TÁJÉKOZTATÁS
A kézikönyvben leírt berendezés rádiófrekvenciás eredetű
elektromos zajt kelthet. A berendezés megfelel azoknak az
előírásoknak, amelyek jelentős védelmet biztosítanak az
ilyenfajta interferencia ellen. Nincs azonban garancia arra,
hogy az interferenciajelenség nem fog fellépni.
Emiatt ajánlott, hogy a berendezést és az elektromos
vezetékeket megfelelő távolságra szereljék a
szórakoztatóelektronikai készülékektől, személyi
számítógépektől stb.
FIGYELEM
A helyszíni huzalozást és alkatrészeit egy képesített
villanyszerelőnek KELL felszerelnie, a vonatkozó
előírásoknak megfelelően.
VESZÉLY: ÁRAMÜTÉS VESZÉLYE
FIGYELEM
Hálózati főkapcsolót vagy egyéb, minden pólust
megszakító eszközt KELL a rögzített huzalozásba iktatni a
vonatkozó előírásoknak megfelelően.
Elektromos jellemzők
FWE-D
Fázis 1N~
Frekvencia 50Hz
Feszültségtartomány 220~240V
Voltage tolerance ≤10%
Maximális üzemi áram 0,46A
Túláram-biztosíték 16A
A helyszíni huzalozás specifikációi
Vezeték Méret (mm²) Hossz
Tápellátás
vezetéke
H05VV-U3G
(a)(b)
A vonatkozó
jogszabályokna
k megfelelően
≤4,0
—
A távirányító és
a jelkábelek
huzalozása
Védőburkolattal
ellátott vezeték
2 vezető
(c)
0,75~1,25 ≤500m
(d)
(a)
Csak védett vezetékek esetén. Használjon H07RN-F-et,
ha nem tokozottak a vezetékek.
(b)
A huzalozást védőcsövön keresztül vezesse, hogy
védelmet nyújtson a külső erők hatásaival szemben.
(c)
Dupla szigetelésű vezetéket használjon a távirányítóhoz
(védőburkolat vastagsága: ≥1mm), vagy falon vagy
csövön keresztül futtassa a vezetékeket, hogy a
felhasználó ne érhessen hozzájuk.
(d)
Csoportos vezérlésű rendszernél a hosszúság számít a
teljes hossznak.
5 Felszerelés
5.1 A klímakonvektor egység
felszerelése
INFORMÁCIÓ
A mennyezet és az egység közötti tér ≥10 mm, az
elszívási tér ≥150mm legyen.
INFORMÁCIÓ
A fenti alkatrészek nem tartozékok. A szabványos
felszereléstől eltérő felszereléshez tanácsért lépjen
kapcsolatba a helyi forgalmazóval.
5.1.1 Vízszintes beszerelés
10≤
10≤
1 Hozza létre a felszereléshez szükséges mennyezeti nyílást egy
megfelelő helyen.
Előfordulhat, hogy meg kell erősíteni a felfüggesztett
mennyezetkeretet a mennyezet szintjének megőrzéséhez és
a vibrálás megakadályozásához. Részletekért forduljon az
építés kivitelezőjéhez.
2 Szerelje fel a felfüggesztő csavarokat. Használjon W3/8 vagy
M10 méretű csavarokat. Meglévő mennyezetekhez használjon
horgonyokat és új mennyezetekhez használjon süllyesztett
beillesztést, süllyesztett horgonyokat, vagy más nem tartozék
alkatrészeket a mennyezet megerősítéséhez, hogy az elbírja az
egység súlyát. Tekintse meg a megerősítést igénylő pontok
kiderítéséhez. A továbblépés előtt állítsa be a mennyezettől
való távolságot.
a
b
c
d
e
a Födém anyaga
b Kőhorgony
c Hosszú anya vagy feszítőcsavar
d Felfüggesztő csavar
e Felfüggesztett mennyezet
3 Szerelje fel ideiglenesen az egységet.
Rögzítse a felfüggesztő konzolt a felfüggesztő csavarhoz.
Biztonságosan rögzítse az egységet.
a
b
c
d
a Anya (nem tartozék)
b Alátét (nem tartozék)
c Felfüggesztő konzol
d Kettős anya (nem tartozék)
4 Helyezze az egységet a helyes pozícióba a felszereléséhez.
