7 Manutenção e assistência
Manual de instalação
140
FWE03~11D
Ventilo-convectores
3P443944-5E – 2019.09
Drenagem
Certifique-se de que a drenagem flui sem problemas.
Consequência possível: Pode pingar água da
condensação.
Tensão da fonte de alimentação
Verifique a tensão da fonte de alimentação no painel local
do circuito eléctrico. A tensão TEM DE corresponder à
indicada na placa de especificações da unidade.
Ligação à terra
Certifique-se de que os fios de terra foram
adequadamente ligados e que os terminais de terra estão
bem apertados.
Fusíveis, disjuntores e dispositivos de protecção
Verifique se os fusíveis, disjuntores e dispositivos locais
de protecção apresentam as dimensões e os tipos
especificados na secção "4.4 Preparação da instalação
eléctrica"na página131. Certifique-se de que não foram
feitas derivações de nenhum fusível ou dispositivo de
protecção.
Ligações eléctricas internas
Verifique visualmente a caixa de distribuição e o interior
da unidade, para detectar ligações soltas ou
componentes eléctricos danificados.
Equipamento danificado
Verifique se existem componentes danificados ou tubos
estrangulados no interior da unidade.
Entrada e saída de ar
Verifique se a entrada e a saída de ar da unidade NÃO
estão obstruídas por papéis, cartões ou qualquer outro
material.
7 Manutenção e assistência
NOTIFICAÇÃO
A manutenção DEVE ser realizada obrigatoriamente por
um técnico de assistência ou um instalador autorizado.
Recomenda-se que realize a manutenção, pelo menos,
uma vez por ano. No entanto, a legislação aplicável
poderá exigir intervalos de manutenção mais curtos.
7.1 Limpeza do filtro de ar
Quando
▪ Limpar semestralmente. Se o ar da divisão estiver extremamente
contaminado, aumente a frequência da limpeza.
▪ Se for impossível limpar a sujidade, substitua o filtro de ar
utilizando equipamento original.
Como
1 Desligue a fonte de alimentação.

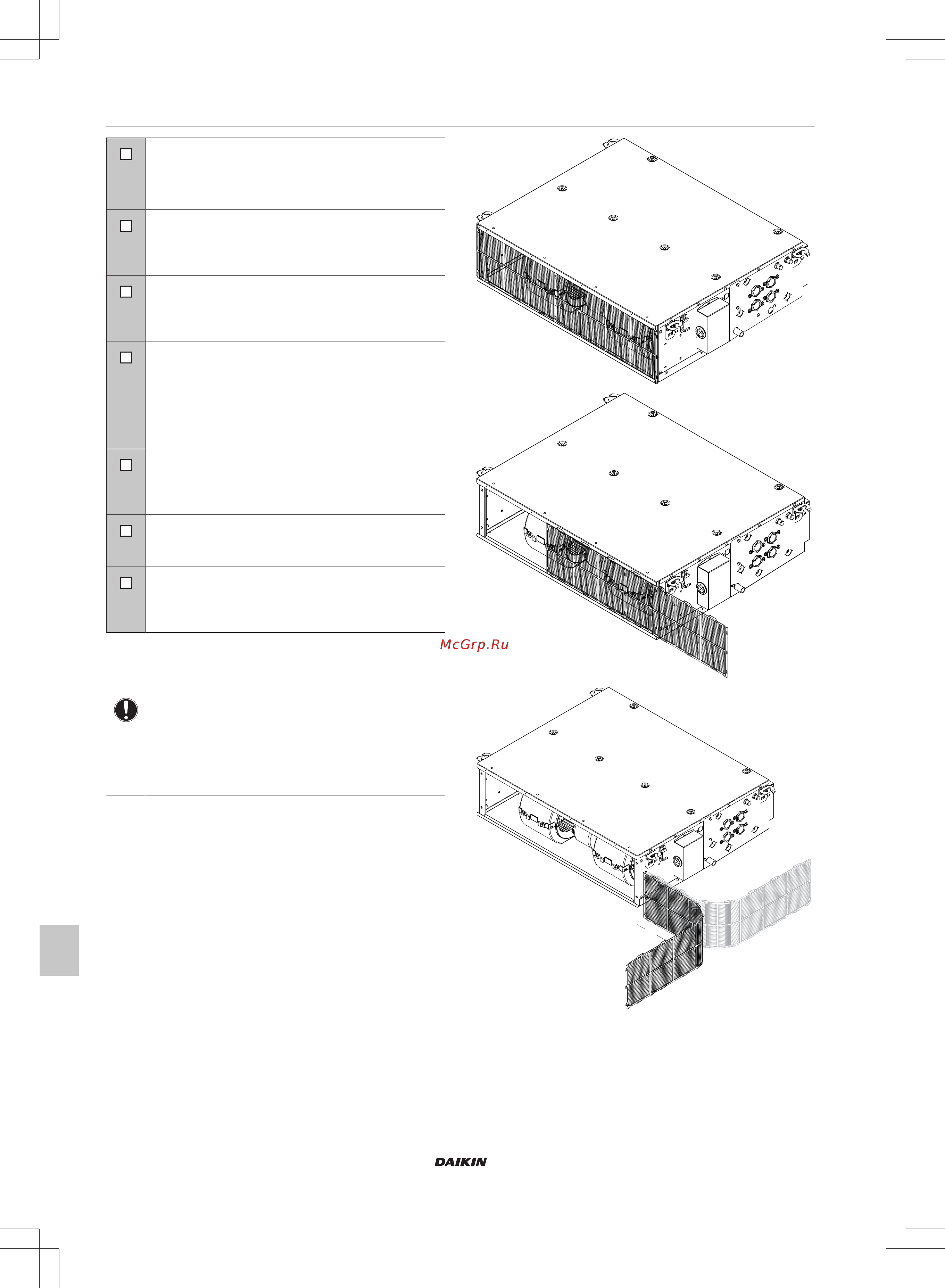

2 O filtro de ar pode ser instalado em 1 de 2 locais neste produto
(partes lateral e inferior). Retire o filtro, fazendo-o deslizar
conforme mostrado abaixo.
Instalação horizontal
Retire o filtro, fazendo-o deslizar.
min.
200 mm
*
