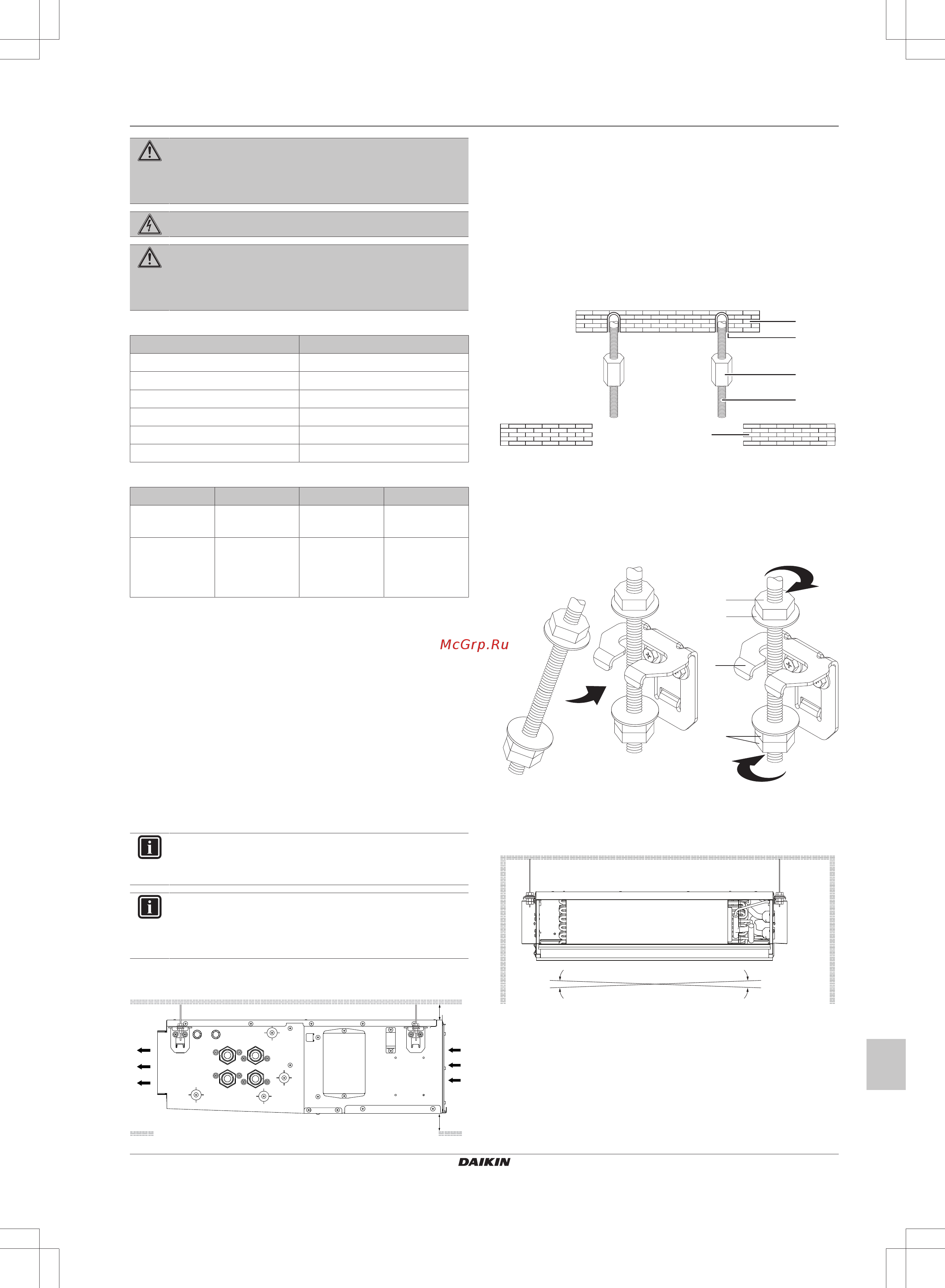

Daikin FWE10DATN5V3-R [169/200] Yatay montaj
![Daikin FWE10DATN5V3-R [169/200] Yatay montaj](/views2/1687468/page169/bga9.png)
5 Montaj
Montaj kılavuzu
169
FWE03~11D
Fan coil üniteleri
3P443944-5E – 2019.09
UYARI
Sahadaki tüm kablo ve komponent tesisat işlemleri lisanslı
bir elektrikçi tarafından YAPILMALI ve ilgili mevzuata
uygun OLMALIDIR.
TEHLİKE: ELEKTRİK ÇARPMASI RİSKİ
UYARI
Döşenen kablo tesisatında ilgili mevzuata uygun olarak
tüm kutuplarda kontak ayırmasına sahip bir ana şalter veya
ayırma için başka bir yöntem dahil EDİLMELİDİR.
Elektrik özellikleri
FWE-D
Faz 1N~
Frekans 50Hz
Gerilim aralığı 220~240V
Gerilim toleransı ±%10
Maksimum çalışma akımı 0,46A
Aşırı akım sigortası 16A
Saha kablolarının özellikleri
Kablo Boyutu (mm²) Uzunluk
Güç besleme
kablosu
H05VV-U3G
(a)(b)
İlgili mevzuat
uyarınca ≤4,0
—
Uzaktan
kumanda ve
cihaz iletim
kablosu
Blendajlı kablo
2 iletkenli
(c)
0,75~1,25 ≤500m
(d)
(a)
Sadece korumalı borular söz konusu olduğunda.
Koruma yoksa H07RN-F kullanın.
(b)
Dışarıdan gelebilecek darbelere karşı korumak için
elektrik kablolarını bir kablo taşıma kanalından geçirin.
(c)
Uzaktan kumanda için çift yalıtımlı kablo (blendaj
kalınlığı ≥1mm) kullanın veya kullanıcının kabloyla
temas etmesini önlemek için kabloyu duvardan veya
kablo taşıma kanalından geçirin.
(d)
Uzunluk, grup kontrol sistemindeki toplam uzatılmış
uzunluk olacaktır.
5 Montaj
5.1 Fan coil ünitesinin montajı
BİLGİ
Tavan ile ünite arasındaki boşluk ≥10 mm ve emme
açıklığı ≥150mm olmalıdır.
BİLGİ
Yukarıda belirtilen parçaların tamamı sahadan temin edilir.
Standart montaj dışındaki montaj çalışmaları için tavsiye
almak üzere yerel satıcınıza başvurun.
5.1.1 Yatay montaj
10≤
10≤
1 Montaj için gerekli olan tavan açıklığını uygun bir yere açın.
Tavan düzlüğünün korunması ve olası titreşimlerin önlenmesi
için asma tavan iskeletinin güçlendirilmesi gerekebilir. Ayrıntılı
bilgi için binanın müteahhidine danışın.
2 Askı cıvatalarını takın. W3/8 veya M10 cıvatalar kullanın.
Mevcut tavanlar için ankraj cıvataları kullanın; yeni tavanlarda
ise cihazın ağırlığını taşıması için gömülü saplamalar, gömülü
ankraj cıvataları veya sahada tedarik edilen diğer bağlantı
elemanlarını kullanın. Güçlendirme gerektiren noktaları kontrol
etmek için şablon kağıdına bakın. Devam etmeden önce
tavandan olan aralığı ayarlayın.
a
b
c
d
e
a Tavan tabliyesi
b Dübel
c Uzun somun veya gerdirme donatısı
d Askı cıvatası
e Asma tavan
3 Üniteyi geçici olarak monte edin.
Askı mesnedini askı cıvatasına geçirin. Üniteyi emniyetli bir
şekilde sabitleyin.
a
b
c
d
a Somun (sahadan temin edilir)
b Pul (sahadan temin edilir)
c Askı mesnedi
d Çift somun (sahadan temin edilir)
4 Cihazı montaj için doğru konuma getirin.
1/100
5 Cihazın yatay olarak düz olup olmadığını kontrol edin.
Cihazı eğik monte etmeyin. Ünite yoğuşma akışına karşı
yönde yatırılırsa (borusu tarafı yükseltilirse), suyun
damlamasına neden olur.
Bir su terazisi veya suyla dolu bir plastik tüp yardımıyla
ünitenin düz olup olmadığını 4 köşesinden kontrol edin.
