6 Puesta en marcha
Manual de instalación
85
FWE03~11D
Unidades fan coil
3P443944-5E – 2019.09

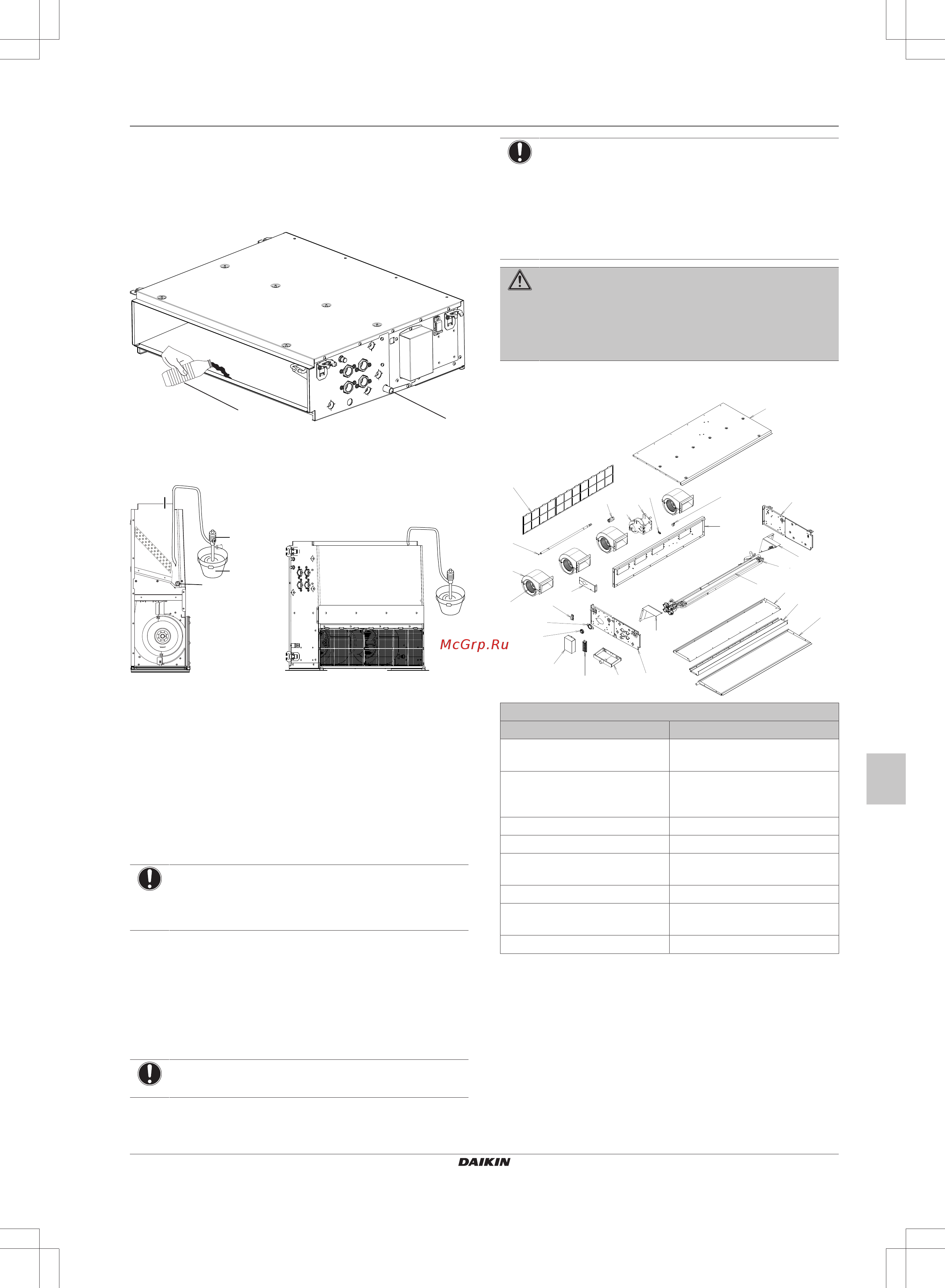

5.5.2 Comprobación de la tubería de drenaje
Una vez finalizada la instalación de las tuberías, compruebe si el
drenaje fluye sin problemas.
1 Añada aproximadamente 1 litro de agua poco a poco a través
de la salida de aire.
b
a
a Regadera de plástico
b Toma de drenaje
a
b
c
d
a Salida de aire
b Bomba portátil
c Balde
d Toma de drenaje
2 Asegúrese de que el drenaje se está realizando observando la
toma de drenaje.
6 Puesta en marcha
Proporcione al cliente los datos de diseño ecológico según
(EU)2016/2281. Estos datos se encuentran en la guía de referencia
del instalador o en el sitio web Daikin.
AVISO
Maneje SIEMPRE la unidad con los termistores y/o
sensores/interruptores de presión. Si NO lo hace, el
compresor podría quemarse.
6.1 Cómo realizar una prueba de
funcionamiento
El instalador está obligado a verificar el correcto funcionamiento de
la unidad después de la instalación. En caso de que vaya algo mal
con la unidad y no funcione, póngase en contacto con su
distribuidor.
AVISO
No interrumpa la prueba de funcionamiento.
AVISO
NO intente desmontar el sistema usted mismo: el
desmantelamiento del sistema, así como el tratamiento del
refrigerante, aceite y otros componentes, debe ser
efectuado de acuerdo con las normas vigentes. Las
unidades DEBEN ser tratadas en instalaciones
especializadas para su reutilización, reciclaje y
recuperación.
ADVERTENCIA
Tome las medidas adecuadas para evitar que la unidad se
convierta en refugio de pequeños animales. Si algún
animal entrase en contacto con los componentes
eléctricos, podría causar averías o hacer que apareciese
humo o fuego.
Utilice una herramienta adecuada para extraer los tornillos. El
producto se puede desmontar tal como se muestra a continuación.
4
23
3
2
24
1
20
8
9
22
5
6
12
10
13
15
14
21
25
18
26
27
16
17
19
7
11
Lista de instrucciones sobre reciclaje FWE-D
Materiales Elemento
Componente eléctrico (motor del
ventilador + condensador)
1
Aluminio (aleta) + cobre (tubo) +
(placa) de acero galvanizado +
latón
10
Plástico 2, 18, 8, 22, 27
Plástico + metal 3, 17, 24
Plástico (estructura) + plástico
(red)
4
Acero galvanizado 5, 9, 13, 14, 16, 20, 23, 25, 26
Acero galvanizado + espuma
plástica
6, 7, 11, 12, 15, 19
Espuma plástica 21
